Умный дом под ключ с поддержкой Apple HomeKit, Google Home, Яндекс Алиса на SprutHub

Обзор дома от дизайн студии LESH. Ребята наглядно показывают голосовое управление через Алису и Siri

Стояла задача сделать автоматизацию дома и максимально использовать голосовые помощники в виде настольных колонок, так, чтобы находясь в доме, заказчик как можно меньше пользовался приложением "умный дом".

В демо-доме реализовано управление:

1. Внутренним освещением (33 группы света + 1 RGB лента + 16 выключателей)
2. Лестницей (бегущий свет)
3. Ландшафтным освещением (7 групп)
4. Шторами (1 группа)
5. Открытием окон (1 группа)
6. Радиаторами (4 группы)
7. Водяными теплыми полами (4 зоны)
8. Откатными воротами (1 ворота)
9. Видеокамерами (1 потолочная + 1 переносная)

Дом управляется через:

• Приложение Apple Home
• SIRI и настольную станцию HomePod
• Яндекс Станцию и колонку DEXP с Алисой
• Приложение "Умный дом Яндекс"
• Приложение Google Home и умную колонку Google Home Mini

Управлять можно как локально, так и удаленно. Все устройства поддерживают обратную связь.

Теперь подробнее.

Оборудование в щитовой

Управление построено на оборудовании российского производителя WirenBoard. За основу взяли контроллер Wiren Board 6 + ПО SprutHub.

Все выключатели, группы света (силовая часть), шторы, окна, управление термоголовками, ворота, камера сведены в техническую комнату, где установлен силовой и щит автоматики.

К выключателям протянута витая пара 5 категории.
К светильникам, шторам, окнам ВВГнг LS 3х1,5.
К термоголовкам КСПВ 2х0.75.

Все светильники светодиодные и по нагрузке не превышают 50 Вт.

Для соединения проводов используем двухуровневые клеммы WAGO на DIN рейку. Для соединения между клеммами и исполнительными блоками WirenBoard используем провод ПУГВ 1х1.5

Для питания исполнительных устройств используем БП Mean Well HDR 30-24.

Щит двухсекционный ABB модель ЩРв-п Mistral41 72М.

Управление освещением

В доме установлено несколько типов светильников:

1. Трековые
2. Встроенные точечные
3. Просто светодиодные светильники
4. RGB лента

Все силовые провода от светильников протянуты напрямую в щит автоматики, где они подключены к блоку реле WBIO-DO-R10A-8. Светодиодная RGB лента подключена к блоку WB-MRGBW-D.

Светильники можно объединять в группы. Делается это програмно. Если заказчик захотел поменять назначение клавиши выключателя и вместо одного светильника включать несколько, то это делается путем программной настройки на контроллере.

Освещение в доме управляется со стандартных выключателей Schneider Atlas Design в цвете карбон.

К выключателем протянута витая пара, которая подключается к модулю дискретных входов WBIO-DI-DR-16.

На контроллере реализовано управление через голосовые помощники, но пока только Яндекс Станция (+ другие колонки с Алисой) и наша колонка Google Home понимает русский язык.

Все голосовые команды Алисы реализованы через сценарии. В них можно задать ту фразу, на которую Алиса будет реагировать. Сценарии настраиваются просто, прямо из интерфейса. Если заказчик захочет поменять или добавить новый сценарий, он без проблем это сделает.

Интерфейс Apple Home для светодиодной ленты

Пример интерфейса управления светодиодной RGB лентой, через приложение Apple Home.

Интерфейс Яндекс. Светодиодная лента

Пример интерфейса управления светодиодной RGB лентой, через приложение Яндекс.

Интерфейс Google Home. Светодиодная лента

Пример интерфейса управления светодиодной RGB лентой, через приложение Google Home.

Управление уличным освещением

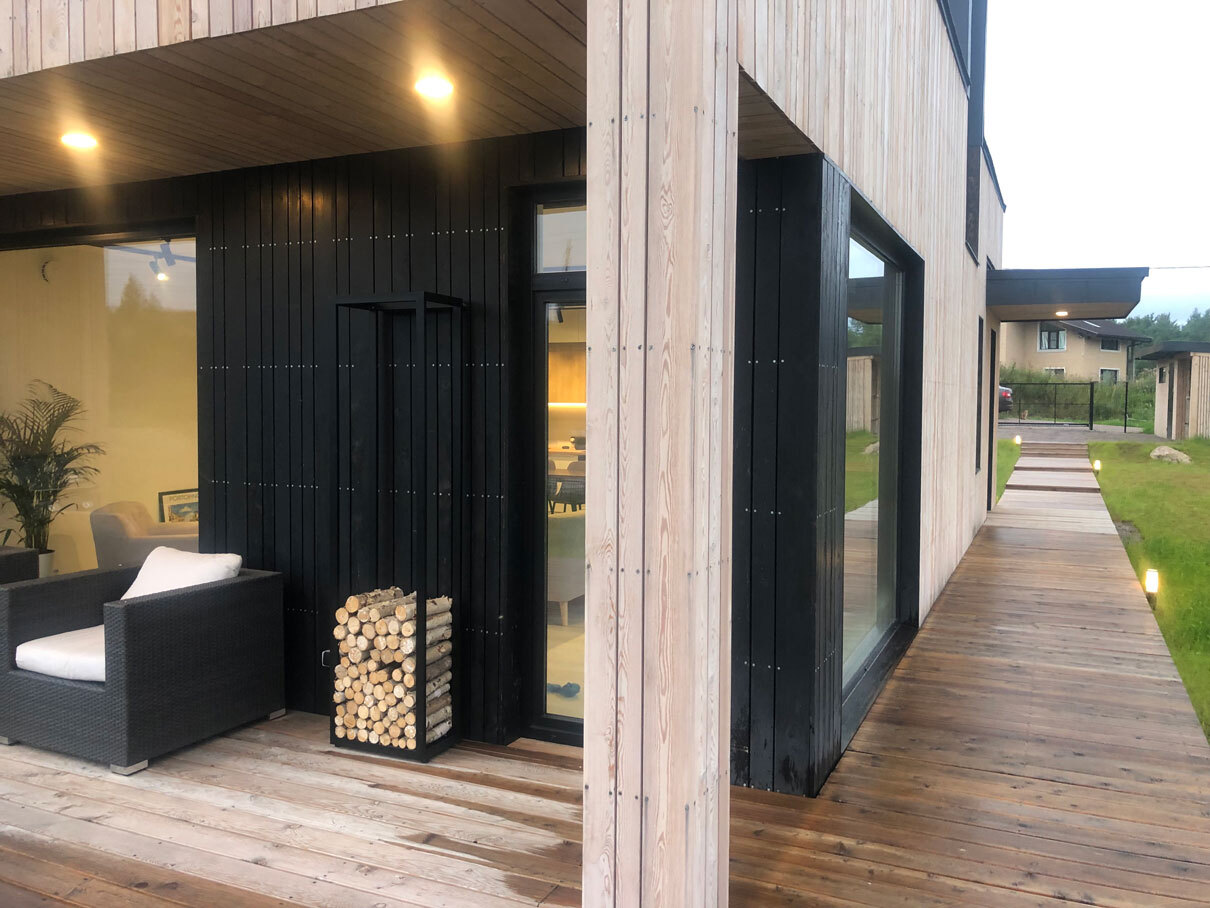

•  Наружная подсветка дома и хоз. постройки
• Подсветка деревянной дорожки

Есть три распространенных варианта включения уличного света:

1. Время включения и выключения уличного света работает по расписанию - это самый простой вариант. Например: в 22:00 включить уличный свет, в 8:00 выключить. Минус в том, что все время придется корректировать время работы.

2. Вариант посложнее, когда уличный свет включается и выключается по наружному датчику освещенности. В таком случае, свет включается тогда, когда необходим. Минус в выборе места установки датчика освещенности.

3. Самый оптимальный, на наш взгляд, включение/выключение по закату/восходу солнца. В таком случае включение/выключение света самостоятельно подстраивается  в зависимости от места, времени (сезона).

В этом доме реализован вариант с закатом/восходом.

На видео пример включения уличного света с помощью Алисы + сценарий "Выключить все".

• "Я приехал" (открываются ворота, включается дорожка света до двери, включается свет в прихожей).
• "Я уехал" (выключается весь наружный и уличный свет, закрываются шторы, отопление переводится в режим экономии).
• И другие сценарии, которые зависят от фантазии заказчика и установленных устройств в доме.

Управление радиаторами и теплыми полами

Радиаторы и теплый полы в доме - водяные.

Техническая комната изнутри

Сервопривода на коллекторе подключены к распределительной коробке, которой мы управляем из щита автоматики.

Сервоприводы BERG BA30NC-230 управляют контурами теплых полов.

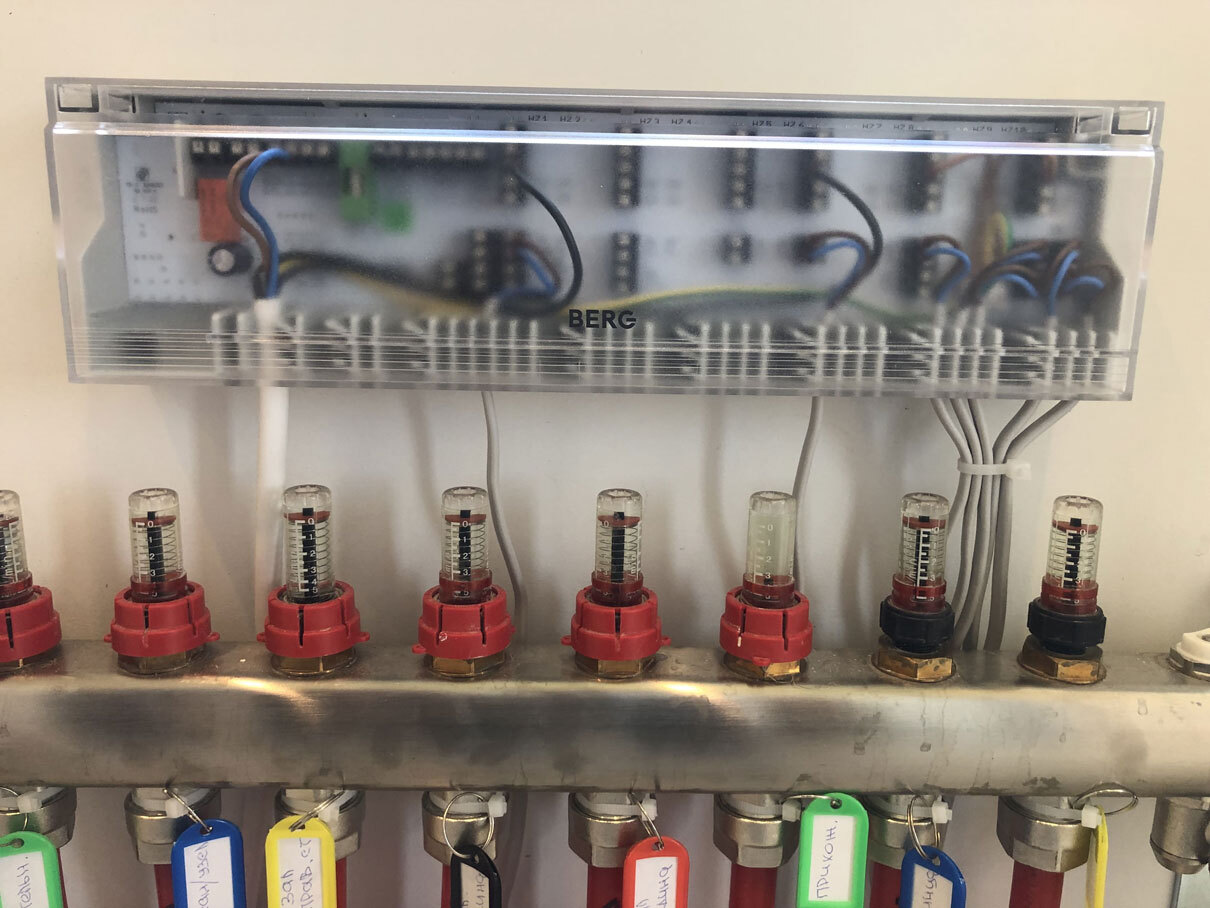

Проводной центр коммутации на 6 зон BERG BC106S. К нему, по группам, подключаются сервопривода теплого пола и управляющие провода из щита автоматики. По факту у нас управление четырьмя зонами с помощью 7 сервоприводов:

1 зона - Гостиная
2 зона - Сан. узел 1 этажа
3 зона - Сан. узел 2 этажа
4 зона - Прихожая

В доме 4 радиатора отопления, подключенные к умному дому.

Все радиаторы управляются сервоприводами фирмы SALUS 24v M30x1.5 (Thermal Actuator 24v).

Радиатор со снятым сервоприводом

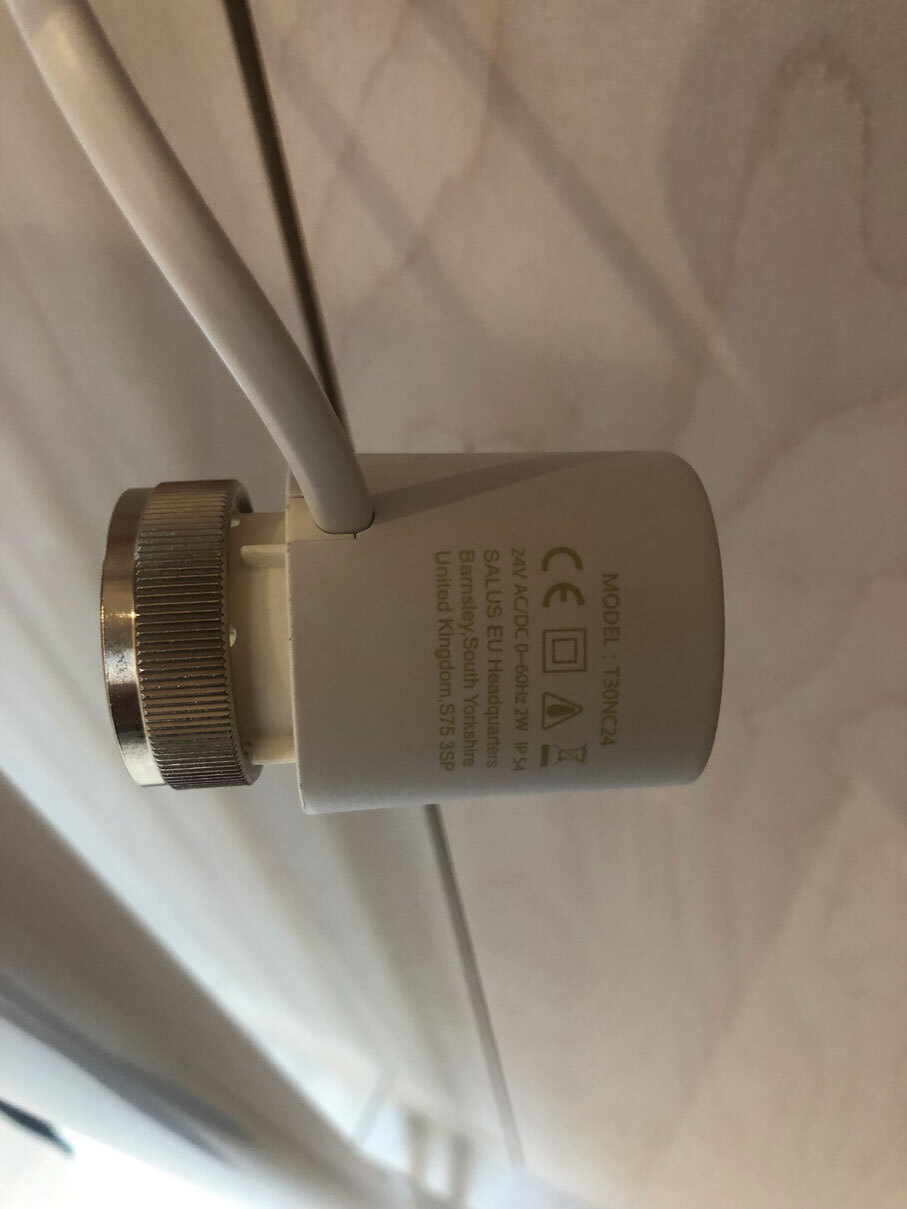

Сервопривод Salus на 24В

Температура в помещении измеряется с помощью комбинированного датчика WB-MSW v.3.
Датчик отправляет температуру на контроллер, который, в свою очередь, подает команду реле, включающее или выключающее отопление.

Датчик покрасили в черный цвет, чтобы соответствовал дизайну интерьера.

Пример управления радиатором через Яндекс Станцию. В качестве интерфейса, на котором отслеживаем изменения температуры, используем приложение Home на Apple.

Интерфейс Apple Home для управления отоплением

Пример интерфейса управления отоплением (теплый пол. радиаторы и пр.), через приложение Apple Home.

Интерфейс Яндекс для управления отоплением

Пример интерфейса управления отоплением (теплый пол. радиаторы и пр.), через приложение Яндекс.

Интерфейс Google Home для управления отоплением

Пример интерфейса управления отоплением (теплый пол. радиаторы и пр.), через приложение Google Home.

Бегущий свет на лестнице

Бегущий свет на лестнице реализован отдельно от умного дома и с Wiren Board никак не связан.

В основе управления лестницей устройство SMARTSTAIR24.
К нему подключаются датчики движения, светодиодная лента и выключатели.

Устройство управления лестницей, установленное в щите. По размеру - не больше спичечного коробка.

Схема с сайта производителя

Все светодиодные ленты аккуратно вмонтированы в ступеньки.

Датчики движения на лестнице вмонтированы в серию Atlas Design от Schneider Electric, в цвете карбон.

Бегущий свет на лестнице в действии.

Управление шторой и окном в спальне

Штора Somfy подключена к специальному устройству для штор WBIO-DO-R10R-4. Данный привод штор управляется по фазе.

У голосового управления шторами есть нюанс. Через Алису их можно только открыть или закрыть. А спомощью Siri их еще можно открыть на определенный процент.

Открытие окна работает достаточно тихо. В 13 версии iOS можно будет привязывать сценарии к будильнику.

Например, по будням вы просыпаетесь в 7 утра и у вас открываются шторы и включается свет. Но в четверг вы решили встать чуть позже, в 8 утра. Раньше, вам нужно было заходить в приложение умного дома и исправлять время на сценарии. Сейчас достаточно просто переставить будильник на 8 утра, и сценарий автоматически подстроится под вас.

Из приятных особенностей в IOS: вы не сможете открыть окно, как и замок, без подтверждения на телефоне или планшете. Это сделано в целях безопасности.

Интерфейс Apple Home для управления шторами

Пример интерфейса управления шторами, через приложение Apple Home.

Интерфейс Яндекс для управления шторами

Пример интерфейса управления шторами, через приложение Яндекс.

На картинках ниже - пример отображения шторы в Google Home. Управление аксессуаром "штора" поддерживается только голосом через голосового ассистента.

Откатные ворота CAME

Воротами можно управлять как со стандартного брелка CAME, так и через умный дом.

Ворота принимают от умного дома одну команду "Открыть ворота", открываются, затем, через некоторое время, автоматически закрываются.

На самих воротах установлены инфракрасные барьеры. Если при открытых воротах машина до конца не проедет, то ворота не закроются и не поцарапают машину.

По сути, мы подключаемся к клеммам для кнопки, которые есть в 99% всех моторов для откатных и гаражных ворот. Сухими контактами мы имитируем нажатие кнопки, после чего ворота открываются. В данной инсталляции мы не применяли герконы на концах ворот для отслеживания состояния ворот (открыты или закрыты).

Удобно открывать ворота голосом, находясь в доме, например, если приехали гости. Не нужно искать пульт, или залезать в приложение на телефоне. Достаточно сказать Алисе или Siri: "Открыть ворота".

Ворота можно открывать из приложения навигатора. Это удобно, когда подъезжаешь к дому. Правда нужно говорить не "Алиса, открой ворота", а "Слушай, Яндекс, открой ворота".

На самом деле, подъезжая к дому, можно запускать заранее подготовленный сценарий. Например, сказать Яндексу "Я приехал", после чего откроются ворота, зажжется ландшафтный свет, включится свет в прихожей, наберется горячая ванна, приготовится ужин и т.д.

Интерфейс Apple Home для управления воротами

Пример интерфейса управления откатными воротами, через приложение Apple Home.

Интерфейс Яндекс для управления воротами

Пример интерфейса управления откатными воротами, через приложение Яндекс.

Интерфейс Google Home для управления воротами

Пример интерфейса управления откатными воротами, через приложение Google Home.

Видеонаблюдение

В доме установлено две камеры. Одна встраиваемая в потолок, другая - переносная, с прямой интеграцией в приложение Apple Home.

Переносная камера D-Link DSH-C310 напрямую интегрируется в приложение Apple Home. В приложении все работает без задержек и очень быстро. На данный момент, из приложения нельзя просматривать историю записей, но Apple анонсировала такую возможность, и возможно, в ближайшее время, появится запись в облако.

Вторая камера HiWatchDS-I206 работает в Apple Home с небольшой задержкой. Но ПО постоянно совершенствуется, и в скором времени все сторонние камеры будут работать быстро.

Пример работы видеокамеры в приложении Apple Home

Пример интерфейса работы видеокамеры, через приложение Apple Home.

Голосовое управление

Голосом можно управлять как через телефон/планшет, так и через настольную станцию помощника.

Управление на русском языке
1. Яндекс Станция и другие колонки с Алисой на борту
2. Через голосовой помощник Алиса на телефоне (iOS и Android)
3. Через Siri на iPhone, iPad, Apple Watch
4. Через колонку Google Home. Но есть нюансы)

Управление на английском языке
1. Через Siri на Apple HomePod
2. Через настольную колонку Google

На последних двух, возможно, скоро появится поддержка русского языка.

На фото - колонка Apple HomePod. У нее хороший звук с четко выраженными басами. Звучит лучше, чем Яндекс Станция. Если сравнивать по шкале от 1 до 10, то у HomePod - 7, у Яндекс Станции - 5.

HomePod-ов можно поставить несколько в одном помещении и они не будут конфликтовать. Если первая колонка услышала, что вы к ней обращаетесь, то вторая не сработает и не будет пытаться разобрать еле уловимые команды.

С Яндекс Станцией так не получится. Если поставить две колонки в одном помещении, то обе будут реагировать на команды. Причем одна среагирует нормально, а вторая 100% не разберет команду и запустит что-то свое.

Есть маленькая колонка от Гугл. Выглядит интереснее, чем Dexp с Алисой. Стоит на 700 рублей дороже. Правда активационную команду "ОК, Гугл" разбирает не очень хорошо, и говорить надо гораздо четче, чем Алисе.

Google Home в сравнении с колонкой от Apple.

Для сравнения, пример голосового управления подсветкой стола через Яндекс Станцию, Google Home, HomePod.

Правда Google Home немного чудит =)

Примеры главного экрана на Apple Home и Яндекс

На наш взгляд, использование управления через приложение, находясь дома, будет уходить в прошлое. Какой бы красивый интерфейс не был, все равно нужно достать телефон/планшет, открыть приложение и что-то включить/выключить. Голосом сказать команду гораздо проще.

Однако остается удаленное управление, при котором удобнее воспользоваться приложением. В целом интерфейсы от Яндекс, Apple и Google выглядят симпатично. На наш взгляд, приложение у Apple по функциональности, внешнему виду и юзабельности занимает первое место.

Далее мы покажем примеры главных экранов приложений для умного дома.

Пример главного экрана приложения Apple Home

В Apple Home, помимо основного главного экрана, можно создать комнаты со своими устройствами. В приложении есть камеры, сценарии находятся на одном экране с остальными устройствами.

Приложение может работать как локально без интернета, так и удаленно через Apple TV или HomePod.

Пример главного экрана приложения Яндекс

В приложении Яндекс нельзя работать локально, если нет интернета. Также нельзя разбить по комнатам дом или квартиру.

Но при всем при этом приложение выглядит современно и работает что на  iOS, что на Android. Также сделаны удобные подсказки для голосовых команд. Вы просто открываете устройство, и смотрите какие голосовые команды Алиса точно поймет.

Пример главного экрана Google Home

Из приложении Google Home отсутствует возможность управления шторами, отсутствует локальное управление без интернета. Приложение выглядит попроще, но это уже дело вкуса.

Выводы

• WirenBoard + SprutHub - одно из лучших решений для умного дома в среднем ценовом сегменте для квартир и загородных домов. Не очень корректно сравнивать, но данное решение дешевле z-wave. При этом, оно не уступает по функциональности, а в ряде моментов даже обгоняет (например, двустороннее управление кондиционерами и системой вентиляцией по ModBus). Что позволяет сделать полноценный климат контроль.
• На наш взгляд, голосовое управление гораздо удобнее управления через приложения. Тестируя этот дом, мы поймали себя на мысли, что лезть в телефон и открывать приложение, для включения света или открытия шторы, мы практически перестали.
• Самостоятельно спроектировать, установить и пусконаладить работу системы без помощи инсталляторов крайне сложно. Все-таки эта система больше для , чем для конечных пользователей. Но если есть хороший и практический инженерный опыт по настройке подобных систем, то 80% что получится установить и настроить.
• Использование Яндекс Станции, Google Home и/или Apple Home позволяет заказчику просто добавлять нативные устройства напрямую и включать их в сценарии (например, техника Redmond, замки Nuki и пр).
• Благодаря контроллеру WirenBoard+SprutHub, система все время будет приобретать новые функции и поддержку большего количества устройств, и можно быть уверенным, что все они на этом ПО будут работать максимально стабильно и быстро.
