Xiaomi + Commax = видеодомофон в HomeKit

19 мая 2020, 07:12
Привет, сообщество! Это мой первый опыт написания статьи, так что не судите строго. Очень хочется поделиться с вами своим опытом, может кому и пригодиться. Захотелось мне заиметь видеодомофон для того, чтобы супруге и дочке было удобно смотреть, кто позвонил в дверь. Вдохновил меня на такой эксперимент Maxmudjon со своей Xiaomi Ai Touch Screen Speaker. Статью  Maxmudjon, как и его плагин, я взял за основу. Передо мной стояли задачи по выведению изображения того, кто позвонил в дверь, на дисплей в квартире и на телефон, в случае моей семьи - это iPhone. Одним из требований к вызывной панели была антивандальность, т.к. планировал поставить вызывную панель к лифтовому холлу, но так сложилось, что поставил я вызывную панель перед входной дверью. А теперь обо всём подробнее.

 Для реализации данной задачи я использовал следующие устройства:

  • Xiaomi Ai Touch Screen Speaker  выводит изображение камеры через приложение Mi Home, которое предустановлено на данном девайсе. С данной функцией сей девайс справляется на отлично, я также слышу через него все, что происходит за дверью.
  • Квадратная кнопка Aqara  у меня подключена к хабу Aqara, который, в свою очередь, выполняет функцию звонка.

Прошиваем камеру

Первое, с чего мы начнем - это сделаем хак камеры. Для этого нам понадобится micro SD карта не более 32 GB, отформатированная в формате FAT 32. На Гитхабе нашел статью, как сделать хак камеры и получить RTSP поток. Прежде чем приступить к хаку, камера должна быть подключена к Wi-Fi сети, в которой она будет использоваться, путем добавления в приложение Mi Home, также необходимо зафиксировать айпишник камеры на роутере. Далее заливаем на карту скачанный файл с понижающей прошивкой, скачиваем архив (release0.8.7.zip) с хаком, который распаковываем и также заливаем на micro SD карту.


  • В корне карты памяти должно быть вот так:

  • Перед тем, как вставить карту памяти в камеру, нам необходимо отредактировать файл с названием midgard.ini.

## Total Disconnection with Xioami Servers(0 not disabled, 1 disable XIAOMI CLOUD CONNECTION)
CLOUD_DISABLED=0
## Streaming with Xioami Servers (0,1).  (0 not disabled, 1 disable XIAOMI VIDEO streaming to the phone)
## Can be used with CLOUD DISABLED=0 AND CLOUD STREAMING_DISABLED=1 to be able to manage the camera but not streaming outside your network.
CLOUD_STREAMING_DISABLED=0
## Local Streaming. (0,1)
RTSP_ENABLED=0
## Local Streaming config -bBITRATE -fFRAMERATE -wWIDTH -hHEIGHT -mBITRATEMODE
#### BITRATEMODE
#     1  Constant Bitrate
#        2  Variable Bitrate
#        3  Enhanced Constant Bitrate
#        4  Enhanced Variable Bitrate
CONFIG_LINE=-b4098 -f20 -w1920 -h1080 -m1
## Root password for SSH Server (at least length 8)
SSH_ROOT_PASS=qwerty123456
## DISABLED OTA  (0/1)
DISABLED_OTA=0
## lighttpd on port 8080
HTTP_ENABLED=0
## samba server
SAMBA_ENABLED=0
## WIFI SSID
miio_ssid=XXXXXXXXXXXXXXXXXXX
## WIFI PASSWORD
miio_passwd=XXXXXXXXXXXXXXXXXXX
## WIFI MANAGER
miio_key_mgmt=WPA

  • Где RTSP_ENABLED=0 вместо «0» ставим «1», там где указаны XXXXXXXXXXXXXXXXXXX указываем имя Wi-Fi сети, пароль от неё и сохраняем файл. Теперь отключаем камеру, вставляем в неё карту памяти с нашими файлами, включаем камеру и ждём несколько минут. Сначала у камеры будет понижаться прошивка, при этом индикатор у неё будет мигать оранжевым цветом. Затем она перезагрузится и начнётся её перепрошивка, при этом индикатор будет мигать синим и оранжевым цветом. Потом несколько раз щелкнет затвор камеры, и индикатор камеры начнёт непрерывно гореть синим цветом - это означает, что перепрошивка завершена. Чтобы убедиться, что мы получили RTSP поток, открываем плеер VLC  и вставляем вот этот адрес rtsp://ip-adress:554/live/ch00_0, где ip-adress - IP адрес нашей камеры. Если мы видим трансляцию с камеры, значит мы все правильно сделали и мы молодцы! После этого можно обновить камеру в приложении Mi Home.
  • Теперь нам необходимо добавить камеру в Homekit, я это делал по статье Maxmudjon, у него всё подробно описано, за что ему огромное спасибо.

Берёмся за панель

После того, как мы добавили камеру в Homekit, приступаем к растачиванию отверстия для камеры в нашей вызывной панели COMMAX DRC-40K, т.к. камера Xiaomi больше штатной камеры вызывной панели. Все внутренности из вызывной панели необходимо вынуть. Для растачивания я использовал шуруповёрт с абразивными бор-фрезами и напильник.

  • Вставляем нашу камеру в вызывную панель и фиксируем, я использовал штатный крепеж, заменив только болтики на более длинные.

  • Теперь нам необходимо подготовить заднюю пластиковую крышку, срезав ножом и сточив бор-фрезами некоторые выступы, как показано на фото ниже. Если этого не сделать, то крышка не закроется.

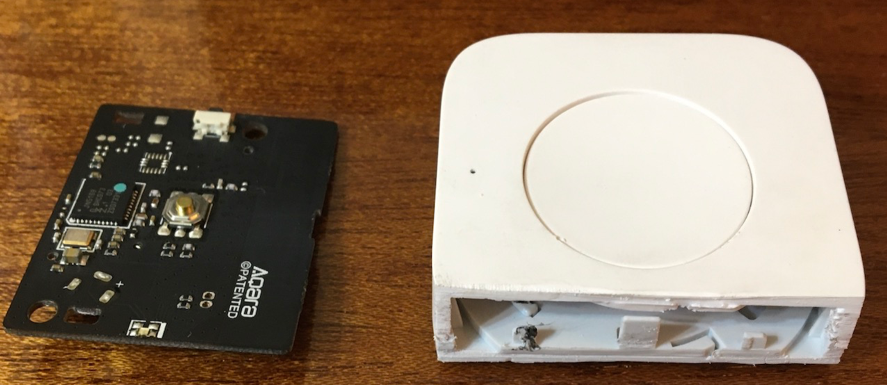

  • Приступаем к пилению квадратной кнопки Aqara. Если взять в руки кнопку лицевой стороной к себе, так, чтобы кнопка сопряжения была снизу, то отпиливать будем слева. Главное при этом - не повредить плату. Прежде, чем это сделать, советую разобрать кнопку Aqara, чтобы понять, где проходит граница платы.

  • После этого в кнопку на вызывной панели я вкрутил маленький саморез, чтобы при нажатии штатной кнопки на вызывной панели, она производила нажатие на кнопке Aqara.

  • Кнопку Aqara я крепил в металлической части вызывной панели, чтобы был доступ к задней крышке кнопки Aqara и можно было заменить батарейку в дальнейшем. Для крепления кнопки я использовал проставки, чтобы выровнять кнопку.

  • После того, как мы убедились, что нас все устраивает и вкрученный саморезик в штатную кнопку вызывной панели попадает в кнопку Aqara и мы отрегулировали его высоту, можем приклеивать нашу кнопку Aqara к вызывной панели.

  • Теперь подключаем к камере micro-USB кабель, я купил плоский двухметровый, чтобы проще было его прятать, просовываем кабель в отверстие пластиковой крышки вызывной панели и прикручиваем её.

  • Мне повезло, старый звонок был установлен с другой стороны от выключателя света в квартире, поэтому сквозное отверстие для кабеля micro-USB пришлось сверлить недолго, да и прятать кабель за выключателем было проще. Теперь крепим к стене кронштейн от вызывной панели и просовываем micro-USB в квартиру.
  • Устанавливаем вызывную панель на кронштейн, фиксируем, подаём питание на камеру, тестируем и радуемся! У меня получилось вот так:

Спасибо всем, кто дочитал статью до конца и всем, кто поддерживал меня в наших чатах, чтобы я ее написал!
