Общаемся с котлом по E-BUS (часть 2)

26 июня 2020, 11:48
Приветствую всех! Как вы помните, в прошлой статье мы познакомились с цифровым протоколом E-bus для управления котлами Viallant и Protherm, рассмотрели достоинства шины E-Bus и даже разработали и спаяли переходник на народном чипе ESP8266 для того, чтобы иметь возможность управлять котлом по Wi-Fi.

Еще раз напомню о поставленных нами целях и что в итоге мы хотим получить:

  • Эффективную работу котла, управляемого родным комнатным регулятором.
  • Возможность изменять дневную и ночную температуру, а также температуру ГВС.
  • Считывание и сброс ошибок котла.
  • Синхронизация измененной через приложение температуры с комнатной панелью.
  • Поддержка MQTT.

Как вы уже поняли, в этой части мы более детально познакомимся с программной частью управления, напишем свои модули на nodejs и многое другое. Поехали!

Итак, быстрый поиск показал, что уже есть некое решение на гитхабе от комрада из Германии. Автор проделал огромную работу по реверс-инжинирингу ebus и добавлению конфигурации для самых популярных котлов и комнатных регуляторов. Потратив несколько вечеров на изучение пакета, могу резюмировать: пакет состоит из главного демона ebusd, который осуществляет прослушку шины E-Bus в реал-тайме, осуществляет отправку и прием сообщений на линию. Для взаимодействия с ebusd, на данный момент, существует 3 способа:

  1. C помощью TCP клиента на порт 8888 демона.
  2. С помощью HTTP API (пока что работает только на чтение).
  3. С помощью MQTT (наш вариант!).

Также имеются несколько вспомогательных консольных утилит для взаимодействия с демоном: ebusctl (по сути, простой TCP клиент) и ebusfeed (отправка бинарных дампов на линию).

И на этом моменте сделаю небольшое отступление в сторону настройки нашего адаптер-переходника, который мы спаяли в прошлой статье. Автор заботливо написал прошивку для ESP8266, превращая ее в некий TCP-UART мост, ip адрес и порт которого мы впоследствии укажем ebusd. Процесс загрузки прошивки подробно указан в описании репозитория, после загрузки появляется точка доступа "ebus-******" и подключившись к ней, переходим по адресу 192.168.4.1

1600x_image.png?1593099120

В 1 и 2 пункте указываем AP и пароль нашего роутера, а также в 5 пункте меняем настройку на "Swapped D7 D8". Если все прошло гладко, то на странице Status можно будет лицезреть следующую запись:

1600x_image.png?1593099072

Также запоминаем первую строку (в нашем случае это 192.168.1.30:9999), указывающую какой ip получила платка. Порт для подключения ebusd по дефолту: 9999. Все, настройка модуля закончена, перейдем к установке и настройке ebusd на Wirenboard.

Скачиваем последнюю версию .deb пакета для stretch c поддержкой MQTT.

wget https://github.com/john30/ebusd/releases/download/v3.4/ebusd-3.4_armhf-stretch_mqtt1.deb

Устанавливаем:

dpkg -i ebusd-3.4_armhf-stretch_mqtt1.deb

Редактируем файл конфигурации.

nano /etc/default/ebusd

Меняем строку с параметрами на

EBUSD_OPTS="--scanconfig --device=192.168.1.30:9999 --mqttport=1883"

Опция --scanconfig позволяет автоматически выбрать .csv файл для модели нашего котла и регулятора, который автоматически скачается с сервера разработчика (если он есть в наличии). Может оказаться так, что нужной конфигурации для найденного на шине оборудования нет и придется писать .csv шаблон вручную. Но надеемся, что нам повезет)

Итак, запустим уже наконец демон:

systemctl start ebusd
systemctl enable ebusd

И просканируем нашу шину для отображения найденных устройств:

ebusctl scan result

Получаем такой результат:

08;Vaillant;BAI00;0316;0903;21;16;49;0010015256;3100;006057;N2

15;Vaillant;37000;0130;6002;21;16;20;0020108146;0082;005159;N2

Из этого следует, что на шине два устройства с адресами 08 и 15 соответственно. Первое устройство - это сам котел, а второе - это комнатный регулятор серии 370. Отлично!

Чтобы узнать параметры, доступные нам, выполним команду:

ebusctl find
Нам важны следующие параметры:

  • DisplayedRoomTemp - отображаемая температура с датчика температуры, встроенного в комнатный регулятор.
  • Hc1DayTemp - требуемая дневная температура.
  • Hc1NightTemp - требуемая ночная температура.
  • DisplayedHwcStorageTemp - отображаемая температура ГВС.
  • HwcTempDesired - требуемая температура ГВС.
  • currenterror - ошибки котла.

Для чтения параметров используется функция read, например, для считывания текущей температуры выполняем команду :

ebusctl read DisplayedRoomTemp -f

Для записи параметров на шину используем команду write, например, для записи требуемой дневной температуры в комнатный регулятор выполним:

ebusctl write Hc1DayTemp -c 370 22.0

-c 370 в данном случае - это circuit name комнатного регулятора, если нужно обратиться к котлу то -c bai

Итак! Разобрались с базовыми командами, теперь перейдем к MQTT .

Приведу формат топиков для считывания и записи дневной температуры, запрос других параметров осуществляется по аналогии:

  • ebusd/370/Hc1DayTemp/get - запрос дневной температуры, результат в топик ниже.
  • ebusd/370/Hc1DayTemp - текущая заданная дневная температура.
  • ebusd/370/Hc1DayTemp/set payload:22.5 - задание температуры.


Вот таким нехитрым способом осуществляется прием и передача параметров на шину. Ну что ж, пол дела выполнено, но хотелось бы прокинуть все UI WirenBoard, чтобы было удобно и функционально))

Для облегчения задачи нами были написаны следующие модули на node.js:

  1. wirenboard-mqtt-proxy - осуществляет проксирование любых mqtt топиков в формат WB.
  2. wirenboard-module - менеджер модулей для WB.
  3. wirenboard-module-ebus - модуль для работы с EBUS.

Все, что теперь потребуется - это установить пару модулей и прописать требуемые параметры для отображения. Приступим:

curl -sL https://deb.nodesource.com/setup_12.x | bash -
apt-get install -y nodejs git make g   gcc build-essential
npm i -g wirenboard-mqtt-proxy
wirenboard-mqtt-proxy start
wirenboard-mqtt-proxy enable

После этого в UI WB появится следующее виртуальное устройство:

1600x_image.png?1593109896

Данный прокси является демоном, позволяя линковать любые топики с топиками, понятными WB. Например: у нас есть топик от ebusd : "ebusd/370/DisplayedRoomTemp", нам его нужно прилинковать на "/devices/test/controls/t_current" чтобы он появился в UI WB. Параметр topics указывает, сколько топиков в данный момент залинкованы. Не буду углубляться вглубь, если кому интересно, код и описание модуля полностью opensource.

Далее устанавливаем менеджер пакетов WB модуль ebus:

npm i -g wirenboard-module
wirenboard-module ebus

Создаем скрипт на WB, в котором добавляем виртуальное устройство с нужными нам параметрами:

var ebus = require("ebus");

ebus.start({
id: "heating_home",
title: "Heating home (ebus)",

parameters: {
temperature: { id: "370", name: "DisplayedRoomTemp", type: "temperature" },
target_day: { id: "370", name: "Hc1DayTemp", type: "range", max: 35 },
target_night: { id: "370", name: "Hc1NightTemp", type: "range", max: 35 },

boiler_t: { id: "370", name: "DisplayedHwcStorageTemp", type: "temperature" },
boiler_target: { id: "370", name: "HwcTempDesired", type: "range", max: 100 },

boiler_error: { id: "bai", name: "currenterror", type: "text" },
}
});

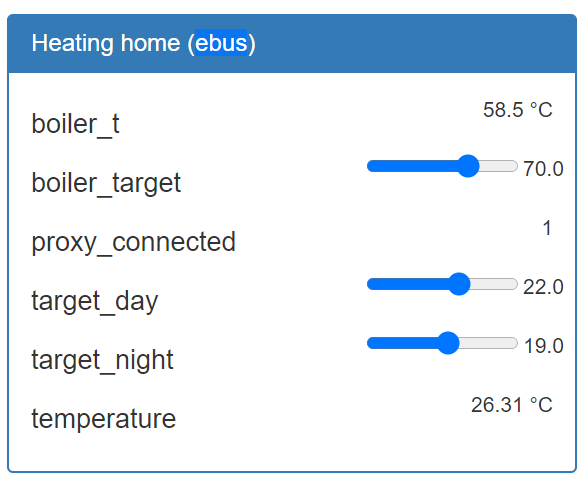

Все, теперь любуемся результатом:

1600x_image.png?1593109896

На этом в принципе все, если необходимо прокинуть данные в Homekit, то это уже дело техники с помощью пакета MQTTThing.

Спасибо всем, кто дочитал до конца, надеюсь мне удалось немного освятить эту тему!

P.S Спасибо всем, кто в прошлой статье поддержал идею о создании отдельного модуля на DIN рейку с поддержкой EBUS Ethernet Modbus Wifi POE. Он уже готов и заказан!)

1600x_image.png?1593109896

P.S.S Теперь ищу добровольцев, кто сможет одолжить котел Viallant на время написания и тестирования ПО для данного девайса. Надеюсь добрые люди найдутся)
