Сколько людей в комнате ?

09 мая 2021, 13:28

Счетчик на VL53L1X

Очень полезно знать ,  есть ли кто в комнате  и если есть то сколько их , а если никого нет , то  почему горит свет и работает телевизор ...

Автор проекта Андреа Фокс  Github ,  все расписано очень подробно и вопросов с повторением возникнуть не должно.

Я  около года тестирую это проект ,  делал и на  Ардуино, и на ЕСП8266, и на ЕСП32. Делюсь результатами . В ранних версиях на выходе MQTT  публиковалось кол-во людей в комнате , работало не очень стабильно, в дальнейшем автор отказался от подсчета и сейчас публикуется  1 при входе и 2 при  выходе ( ну или наоборот , в зависимости от расположения датчика), подсчетом занимается каждый как хочет . Я считаю в Iobroker, там же прописана логика , но это дело вкуса. Одной из сложностей настройки является подбор значений для датчика . Условия у всех разные кто то горизонтально размещает , кто то вертикально. Различаются проемы дверей, да и сами датчики VL53L1X от разных производителей  отличаются настройками .

1600x_image.png?1620566530

Надо подобрать дистанцию .

1600x_image.png?1620566530

Центр зон, их ширину и глубину.

1600x_image.png?1620566532

Не самая простая процедура.

У меня в результате  получилось добиться  99%  срабатывания на мое  тело ,  с женой такое не прокатило , то ли тело стройное , то ли походка .... но пару раз в неделю она проскакивала .  устройство было собрано на ЕСП8266  и крепилось сверху дверного проема.

Прошивка на устройстве  без обновления по OTA   ,  ( очень рекомендую использовать прошивки с OTA ,  ибо при ручной настройке придется прошивать  часто.)   я решил  попробовать прошивку для ЕСП32  c автокалибровкой , новое устройство расположил сбоку на уровне груди .  Месяц  использовал два устройства ,  сравнивал . Новое устройство  победило   работает стабильно  , жена больше не проскакивает незамеченной , а самое главное никаких настроек .

В скетче  рекомендую отключить передачу по MQTT   расстояние до обьекта ( чтоб не нагружать  сервер лишними данными ) , и отключить запоминание калибровки при отключении питания ( калибруется каждый раз при сбросе  питания)






1600x_image.png?1620566532

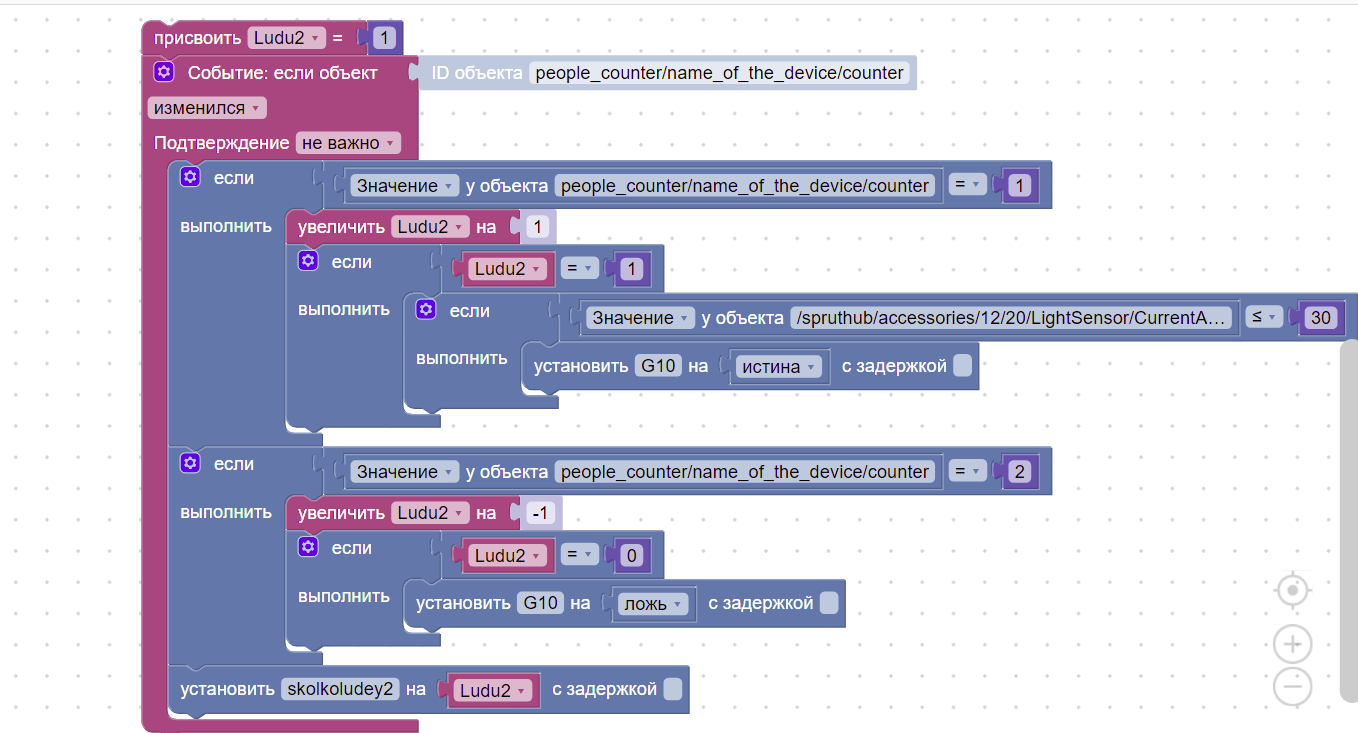

Автоматизация простая зашел в комнату , если темно то включает свет , если светло не включает , выключает при выходе в любом случае.

Можно более сложные автоматизации написать ,например если два человека в комнате то включать больше света , если 3 выключить телевизор и включить музыку ,  кто  что придумает )


Все новости мира умных домов - t.me/SprutAI_News или Instagram
Остались вопросы? Мы в Telegram - @SprutAI

Хочешь умный дом но нет времени разбираться?
Посмотри примеры работ и выбери себе интегратора.
  1. Геннадий Куракин (Onag)
    Геннадий Куракин (Onag) 4 месяца назад

    В точности как hiome. Не понятно про два датчика. Пробовали размещать оба датчика на уровне груди? Улучшенная схема срабатываний из-за расположения или самого датчика?

    • Александр Шотиди (Grek)
      Александр Шотиди (Grek) отредактировано 4 месяца назад

      Лучше работает прошивка с автокалибровкой , можно настроить  и в ручную но долго (, расположение не влияет  если подобрать настройки то без разницы сверху или сбоку датчик вешать. Автокалибровка позволяет избежать настроек в ручную .

      а причем тут Hiome?

      • Геннадий Куракин (Onag)
        Геннадий Куракин (Onag) 4 месяца назад

        Hiome, работает по такому же принципу:счёт по входящим в комнату. (Статейка есть на сайте). Жену также часто не видит.

        • Александр Шотиди (Grek)
          Александр Шотиди (Grek) 4 месяца назад

          Почитал ,жаль нет информации  что там за датчик , я предпочитаю если уж DIY , то полностью открытые проекты ( кстати жена пока не проскакивает незамеченной )

    • (dmitriimi)
      (dmitriimi) 4 месяца назад

      Цена только не в точности как у hiome)

      (До скачка цен из-за дефицита)

      • Геннадий Куракин (Onag)
        Геннадий Куракин (Onag) 4 месяца назад

        Обсуждать цену - не благодарное дело. Люди фекалии в алюминиевых баночках покупают за 124000 евро, а тут автоматизация света во всей квартире за 30-40 тыс рублей (цена обычного ресивера). Причем ресивером вы пользуетесь не так часто как светом.

  2. Евгений Чайкин (StraNNicK)
    Евгений Чайкин (StraNNicK) 4 месяца назад

    "На уровне груди" — это когда детей нет. А так хорошая идея.
    А под углом вешать не пробовали?

    • Александр Шотиди (Grek)
      Александр Шотиди (Grek) 4 месяца назад

      Пробовал вешать горизонтально на уровни груди и сверху , по середине коробки , работает одинаково хорошо , детей нет в доме , но  собаку не определяет даже при вертикальном расположении датчика.

  3. (dmitriimi)
    (dmitriimi) 4 месяца назад

    Отличная тема, пока ничего экономнее и стабильно работающее не найти

  4. (Sander)
    (Sander) месяц назад
    Здравствуйте, не могли бы вы поделиться скетчем для esp32, у автора с гит esp даже к wi-fi не подключается
    • Александр Шотиди (Grek)

      Добрый день ! у меня скетч с гит от автора  , попробуйте  увеличить время подключения по умолчанию 500  измените на 5000 .
