Управление освещением на NooLite через Android в квартире 50 кв.м (ЖК "Три Ветра")

Дано: однокомнатная квартира 50 кв. метров в ЖК "Три ветра"

Задача: дополнить стандартные выключатели Berker K1, управлением со смартфона с возможностью удаленного подключения.

Управление освещением выполнялось на оборудовании NooLite F с обратной связью. Исключением стали блоки для RGB подсветки. У них обратной связи нет.

Оборудование:

  1. Силовой блок NooLIte SUF-1-300 - 10 шт.

  2. Светодиодный RGB контроллер NooLite  SD-3-60 (на 12 Вольт) - 5 шт.

  3. Пульт для клавишных и кнопочных выключателей NooLite PK315 - 17 шт.

  4. Контроллер NooLite PRF-64 - 1 шт.

Стоимость оборудования  66 568 рублей.

Счет на оплату оборудования.

Мы зашли на объект когда вся электрика была разведена. Сделана она стандартным способом.
Система NooLIte ставилась поверх электрики. Силовые блоки устанавливались у светильников, блоки управления за выключателями, а контроллер подключили к Wi-Fi роутеру.

Выключатель в кухне-гостинной. Верхний, возвратный, для регулировки трекового светильника. Два других выключателя стандартные. Серия Berker K1 + NooLite PK-315

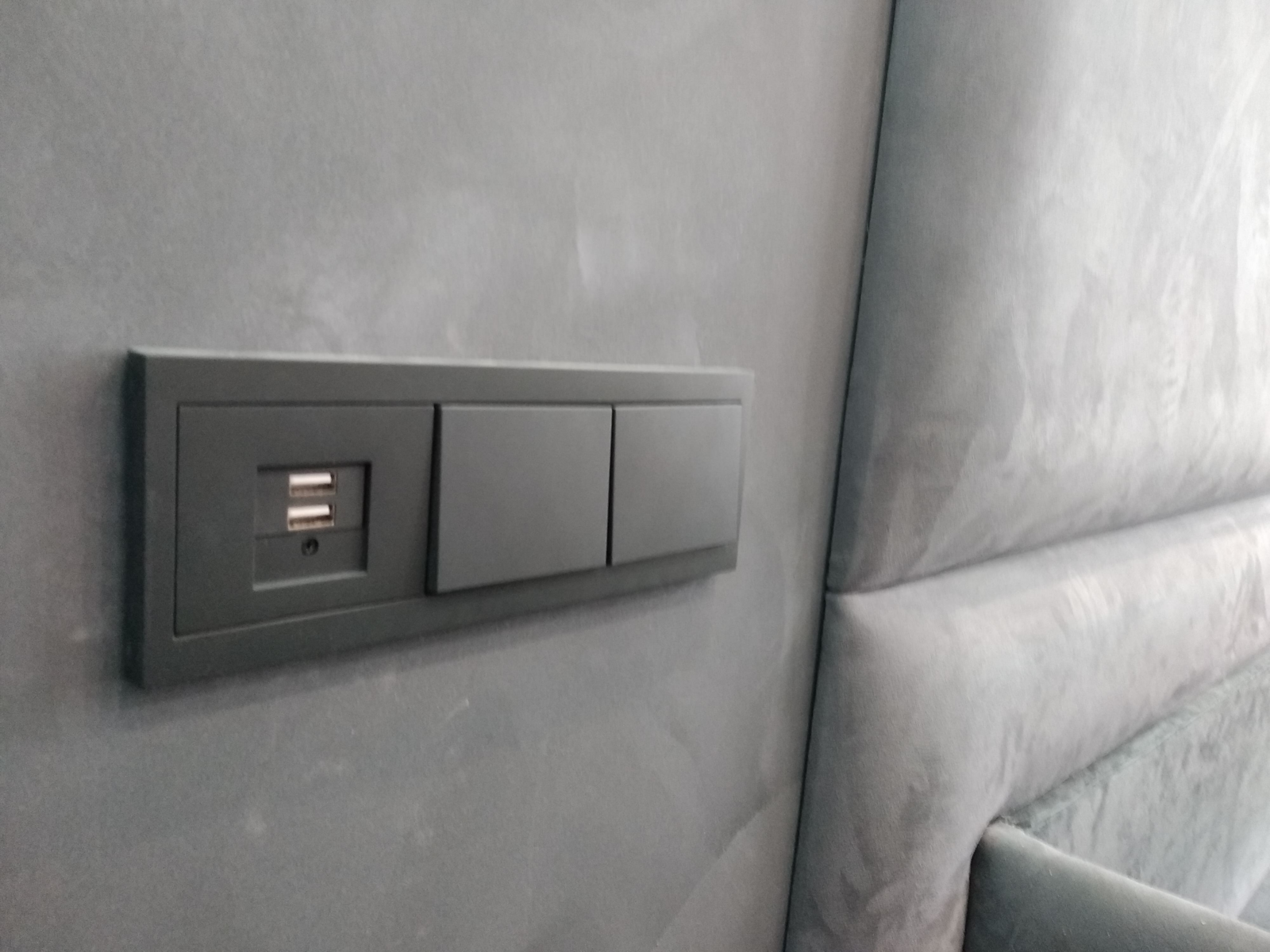

Выключатели в спальне. Один с возвратным механизмом для регулировки света, другой стандартный. Серия Berker K1 + NooLite PK-315

Управление потолочным освещением

Для управления освещением, около люстры, бра, светильника или группы светильников ставится силовой блок. Он принимает радио-команды от выключателей или контроллера.

1. Блок SUF-300, с обратной связью, мощностью 300 Вт. Как правило если на потолке группа встроенных светильников подключенных шлейфом, то к ним нужен один силовой блок.

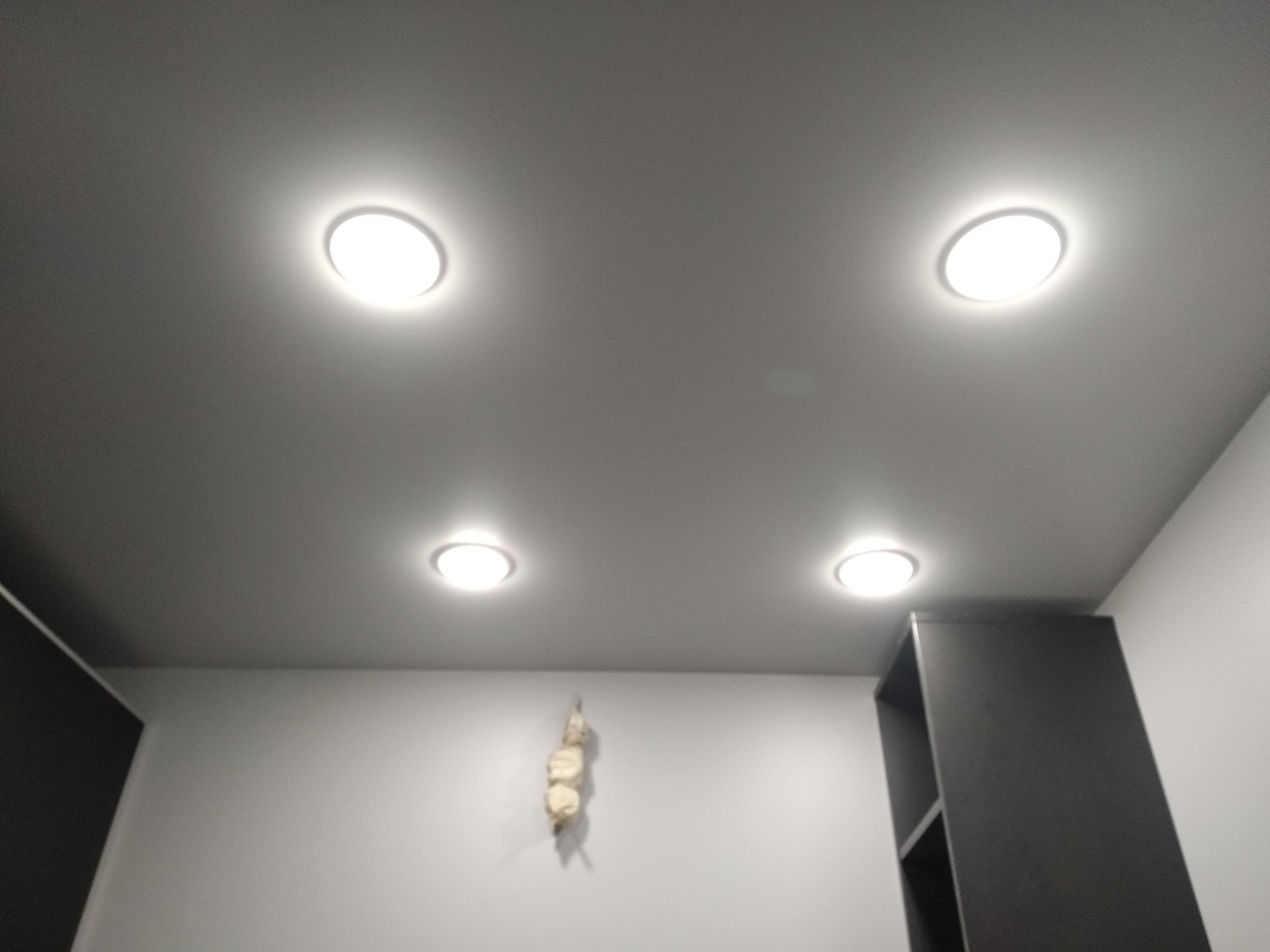

Блок NooLIte SUF-300 управляет группой из 4 потолочных светильников. Лампы стандарта GX53

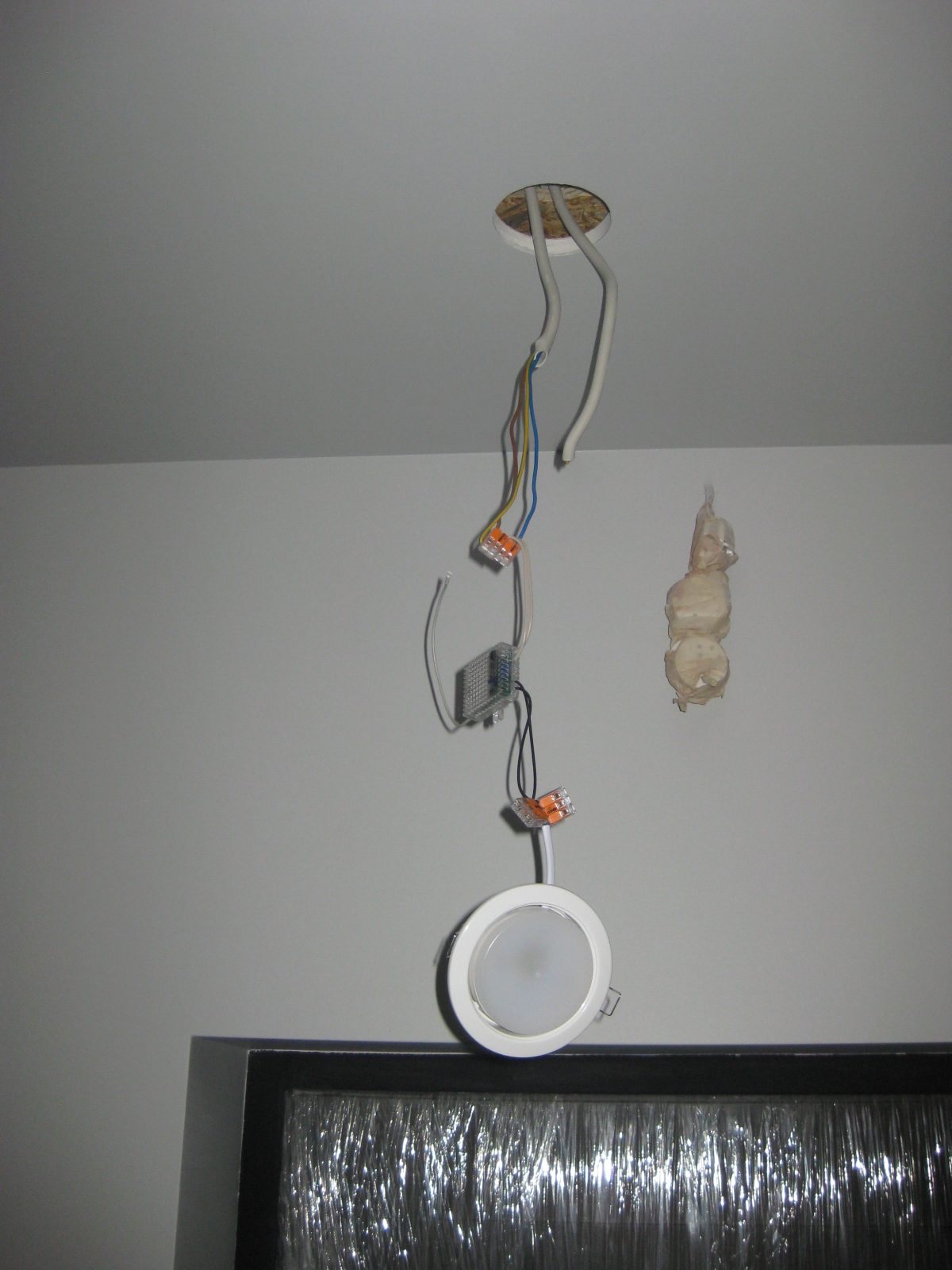

Блок SU-300 спрятан за потолком

Блок NooLIte SUF-300 управляет группой из 2 потолочных светильников в гардеробной. Лампы стандарта GX53

Управление трековыми светильниками

Если в светильнике не хватает места, то можно извлечь силовой блок из пластикового корпуса и одеть на него термоусадку. Главное чтобы контакты не были оголены и внутрь термоусадки ничего металлического не попало.

Пример силового блока SU-300 одетого в термоусадку

Светильник в закрытом состоянии с блоком SU-300 внутри

Управление светодиодными RGB лентами

Блок SD-3-60 (трехканальный), без обратной связи, управляет 12В лентой, мощностью до 60Вт на канал. Блок интересен тем что может работать в двух режимах.

Мощности блока нам всегда хватало для подключения RGB лент без использования усилителей.

Блок управляет тремя каналами RGB одновременно

Блок управляет тремя раздельными каналами, к каждому можно подключить отдельную светодиодную ленту.

Блок SD-3-60 подключен к светодиодной RGB ленте в нише над окном.

Свечение RGB ленты над окном

Управление RGB лентой в нише для телевизора

Блок SD-3-60 подключен к светодиодной RGB ленте в ванной комнате. В сантех шкафу.

Подключение выключателей Berker к управлению

Выключатели управляют светильниками через блоки NooLite PK-315. Блоки могут работать в следующих режимах:

  1. Выключатель

  2. Проходной выключатель.

  3. Диммер (для кнопочных выключателей, короткое нажатие - вкл/выкл, длинное нажатие - регулировка яркости)

  4. Сценарий (для кнопочных выключателей, одним нажатием, все привязанные к выключателю силовые блоки включаются, выключаются или принимают необходимый уровень яркости. Пример сценария “Выключить все” - у выхода из квартиры заказчик одним нажатием выключает весь свет.

У блока простое подключение: один провод общий, а три других подключаются к клавишам выключателя

Блок за выключатель NooLite PK-315, подсоединенный к двухклавишному механизму Berker K1.

Если подрозетник не очень глубокий, то можно снять корпус PK-315, а плату или замотать изолентой (менее эстетичный вариант), или одеть в термоусадку.

Таким образом мы помещали выключатель и блок в монтажную коробку глубиной 40 мм.

Стандартные монтажные коробки под выключатели.

Блок за выключатель в черной изоленте.

После установки выключателя вместе с блоком PK-315

Подключение и настройка контроллера

В качестве контроллера используется NooLite PRF-64. Поддерживает 64 канала, для подключения силовых блоков и датчиков. На объекте их всего 15 (10 светильников + 5 лент)

Мы подключали контроллер к WI-FI роутеру ASUS RT-N11P. У оператора интернета OBIT, за 100 рублей в месяц мы приобрели внешний ip адрес

Контроллер NooLite PRF-64

Переключение между локальным и внешним IP адресом

Для удаленного управления контроллером NooLIte, необходимо купить у оператора внешний ip адрес. В среднем это стоит 100 рублей в месяц. Затем выполнить проброс портов на роутере.
Для переключения ip адреса с последующим удаленным доступом нужно зайти в настройки и выбрать нижний пункт (IP адрес / Доменное имя (DNS))

ip адрес в гифке вымышленный

Авторизация

Чтобы никто не смог подключиться к вашему контроллеру и управлять им за вас, предусмотрена авторизация.

Обзор работы интерфейса на Android

У ноолайт есть неплохо работающее приложение на Андроид которое постоянно обновляется.
В приложение можно добавлять устройства как с обратной связью (с пометкой "F"), так и без.
Из плюсов, заказчик может самостоятельно создавать сценарии и таймеры.

В таймерах присутствует режим день/ночь. Работает только с диммируемыми блоками. В указанное время свет плавно включается в течении 5 минут или плавно включается за то-же время.


Общий интерфейс экрана

На главном экране располагаются все привязанные к контроллеру устройства. Можно добавить комнаты. При этом добавленные устройства в комнаты, с главного экрана не пропадут.На главном экране вверху доступны сценарии, к сожалению в комнатах сценариев нет, но я думаю это поправят.




Выбор и создание комнаты

Заказчик может создать комнату и перенести туда устройства с главного экрана. При этом на главном экране они так-же останутся






Интерфейс RGB блока без обратной связи

Кнопка "Сменить цвет" - переключает цвет на другой.
Кнопка "Выбрать цвет" - цвет выбирается через перетаскивания ползунков красного, синего и зеленого цвета (не самое удобное решение)
Кнопка "Перелив" и "Скорость" - запускается плавное изменение цвета с заданной скоростью. Всего доступно три скорости.

Пример работы кнопки "Сменить цвет" на RGB ленте


Интерфейс настройки  блока. В интерфейсе можно установить пороговые значения яркости, включить ретрансляцию сигнала, задать действия при пропадании электроэнергии, установить в каком режиме будет работать блок (диммируемый или стандартный вкл/выкл.) и пр. Очень удобно для инсталлятора, все делается прямо в приложении.


Сервисный режим

Кнопка "Сервисный режим" - позволяет удаленно привязывать к блоку датчики, выключатели и другие каналы контроллера. Это одна из самых удобных функций.

Допустим вы поставили силовой блок SUF-1-300 за люстру. Через какое-то время понадобилось привязать дополнительный выключатель. Раньше нужно было доставать этот блок из-за люстры и привязывать его. Сейчас достаточно нажать кнопку в интерфейсе.


Интерфейс работы таймера.

Всего доступно 32 таймера. По таймерам можно запускать действие (например включить, выключить) или запустить сценарий (должен быть заранее настроен)





Интерфейс управления устройством.

Коротким нажатием на главном экране мы включаем или выключаем устройство. Долгим нажатием переходим в интерфейс где задаем яркость.

Выводы

  1. Для управления светом в квартире, решение на NooLite наше самое любимое. Просто монтируется и настраивается.
  2. На Андроид приложение работает хорошо и стабильно. Если использовать iOS то лучше брать другой контроллер который мы совместили с Apple Home Kit.
  3. Радио-сигнал между устройствами стабильный, все срабатывает с первого раза. На объекте бетонные стены. Внешне ничего не выдает что установлена система управления светом.
  4. Всегда можно добавить дополнительные устройства, например выключатели, без необходимости лезть и доставать силовые блоки. Нужно просто зайти в настройки в приложении.
  5. Время работы блока за выключатель от батарейки, при 48 нажатиях в день не менее 3 лет. Ссылка на расчет от производителя. По факту, за 5 лет, мы еще не разу не меняли батарейки.

Все новости мира умных домов - t.me/SprutAI_News

Остались вопросы? Мы в Telegram - t.me/soprut

  1. Григорий Абрамов (grishmanCH)

    Правильно ли я понимаю, что для управления лампой требуется силовой блок плюс пульт под выключатель? Почему просто было не использовать единый подрозеточный блок? Это ограничение Noolite или есть какие-то другие причины?

    • (macros)
      (macros) 2 месяца назад
      Пульт не обязателен, можно припаять два провода для проводного выключателя. Но в текущую электропроводку не всегда так можно встроить.

      • Григорий Абрамов (grishmanCH)
        Григорий Абрамов (grishmanCH) отредактировано 2 месяца назад

        получаеться силовой блок и пульт связаны по беспроводному протоколу, текущая проводка под выключателем используеться только для питания пульта? или вообще не используеться?

        • (macros)
          (macros) 2 месяца назад
          Силовой блок (SUF-300) управляется по беспроводному сигналу от пульта или шлюза + есть возможность управлять им проводным выключателем. Вы видимо про NooLite PK-315 спрашивали, его не изучал.

        • (makovsky)
          (makovsky) 2 месяца назад

           Пульту питание не нужно. Там батарейка 2032. Проводка не используется.

    • Антон Винокуров (AntoshkaVin)
      Comfort-Life отредактировано 2 месяца назад

      На данном объекте силовой блок SUF300 принимает команды от пульта PK-315 и от контроллера PRF-64. Но, на блоке SUF-300 есть две контактные площадки к которым можно подпаять два провода и подключить к выключателю. Причем выключатель может быть как кнопочный, так и обычный. Чтобы установить такую конструкцию в подрозетник понадобится нулевой провод и более глубокий подрозетник (60 мм). Тогда вместо двух устройств PK315+SUF300 можно использовать одно, SUF-300.

      На объекте уже была разведена электрика, поэтому мы использовали решение в виде двух устройств

  2. (macros)
    (macros) отредактировано 2 месяца назад

    На фото (Блок SU-300 спрятан за потолком и следующее) вижу нарушение ПУЭ, все соединения в скрытых местах должны производится в распределительной коробке! А там еще и ДСП, горючий материал.

    Понимаю, что это проблема из-за ограничения текущей электропроводки, но нужно предупреждать людей. Повторяйте на свой страх и риск!

    Вот пример возгорания проводки из статьи про установку точечных светильников:

    1000x_image.jpg?1562150719
    • Антон Винокуров (AntoshkaVin)
      Comfort-Life 2 месяца назад

      В ПУЭ речь идет о проводах, а не об устройствах. В таком случае встраиваемые светильники с выносными блоками питания, да и обычные светильники тоже должны быть в распределительной коробке, поскольку места соединения скрыты.

      Я понимаю, что вопрос скорее в том загорится блок или нет. Блоки NooLite сделаны из негорючего пластика. Мы проверяли эти блоки при коротком замыкании и при превышающей нагрузке, да он выходит из строя, но никакого намека на оплавленность корпуса или потенциального возгорания нет. Так-же надо учитывать, что все блоки мы ставим с существенным запасом по мощности. Например, на тех фотографиях которые мы приводим в качестве примера, максимальная нагрузка составляла 20 Вт, при мощности блока 300 Вт.

      В своем сообщении вы говорите "На фото (Блок SU-300 спрятан за потолком и следующее) вижу нарушение ПУЭ  ", при этом вставляете фото оплавившегося потолка которая ни к нам, ни к блоку SUF-300 отношения не имеет. Пожалуйста либо замените фото, либо напишите явно, что фотография ни имеет отношения к нам и блоку SUF. А то вы вводите в заблуждение.

      • (macros)
        (macros) отредактировано 2 месяца назад

        Спасибо за уточнение по не горючести noolite.

        Свой пост я поправил, вашу критику учел.

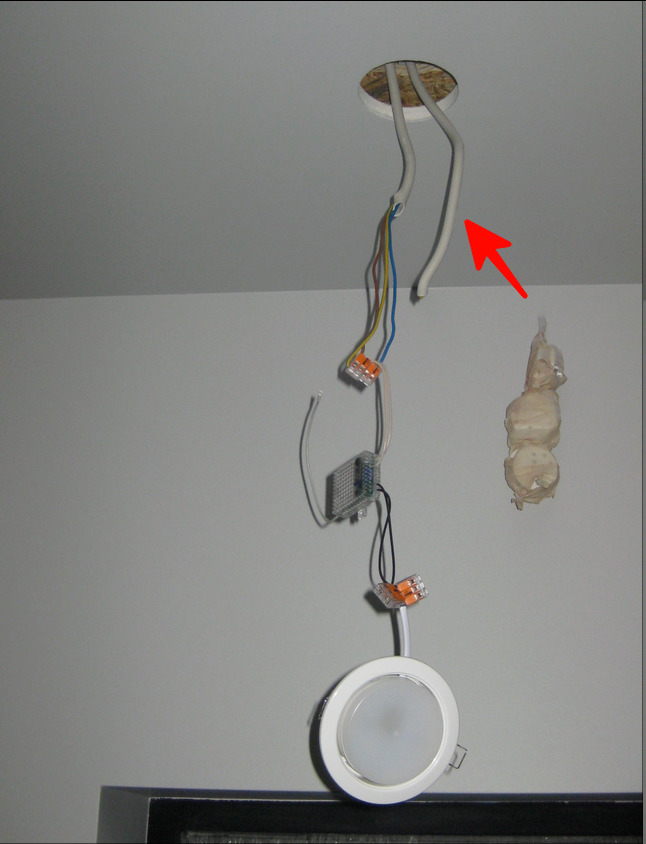

        Вот только на вашем фото видно, что из отверстия свисают два кабеля. Это и есть соединение электропроводки, а не устройств, разве нет?1000x_image.png?1562168863

  3. Антон Винокуров (AntoshkaVin)
    Comfort-Life 2 месяца назад

    Да, светильники подключены шлейфом, через клемники. Сколько на стройках работали всегда видели такую практику у электриков, причем как в домах стоимостью более 50 млн. руб, так и в обычных квартирах. Схему с раскидыванием проводов на светильники из распределительной коробки, встречали только раз, в доме построенном в 2000 - 2005 годах.  Знаем что ведутся споры по этому вопросу, можно так делать или нельзя. В контексте данного проекта ничего криминального мы не видим.

  4. Вячеслав Фетисов (Ziracul)
    Вячеслав Фетисов (Ziracul) отредактировано 2 месяца назад

    Почему использовали именно Noolite, а не xiaomi например?

    • Антон Винокуров (AntoshkaVin)
      Comfort-Life 2 месяца назад

      В NooLite сделаны хорошие решения для управления со стандартных выключателей, в нашем случае с Berker K1. На данном объекте, блок PK-315 (который за выключателем) у нас используется в трех режимах.
      1 - Как простой выключатель (вверх - вкл, вниз - выкл)
      2 - Как проходной выключатель (нажатием клавиши вверх или вниз светильник переходит в противоположное состояние (если был включен то выключится и наоборот))
      3 - Как диммер на кнопочном выключателе.

      Ноолайт мы ставим с 2014 года и проблем с ним не возникало, поэтому если нужно сделать управление с телефона и чтобы оно работало мы выбираем ноолайт или wirenboard если нужно все сделать на проводах.

      1000x_image.png?1562177043
  5. Антон Винокуров (AntoshkaVin)
    Comfort-Life отредактировано 2 месяца назад
    Комментарий был удален
  6. Вячеслав Павлов (necozwave)
    z-neco.com 2 месяца назад

    Спасибо за интересный материал. Можете приложить смету на стоимость работ, если это не секрет?

    • Антон Винокуров (AntoshkaVin)
      Comfort-Life 2 месяца назад

      Общая стоимость работ по установке, настройке, пусконаладке, в общем под ключ составила 66 000 рублей. Если мы используем NooLite, то в среднем у нас получается стоимость всех работ примерно равна стоимости оборудования.

  7. Антон Винокуров (AntoshkaVin)
    Comfort-Life отредактировано 2 месяца назад

    Дополнение к статье

    У нас возникла проблема с регулировкой яркости ламп Gaus GX53. Сами лампы диммируемые, но блоки SUF-300 их не регулируют. Причем не регулируют от слова совсем. На 5% яркости лампы срываются в стробоскоп, на остальных 6% - 100% они горят на полную яркость. Проблема была на трех группах светильников (на 9 ламп, на 4 лампы и на 6 ламп)

    Мы тестировали эти лампы на стандартных диммерах Schneider и на блоках без обратной связи NooLite SU300. На этих устройствах все диммировалось нормально.

    Связавшись с производителем, выяснилось, что в блоках с обратной связью SUF300 была изменена схемотехника. В Ноотехники предложили сделать дополнительное устройство из конденсатора, тороидального трансформатора и сопротивления, подключив которое, лампы Gauss будут регулироваться. Всего было сделано 3 устройства. Ноотехника их сделала бесплатно и так-же бесплатно выслала за свой счет до Санкт-Петербурга.

    От момента озвучивания проблемы до установки этих устройств у заказчика, прошло три недели.

    1000x_image.jpeg?15630162321000x_image.jpeg?15630162331000x_image.jpeg?15630162341000x_image.jpg?1563016235
  8. (Anton0_0)
    (Anton0_0) месяц назад

    Большое спасибо за интересную статью!
    А если припаять SUF-1-300 напрямую к возвратному выключателю, режим диммирования будет работать?

    • Антон Винокуров (AntoshkaVin)
      Comfort-Life 28 дней назад

      Пожалуйста, рады стараться)
      Да, режим диммирования работать будет

  9. Антон Винокуров (AntoshkaVin)
    Comfort-Life 27 дней назад

    Ноолайт прислал схему, прикрепляем

    Ссылка на дроссель

    1000x_image.jpg?15664275281000x_image.jpg?1566427529
    • (Anton0_0)
      (Anton0_0) 20 дней назад

      Это к вопросу о диммировании SUF-1-300, подключенного напрямую к возвратному выключателю?

      • Евгений Твёрдый (Mazaxaka)
        Comfort-Life 20 дней назад

        Нет, это к вопросу о том что SUF-1-300 не диммировал светодиодную лампу Gauss GX53. С этой дополнительной схемой все работает нормально
