Умный дом в Раменском на основе KNX и Iridium Lite

1600x_image.png?1588084715

Изначально главным требованием заказчика было спроектировать и установить систему на базе оборудования KNX.

Сразу скажу, что цена оборудование KNX высока, но надежность и безотказность системы была поставлена на первое место.

Реализовано управление:

  • электрошторами (10 электрокарнизов);
  • теплым полом (4 контура);
  • радиаторами (9 контуров);
  • кондиционированием (1 шт);
  • освещением (1 группа);
  • защитой от протечек воды.

Визуализация:

Так как основной используемой мобильной ОС у клиента является Android, то в качестве софта визуализации был выбран IRidium Lite. В проекте также присутствует IRidium Server, который установлен на контроллер WirenBoard 6.

Теперь более подробно.

Оборудование в щитовой

Щит построен на базе оборудования KNX испанской фирмы Zennio. Все провода от электрокарнизов, термоголовок, освещения заходят в этот щит. Также для стабилизации общего напряжения, по требованию заказчика, установлен стабилизатор на каждую фазу Volter Etalon-11. Данное устройство предотвращает скачки напряжения в сети, а также стабилизирует напряжения на каждой из фаз ровно до 220В. Также на входе присутствует Инвертор CYBERPOWER CPS 1500 PIE, мощностью 1000 Вт, позволяющий обеспечить дом электричеством на случай пропадания электричества в общей сети.

1600x_image.png?1588082717
1600x_image.png?1588082717
1600x_image.png?1588082718

Оборудование сверху направо:

  • блок питания Zennio ZPS320HIC230;
  • шлюз Ethernet — KNX TP Zennio ZSY-IPR-PL;
  • контроллер WirenBoard 6, о нем чуть ниже;
  • модуль реле 24 выхода Zennio MAXinBOX 24;
  • модуль входов Zennio Quad Plus;
  • модуль термостатов 2шт Zennio HeatingBox 230V 8x.

Электрошторы

Управление электрошторами сделано на приводах фирмы Somfy. Управление осуществляется с помощью инверсии фазы и реализовано с помощью контроллера Zennio MAXinBOX 24. Поддерживается режим Открыть/Закрыть/Стоп.

1600x_image.png?1588083263
1600x_image.png?1588083262

Управление возможно как с помощью комнатного регулятора, так и из приложения IRidium Lite. Плитки с регулировкой вынесены в отдельную вкладку «Освещение».

Управление теплыми полами и радиаторами

Радиаторы и теплый пол в доме водяные, поэтому для управления контурами были использованы специальные сервопривода VT.TE3043. Работают они очень просто: при подачи напряжения открываются, при снятии - закрываются.

Все провода от термоголовок уходят в главный щит и подключатся к модулю Zennio HeatingBox 230V 8x. Данный модуль имеет 8 встроенных термостатов, позволяя управлять контурами с использованием ПИ-регулятора или обычным гистерезисным путем. Первый вариант является более оптимальным по энегрозатратам, так как не допускает «перерегулирования». Более подробно о ПИ-регулировании можно почитать тут.

1600x_image.png?1588083266
1600x_image.png?1588083724

Так выглядит управление температурой в каждой из комнат (Iridium Lite)

1600x_image.png?1588083725

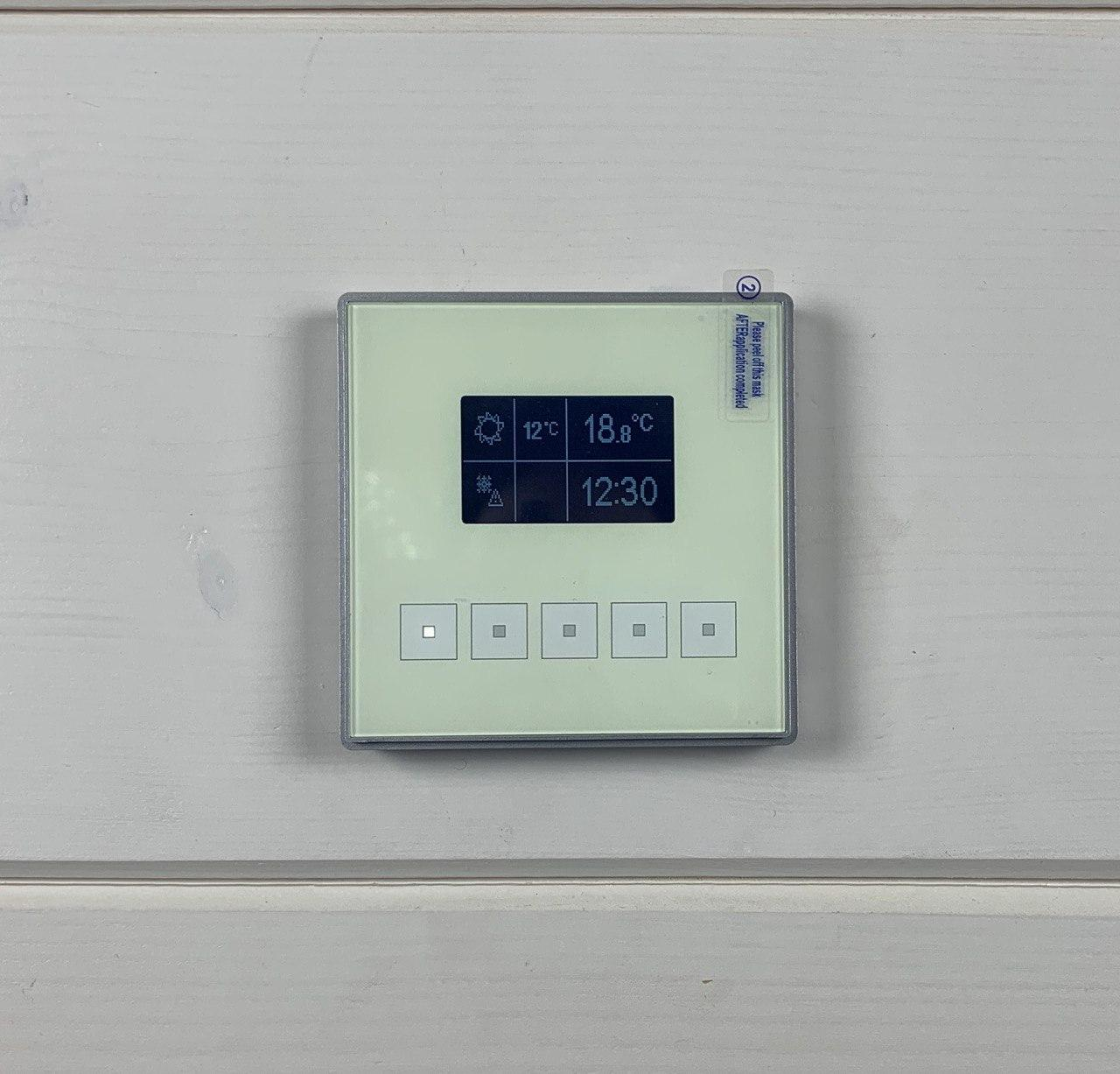

Управление температурой в комнате реализовано с помощью комнатных регуляторов. На них отображается текущее время, текущая и задаваемая температура в комнате. Новую температуру можно установить с помощью сенсорных кнопок управления или из приложения. С этой панели также доступно управление открытием и закрытием штор.

Кондиционирование

В доме установлена сплит система фирмы Daikin и для ее управления использован модуль Zennio KLIC-DD v3. Связь двусторонняя, поэтому можно не только передавать команды, но и считывать состояние устройства, ошибки и т.д. Это позволяет использовать родной пульт наряду с управлением через комнатную панель и приложение.

Возможности по управлению:

  • включение/выключение;
  • установка температуры;
  • выбор режима работы (авто, нагрев, охлаждение, вентиляция, осушение);
  • управление скоростью;
  • управление направлением воздушного потока;
  • сцены (до 4-х штук).

1600x_image.png?1588083726

Защита от протечки воды

Защита от протечки воды реализована с помощью беспроводных датчиков Гидролок (4шт) и клапана перекрытия воды. При попадании влаги на датчики - автоматически перекрывается вода. Сигнал с датчиков заведен на модуль входов Zennio Quad Plus, что позволяет завести событие срабатывания в систему и отправить Push уведомление при сработке. Возобновление подачи воды происходит в ручном режиме через приложение.

1600x_image.png?1588084461
1600x_image.png?1588084460

Выводы

  1. Система получилось очень удобной в управлении за счет использования комнатных регуляторов. На них возможно вывести управление любым устройством в доме, в зависимости от местоположения в доме.
  2. KNX устройства отличаются безотказностью в работе и стабильностью. Система является децентрализованной - при выходе из строя любого из устройств, работоспособность системы не нарушается
  3. Основным недостатком является цена, так как сейчас на рынке много достойных решений, которые по функционалу и надежности ничуть не уступают KNX, а их стоимость гораздо ниже.


Все новости мира умных домов - t.me/SprutAI_News или Instagram
Остались вопросы? Мы в Telegram - @SprutAI

  1. Андрей Попов (andreypopov)

    По сути только шторы и отопление. А свет не захотели сделать? дорого?

    • Константин Северов (legion1581)

      Освещение тоже присутствует в проекте, но всего 1 управляемая группа...) Какие-то группы в самых проходных местах заведены автономно через датчик движения, остальные подключены по классической схеме. По поводу дороговизны, не знаю... на этапе обсуждения системы, заказчик не захотел управлять всем освещением.

  2. Сергей Пушкин (SergeyP)

    Во времена моей юности Zennio были испанцами)

  3. Роман Бабанский (Haba)

    По WirenBoard 6 и Иридиум тема не раскрыта :) Не понятен мне такой странный выбор, т.е. почему Иридиум поставили на WirenBoard? и для каких целей WirenBoard?

    • Константин Северов (legion1581)

      Согласен, тема не раскрыта) Сейчас объясню. Какое-то время для установки Iridium Server мы использовали Raspberry Pi, но долговечностью такое решение особо не отличалось. Через месяц-два работы Raspberry переставала грузиться и система оставалась без сервера. Что только не пробовали: использовали карты памяти с высоким классом скорости, кулер на процессор и многое другое - не помогало. Сдается мне что сам демон iridium делает слишком много циклов перезаписи на карту и она умирает. В итоге перешли на WirenBoard Zero - модификация без лишней переферии, предназначенная чисто для Iridium Server (В этом проекте стоит полноценный WirenBoard, т.к он был в наличии). Впринципе все, после этого проблема решилась, 5 месяцев - никаких сбоев)

  4. Дмитрий Демидов (DDemidov)
    Так это все было хотя бы в HomeKit выведено или нет?

  5. Дмитрий К (Dim)
    Дмитрий К (Dim) год назад

    Очень странное решение. На KNX денег хватило, а в щитке колхоз.

  6. (vadimvspb)
    (vadimvspb) год назад
    Без претензии к проекту, потратили столько денег, но как понимаю вентиляции никакой в доме нет, только постоянно открытое окно на проветривание допустимый по ГОСТу уровень CO2 даст.
  7. (mprofi)
    (mprofi) год назад

    1) Да странный комплект, а почему весь проект на wirenboard не сделали? Было бы дешевле и в принципе также надежно

    2) без вентиляции в доме будет душновато, тем более что сэкономив на knx можно было сделать )

    3) Отопление странное как то, обычно с сервоприводами на других концах ставят уровни давления, чтобы выравнивать давление по каждому контуру и чтобы удобнее было следить - если вдруг на каком то контуре протечка случится, да и систему ж наполнять так удобнее

    4) по мне так автоматизация как раз интереснее и важнее в плане освещения - так как Отопление это только часть года, а точнее полгода, в другие полгода система по факту не работает, максимум тёплый пол, но там температуру раз выставляешь и все )

    ну а в целом конечно важнее чтобы клиент был доволен ))




  8. (SwiftProger)
    (SwiftProger) год назад

    Монтаж щита, меня заставляет грустить.
