Умный дом на базе контроллера Wiren Board 6 и ПО SprutHub

Home Paradise

Интегратор
31 окт. 2021 г.
1600x_image.png?1634567958

Данный проект был разработан и реализован для молодой семьи с двумя детьми, совместно с дизайн-студией ReRoom. Основной акцент сделан на реализации системы умного освещения и климат-контроля.

Главной особенностью проекта является интеграция всех систем в HomeKit, с возможностью голосового управления устройствами при помощи умной колонки Apple HomePod.

В умном доме реализованы:

  • Группы освещения 220 В без регулировки яркости - 7 шт.
  • Группы освещения 220 В с регулировкой яркости - 21 шт.
  • Группы освещения 48 В без регулировки яркости - 2 шт.
  • Группы освещения 24 В с регулировкой яркости - 16 шт.
  • Группы освещения 24 В без регулировки яркости - 1 шт.
  • Группы выключателей - 47 шт.
  • Система защиты от протечки - 1 шт.
  • Универсальные проводные датчики климата - 8 шт.
  • Универсальные беспроводные датчики (температуры, влажности) - 15 шт.
  • Моторизованные шторы - 8 шт.
  • Кондиционеры - 4 шт.
  • Увлажнители воздуха - 1 шт.
  • Приточно-вытяжная вентиляция - 1 шт.
  • Сервоприводы отопления - 6 шт.
  • Система защиты от затопления.
  • Wi-Fi точки доступа - 3 шт.
  • Коммутатор LAN - 1 шт.
  • Голосовой ассистент - 1 шт.
  • Камеры видеонаблюдения - 2 шт.

Управление всеми системами происходит через:

  • Выключатели
  • Мобильные устройства с приложением "Дом"
  • Настенные панели управления (для управления кондиционерами)
  • Умную колонку HomePod

Технические особенности проекта:

Из-за того, что в дизайн-проекте квартиры щиты предполагалось расположить по бокам шкафа в коридоре, с целью экономии полезного пространства в коридоре квартиры и минимизации количества проводов, оборудование умного дома было разведено на 2 щита, встроенных в боковые шкафы, а также использованы беспроводные модули управления освещением и климатом дома.


Содержание

  • Предварительная сборка и настройка щитов
  • Сборка щитов на объекте
  • Освещение
  • Климат-контроль
  • Умные шторы
  • Система защиты от затопления
  • WI-FI и интернет в квартире
  • Управление умным домом, сценарии
  • Выводы


Предварительная сборка и настройка щитов

С целью оптимизации времени сборки и настройки оборудования, отдельные работы проводятся заранее: предварительная сборка, настройка, выбор оптимального размещения модулей и установка программного обеспечения.

1600x_image.png?1633876489
1600x_image.png?1633876489

Управление всеми системами реализовано на базе контроллера Wiren Board 6 и ПО SprutHub с Node-RED.


Сборка щитов на объекте

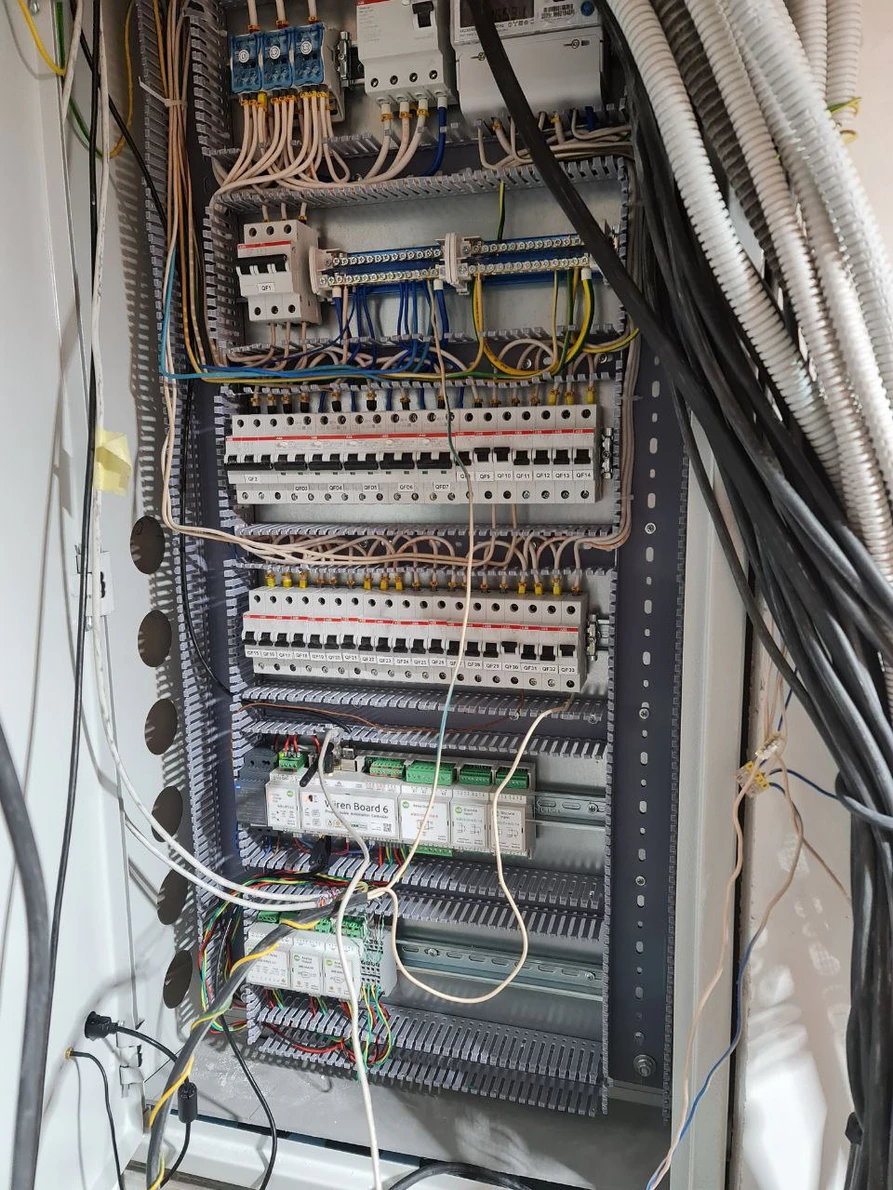

На этапе чистовой отделки и установки электромонтажного оборудования, происходит монтаж и подключение оборудования умного дома в щиты согласно проекту.

1600x_image.png?1633877163

Все кабели умного дома разведены на 2 щита.
В первом щите установлены:
  • Блок питания Mean Well HDR 30-24 - 1 шт.
  • Модуль бесперебойного питания WB-UPS v.2 - 1 шт.
  • Контроллер Wiren Board 6 - 1 шт.
  • Модуль реле ввода-вывода для управления клапанами отопления и системой защиты от протечек WBIO-DO-R10A-8 - 1 шт.
  • Модули дискретных входов для подключения выключателей и системой защиты от протечек Нептун WBIO-DI-WD-14 - 2 шт.
  • Модуль реле для управления системой трекового освещения WB-MR6C v.2 - 1 шт.
  • Модули аналогового вывода 0-10В для управления светодиодной подсветкой WB-MAO4 - 2 шт.
  • Устройства группового управления приводами карнизов ГУ-4.3М - 2 шт.

Расположение модулей в щите №1.

1600x_image.png?1633878515

Во втором щите установлены:
  • Блок питания Mean Well HDR 30-24 - 1 шт.
  • Модуль бесперебойного питания WB-UPS v.2 - 1 шт.
  • Преобразователь интерфейсов Internet - Modbus WB-MGE - 1 шт.
  • Модули аналогового вывода 0-10В для управления светодиодной подсветкой WB-MAO4 - 2 шт.
  • Контроллер светодиодной ленты WB-MRGBW-D - 1 шт.
  • Модуль реле для управления неоновой подсветкой и подсветкой шкафа WB-MR6C v.2 - 1 шт.

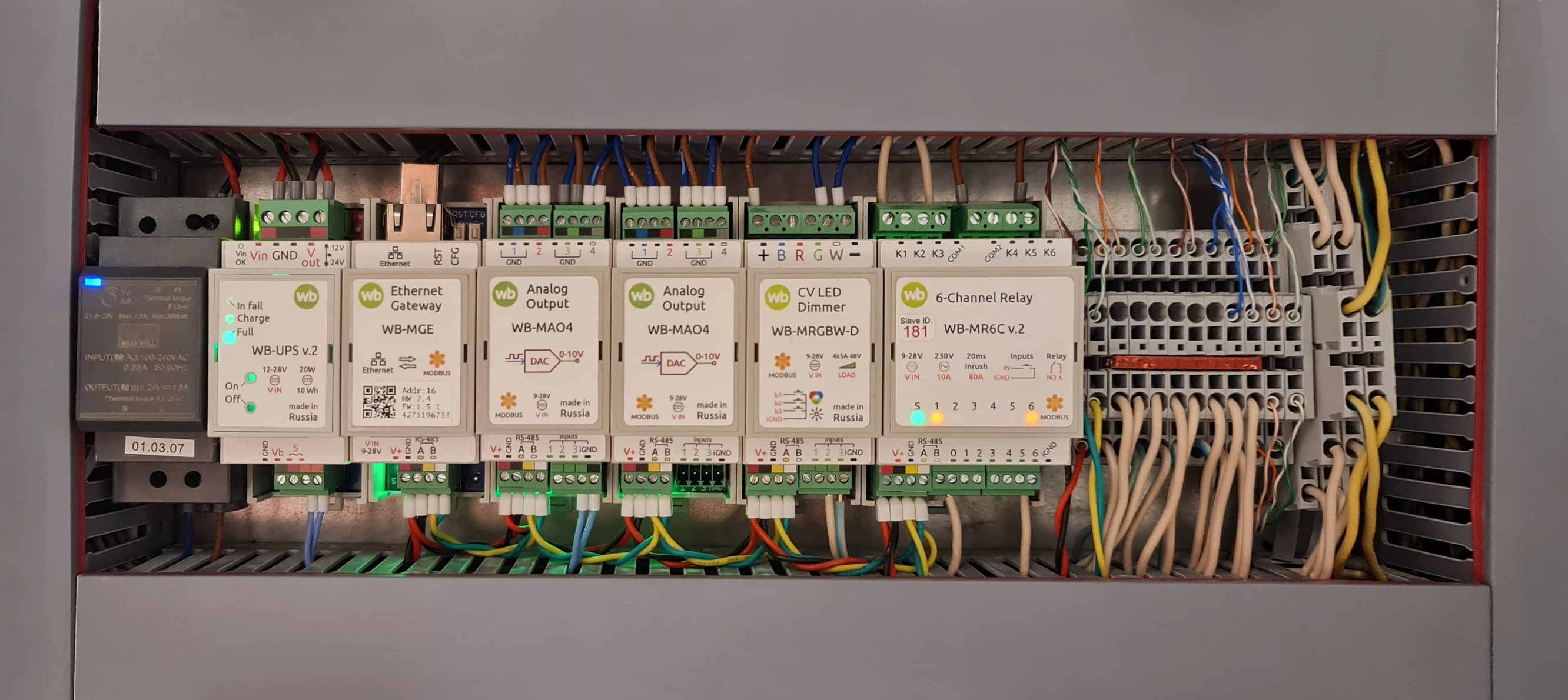

Расположение модулей в щите №2.

Для удобства подключения проводов и возможности простого изменения конфигурации подключения устройств, используются самозажимные 2-х и 3-х уровневые клеммы на DIN-рейку.


Освещение

Всего в квартире установлено 47 групп освещения. По пожеланию заказчика большинство групп света являются диммируемыми.

Все группы света можно разделить на несколько категорий:

  • Высоковольтные диммируемые группы света (люстры с диммируемыми лампами, потолочные споты, бра и т.д.)
  • Высоковольтные недиммируемые группы света (люстры со встроенными лампочками, настольные лампы и т.д)
  • Низковольтные диммируемые группы света (светодиодная подсветка)
  • Низковольтные недиммируемые группы света (трековые светильники)

Подключение высоковольтных групп света

Для подключения основных групп света на 220 вольт были использованы Z-wave модули, установленные в подрозетники от компании FIBARO.

Для подключения всех модулей Z-wave к контроллеру Wiren Board был использован Sprut.stick Z-Wave.

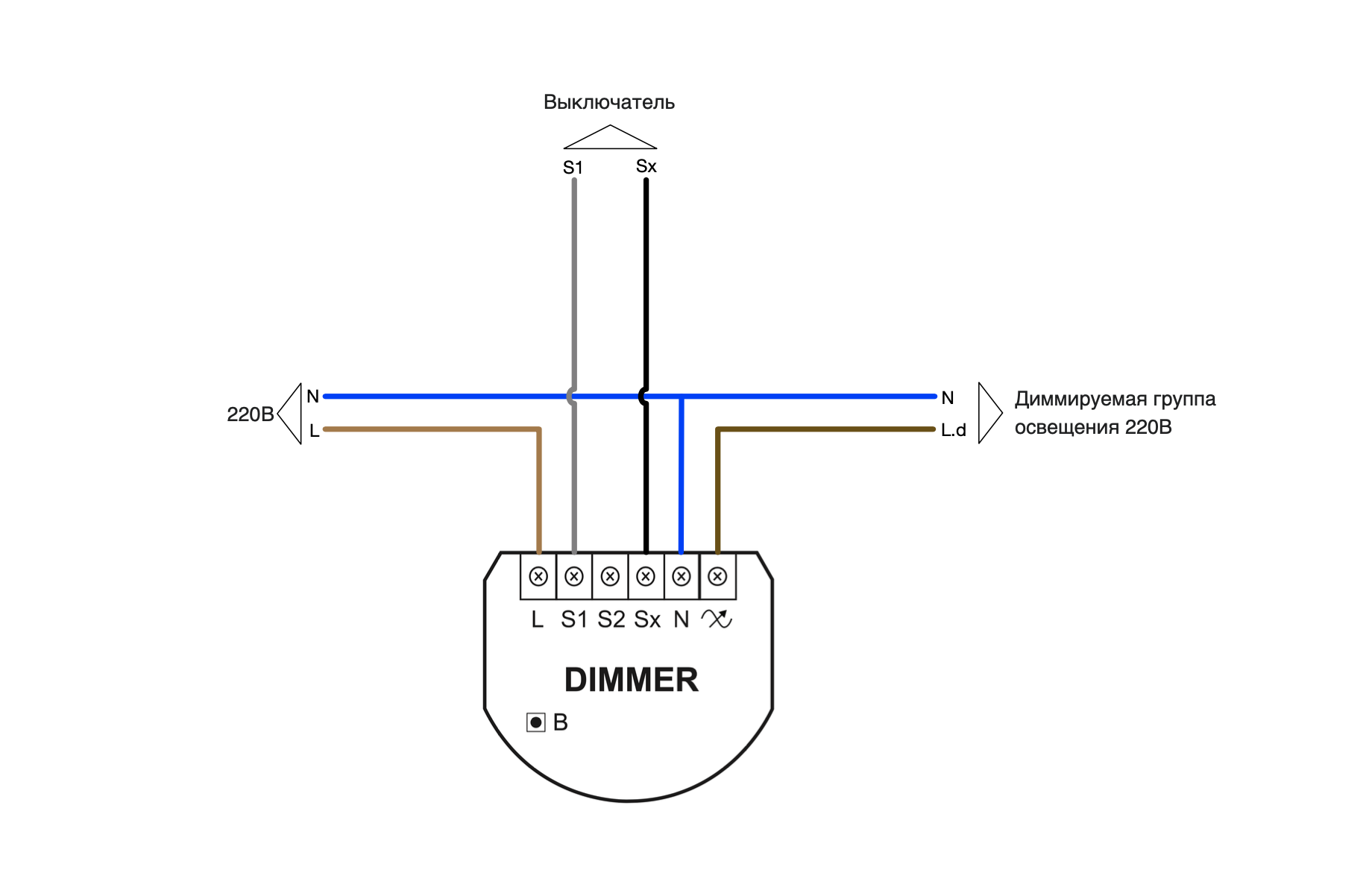

Группы света на 220 вольт с поддержкой диммирования подключаются к модулю Fibaro Dimmer 2 (FGD-212) согласно схеме:

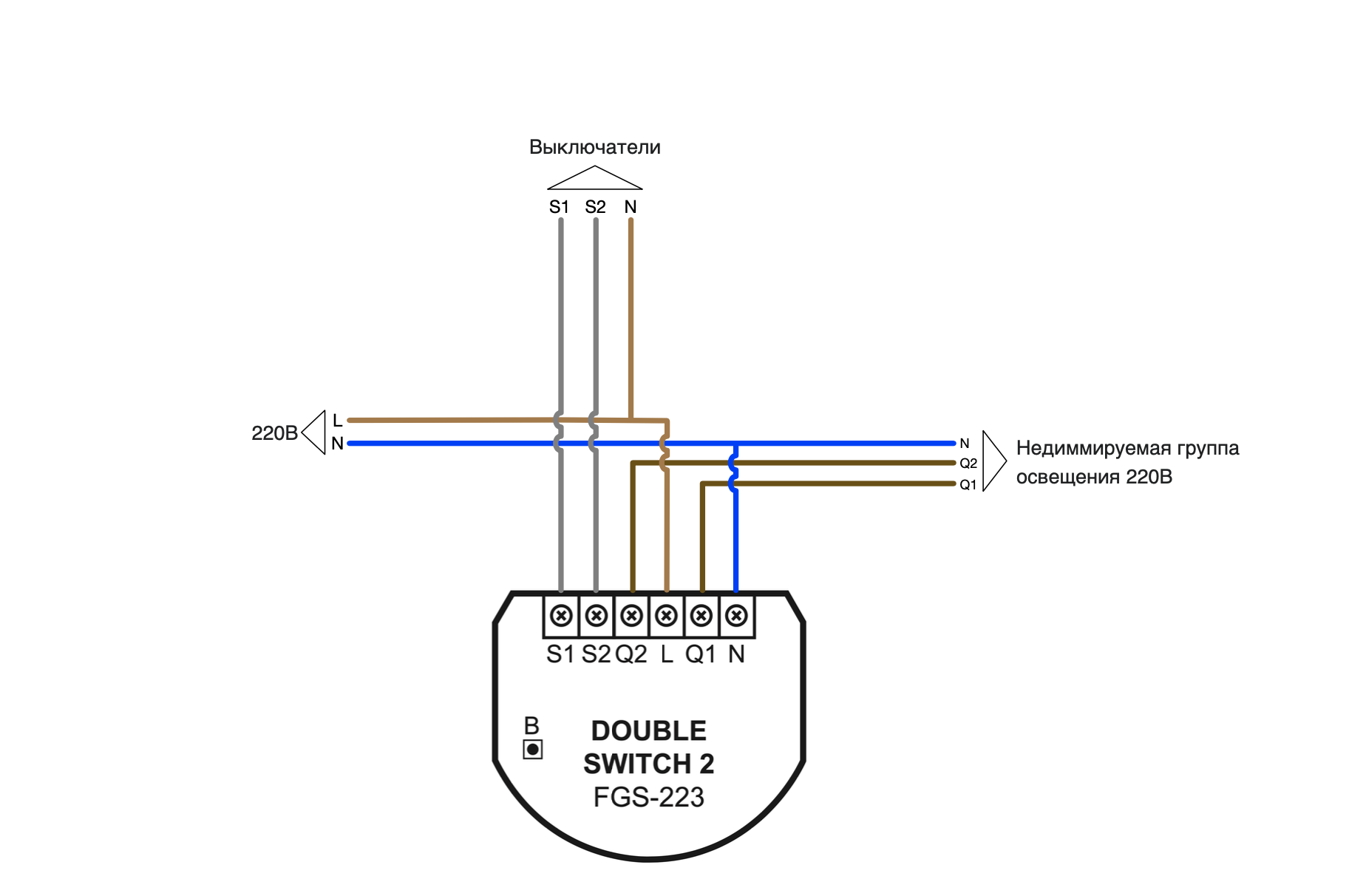

Группы света на 220 вольт без поддержки диммирования подключаются к модулю Fibaro Double Switch (FGS-223) согласно схеме:

Подключение трековых светильников

По всему контуру кухни-гостиной расположен трек с магнитными светильниками на 48 вольт.

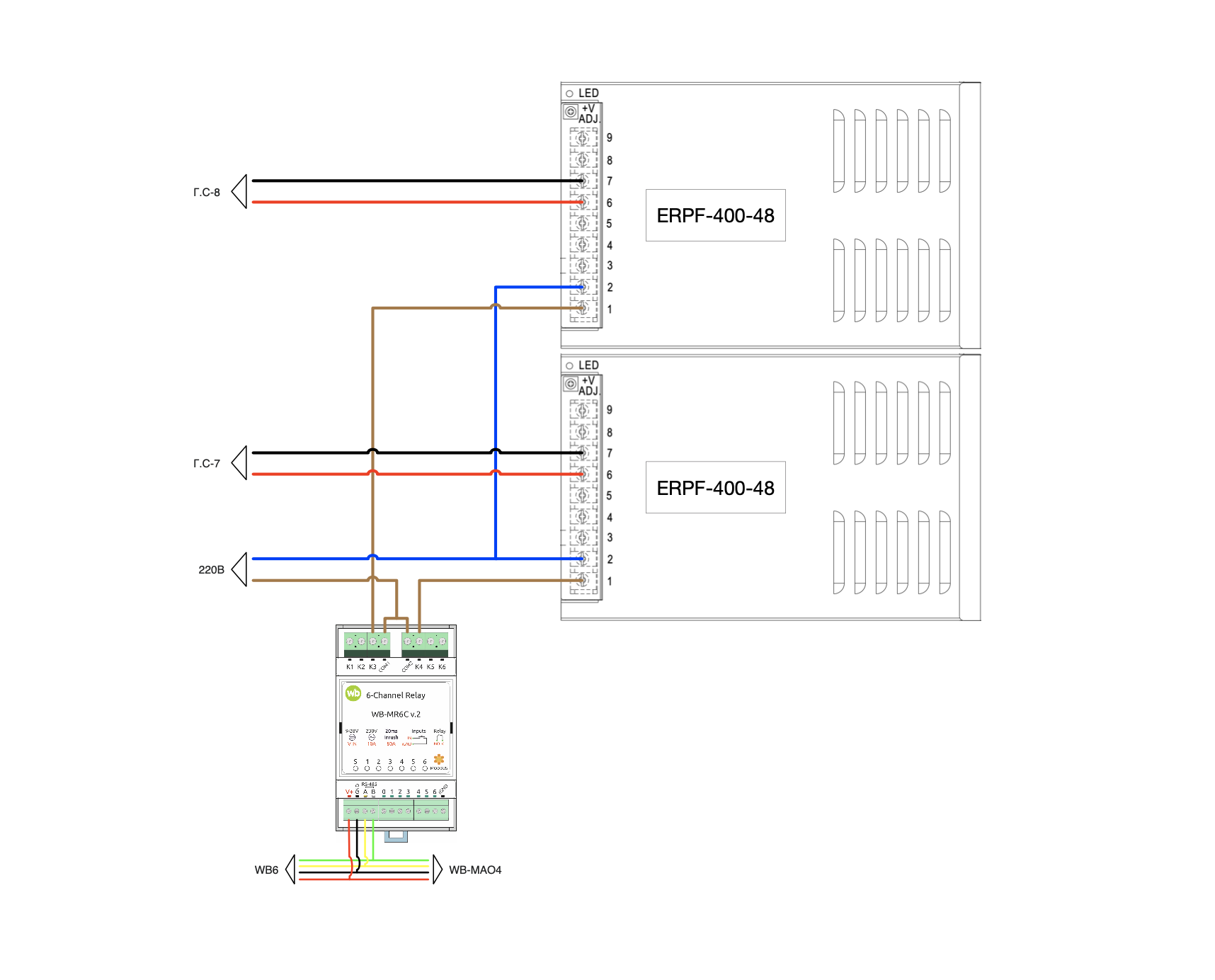

Из-за высокой суммарной мощности трековой системы (600 Вт), было принято решение разделить всю систему на 2 участка с раздельным управлением и отдельными блоками питания на каждый.

Контроль трековой системы осуществляется при помощи модуля WB-MR6C v.2.

Подключение низковольтной диммируемой светодиодной подсветки

Мощности групп низковольтной подсветки, предусмотрено проектом, сильно разнятся. В связи с этим было принято решение отказаться от классической схемы управления через ШИМ контроллеры и усилители для большинства групп подсветки, в пользу протокола 0-10В в связке с блоками питания с регулируемым напряжением по этому же протоколу.

Для контроля светодиодной подсветки по протоколу 0-10В были установлены модули WB-MAO4 и WB-MRGBW-D для управления по ШИМ.

Подключение выключателей

Для управления светом во всей квартире используются выключатели JUNG с механизмом без фиксации.

Для групп света с диммированием реализована следующая логика выключателей:

  • Короткое нажатие - включить/выключить свет
  • Длительное нажатие - изменение яркости от 0 до 100% и наоборот
  • Двойное нажатие - установка яркости света на 100%

Выключатели от групп света, управляемых по протоколу 0-10В, подключены к модулям WBIO-DI-WD-14, все остальные - к модулям реле WB-MR6C v.2 и ШИМ контроллеру WB-MRGBW-D.

Мастер-выключатель

По пожеланию заказчика в проект был добавлен выключатель, расположенный возле входной двери, для отключения всего света в квартире и перевода всего климатического оборудования в эко-режим.

В данном выключателе реализована следующая логика:

  • Однократное нажатие - выключение всего света в квартире, перевод всех кондиционеров в эко-режим, уменьшение мощности вентиляции до минимума и выключение увлажнителя воздуха.
  • Двукратное нажатие - возвращение всего света и климатического оборудования в изначальное состояние.


Климат-контроль

В квартире реализовано управление 4 кондиционерами, 6 батареями водяного отопления, системой вентиляции и системой увлажнения воздуха.

За контроль состояния климата в квартире отвечают 8 проводных и 15 беспроводных климатических датчиков.

Управление кондиционерами

В квартире установлено 2 кассетных и 2 канальных кондиционера Mitsubishi.

Так как данные кондиционеры не поддерживают протокол Modbus, для их интеграции в систему умного дома использованы модули Intesis ME-AC-MBS-1, подключенные напрямую к кондиционеру в порт CN105.

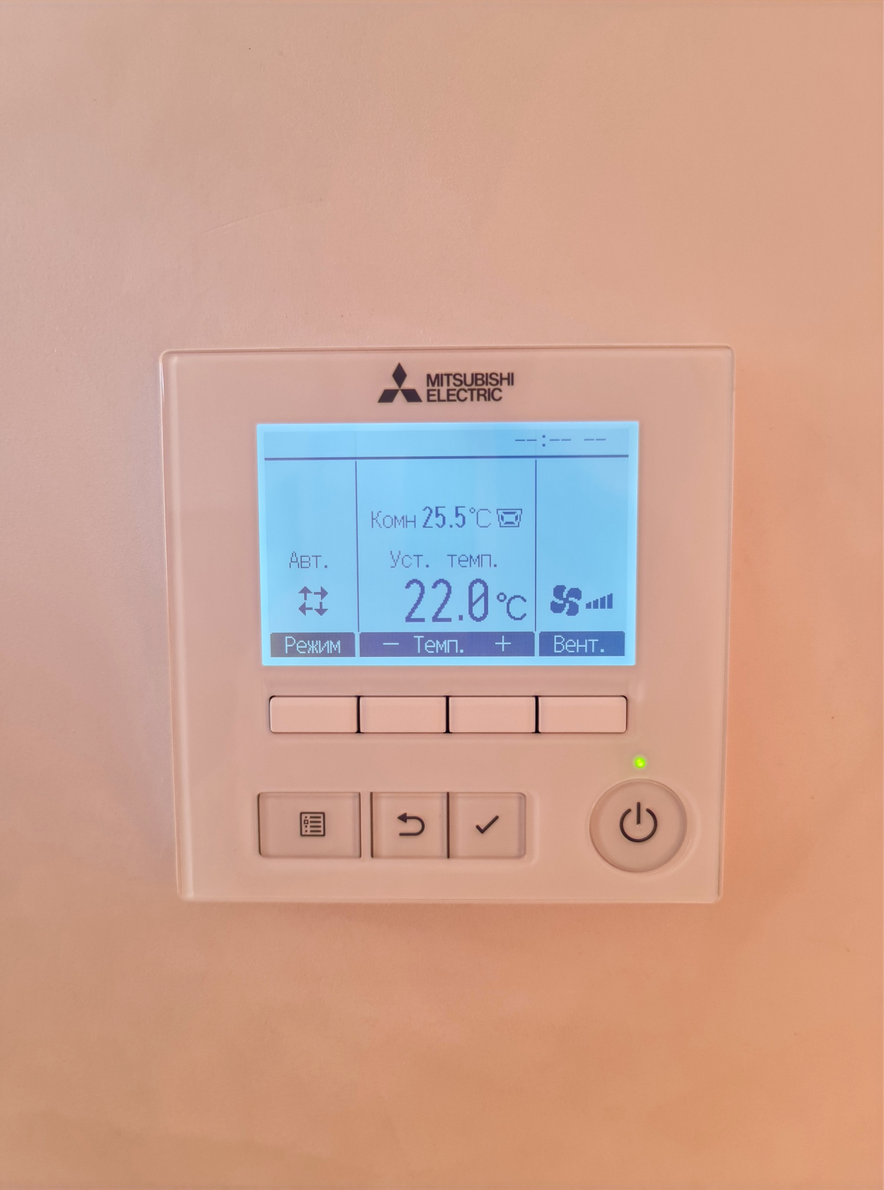

Управление кондиционерами происходит двумя способами: при помощи настенных панелей управления и мобильных устройств.

Управление батареями водяного отопления

Всего в квартире установлено 6 батарей:

  • В гостиной - 3 шт.
  • В первой детской комнате - 1 шт.
  • Во второй детской комнате - 1 шт.
  • В местер-спальне - 1 шт.

Все батареи подключены к водяному коллектору, находящемуся под первым щитом. Для управления выводами коллектора используются сервоклапаны.

Для управления сервоклапанами использован модуль реле WBIO-DO-R10A-8.

Управление системой вентиляции и увлажнения воздуха

За вентиляцию квартиры отвечает вент-машина Komfovent Domekt r400f, работающая совместно с увлажнителем воздуха Carel UE003XD0E1. Оба устройства управляются по протоколу Modbus.

Управление вентиляцией происходит при помощи настенной панели и мобильных устройств.

Система мониторинга климата квартиры

Для отслеживания параметров климата в квартире используются 8 проводных мультисенсоров WB-MSW v.3, установленных на потолках в каждой комнате и отслеживающих уровни температуры, влажности, освещенности, движения, уровня шума, концентрации CO2 и летучих органических соединений.

В качестве дополнительных датчиков, для более точного определения температуры и влажности, используются 15 беспроводных Zigbee датчиков температуры и влажности Aqara (WSDCGQ11LM).


Умные шторы

В квартире установлено 8 электро-карнизов для штор и тюлей, по 2 на каждое окно. 6 карнизов расположены в кухне-гостиной и 2 в мастер-спальне.

В качестве приводов для карнизов используются моторы NOVO с фазным управлением. В качестве управляющего модуля - FIBARO Roller Shutter 3 (FGR-223).

Для одновременного управления несколькими карнизами в гостиной, вместе с модулем FIBARO используются устройства группового управления ГУ-4.3М.


Системы защиты от затопления

За защиту от протечек отвечает комплект BUGATTI PROW+ от компании NEPTUN с 5 беспроводными датчиками, расположенными в ванных комнатах, прачечной и кухне.

Контролер системы установлен в коллекторном шкафу, находящемся в одной их ванных комнат.

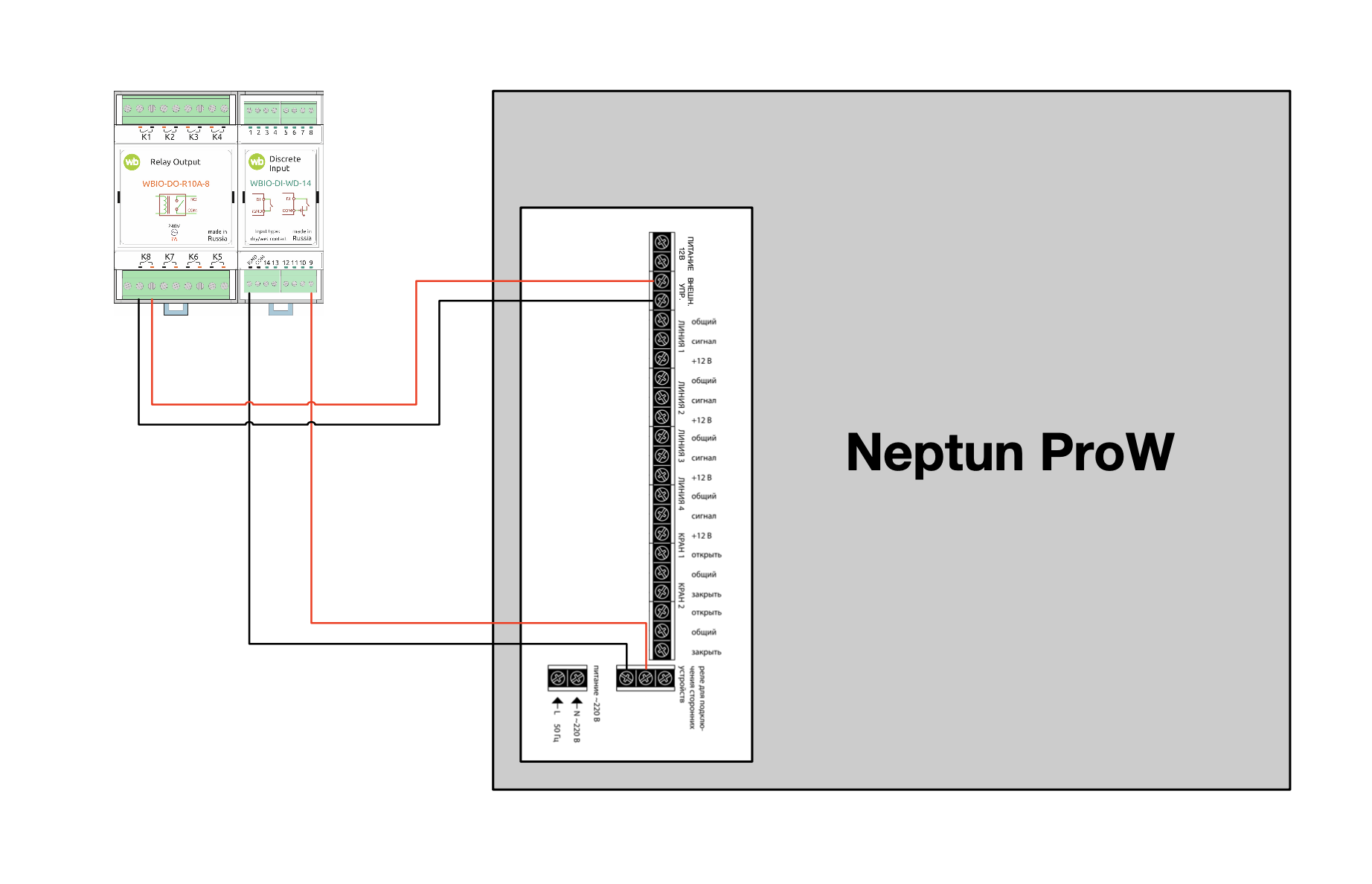

Интеграция системы NEPTUN в умный дом обеспечена при помощи сухих контактов, подключаемых к модулю реле WBIO-DO-R10A-8 и модулю дискретных входов WBIO-DI-WD-14.


WI-FI и интернет в квартире

Площадь квартиры составляет 200 м², поэтому было принято решение установить 3 WI-FI MESH роутера TP-Link Deco M9 Plus для равномерного и бесшовного покрытия WI-FI. Роутеры расположены в коридоре, гостиной и одной из детских комнат.

Для подключения интернет-розеток использован коммутатор на 16 гигабитных портов TP-LINK TL-SG1016D V6.


Управление умным домом, сценарии

Управлять всеми устройствами в квартире можно тремя разными способами:

  • При помощи выключателей и настенных панелей
  • При помощи приложения "Дом"
  • При помощи голосовых команд через Apple HomePod

Управление через приложение "Дом"

В данном приложении можно управлять всеми приборами, подключёнными к системе умного дома, а также запускать различные сценарии.

На главном экране приложения собрана вся информация о климате в квартире, статусы работы всех активных приборов, а также избранные устройства и сценарии.

Во вкладке комнат, помимо "реальных" помещений, есть 3 виртуальных:

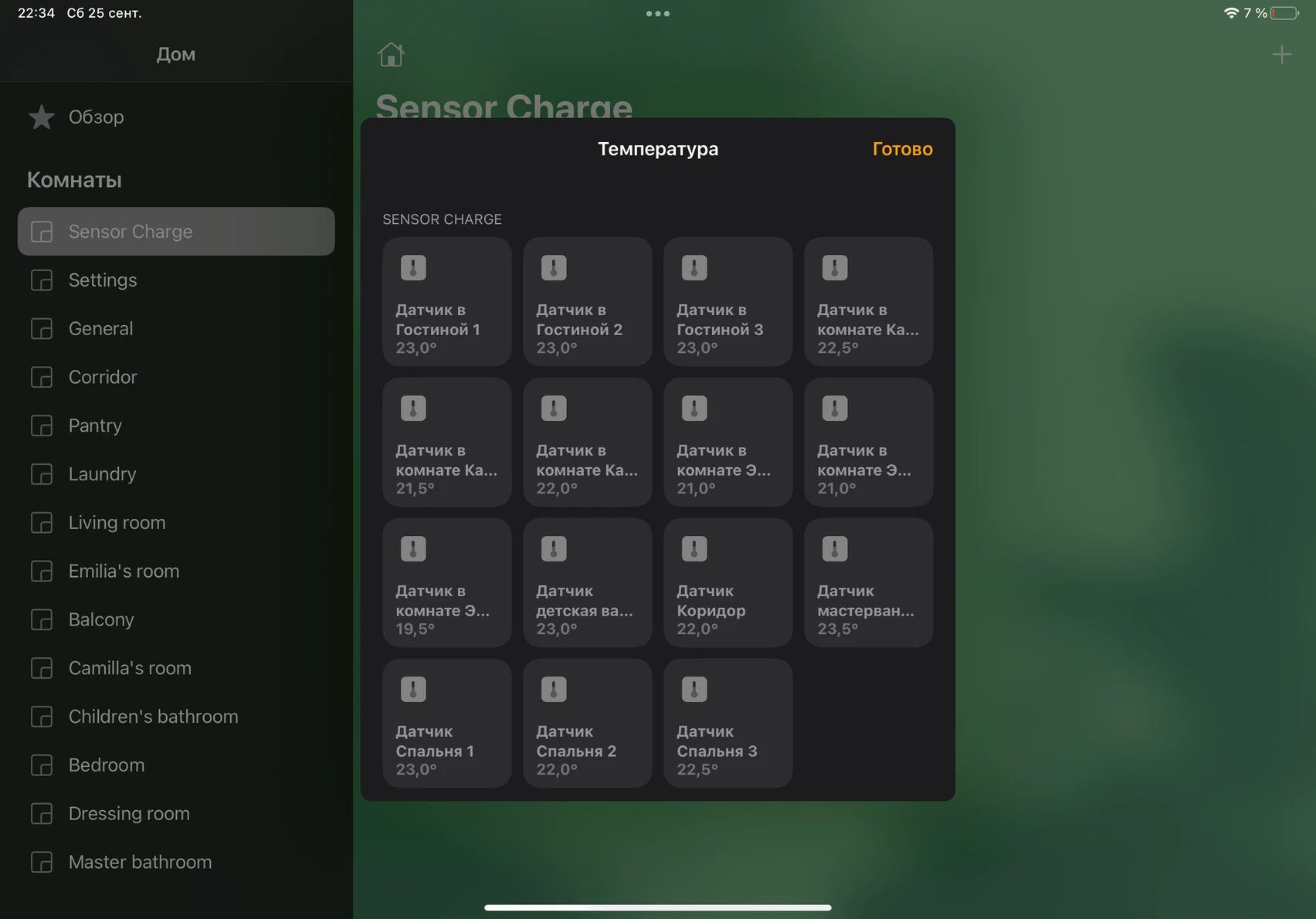

  • Sensor charge - комната, в которой отображается заряд всех беспроводных датчиков.
  • Settings - комната, в которой можно выбрать различные режимы работы автоматического включения освещения, активировать поиск новых устройств и перезагрузить контроллер умного дома.

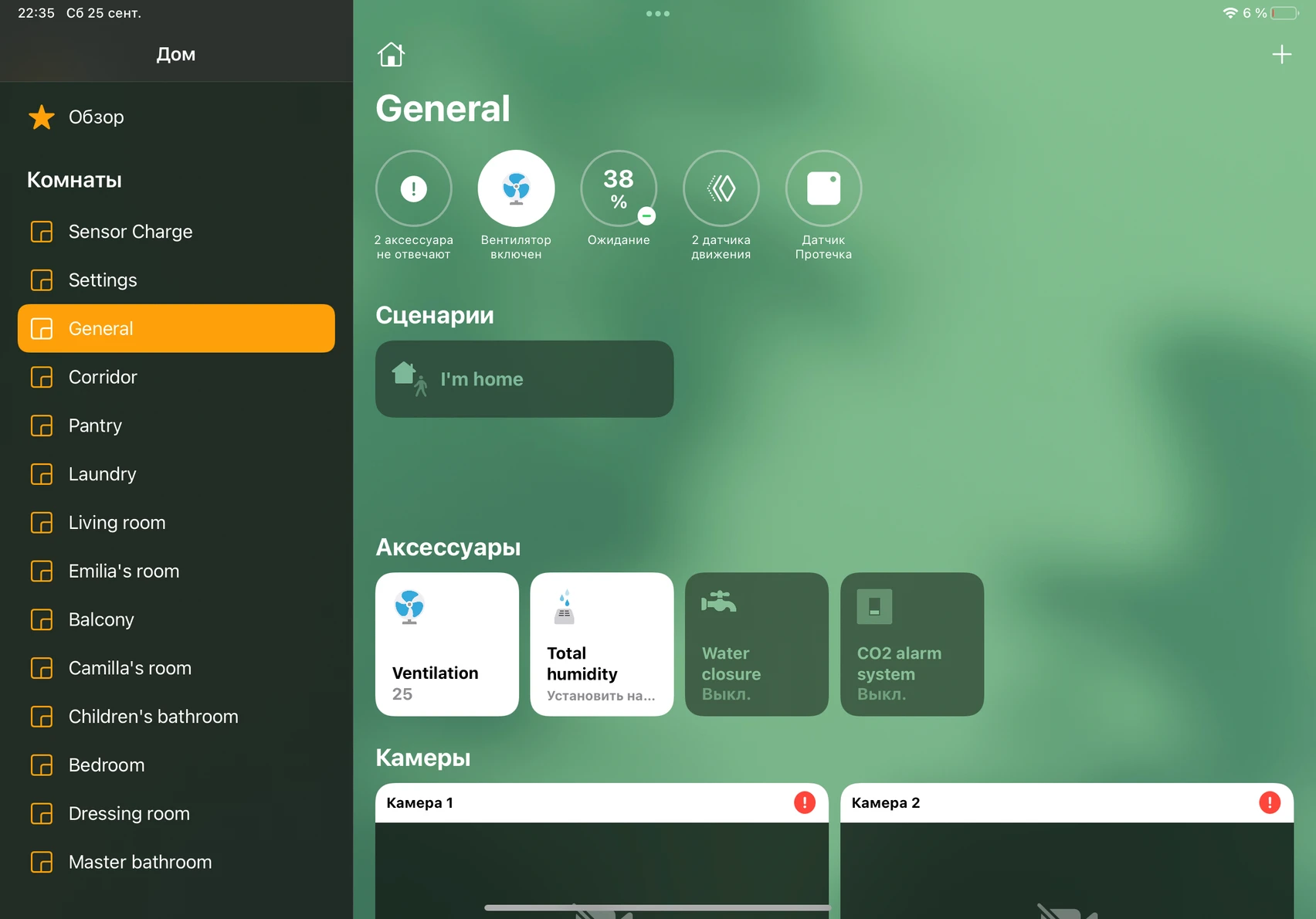

  • General - комната, в которой собраны общие устройства для всей квартиры, такие как система вентиляции, система увлажнения, система защиты от протечек и сигнализация превышения уровня углекислого газа.

Сценарии

Для удобства управления всеми устройствами в квартире, для каждой комнаты и всего дома в целом были созданы различные сценарии.

Например, вот некоторые из них для гостиной:

  • Breakfast – открытие штор, включение люстры над обеденным столом на 50%, включение лёгкой музыки
  • Dinner – включение люстры над обеденным столом на 70%, люстр над кухонным островом на 100%, подсветки фартука и кухни на 60% и включение джазовой музыки
  • Cleaning – открытие штор и тюлей, включение всего света в гостиной, включение энергичной музыки
  • Chill – включение всей подсветки на минимальную яркость, включение спокойной музыки
  • Concert – закрытие штор, включение подсветки ТВ и штор на минимальную яркость, включение подсветки стеллажей на максимальную яркость
  • Party – закрытие штор, включение всей подсветки на яркость 50%, включение подсветки фартука и люстры над кухонным островом на 80%, включение танцевальной музыки
  • Cinema – закрытие штор, включение подсветки ТВ на 20%, включение подсветки фартука на 60%

Управление голосом через HomePod

Для проигрывания фоновой музыки и голосового управления устройствами на английском языке, в качестве умной колонки был выбран Apple HomePod.

С его помощью можно управлять приборами в квартире и запускать различные сценарии, так же как и из приложения "Дом".


Выводы

Нам полностью удалось реализовать данный проект в соответствии с поставленными задачами в установленный срок.

  • В ходе работ были выявлены некоторые особенности в работе с оборудованием Wiren Board, которые стоит учитывать в дальнейшем.
  • Связка оборудования от Wiren Board и ПО SprutHub является одной из лучших в средней и высокой ценовых категориях и дает невероятную гибкость работы и масштабирования системы под различные задачи.
  • Использование сценариев и голосового управления в квартирах и домах с большим количеством групп освещения и устройств является необходимым, так как благодаря этому полностью отпадает необходимость в ручном управление освещением и устройствами.
  • Использование нескольких протоколов связи и ПО SprutHub позволит в дальнейшем легко расширить систему, просто добавляя в нее различные Zigbee и Z-Wave устройства.

Подводя итоги, хочется выразить благодарность дизайн-студии ReRoom за оказанное доверие и эффективную совместную работу, а также всему сообществу Sprut.ai, за ПО SprutHub и помощь в работе с ним :)


P.S.

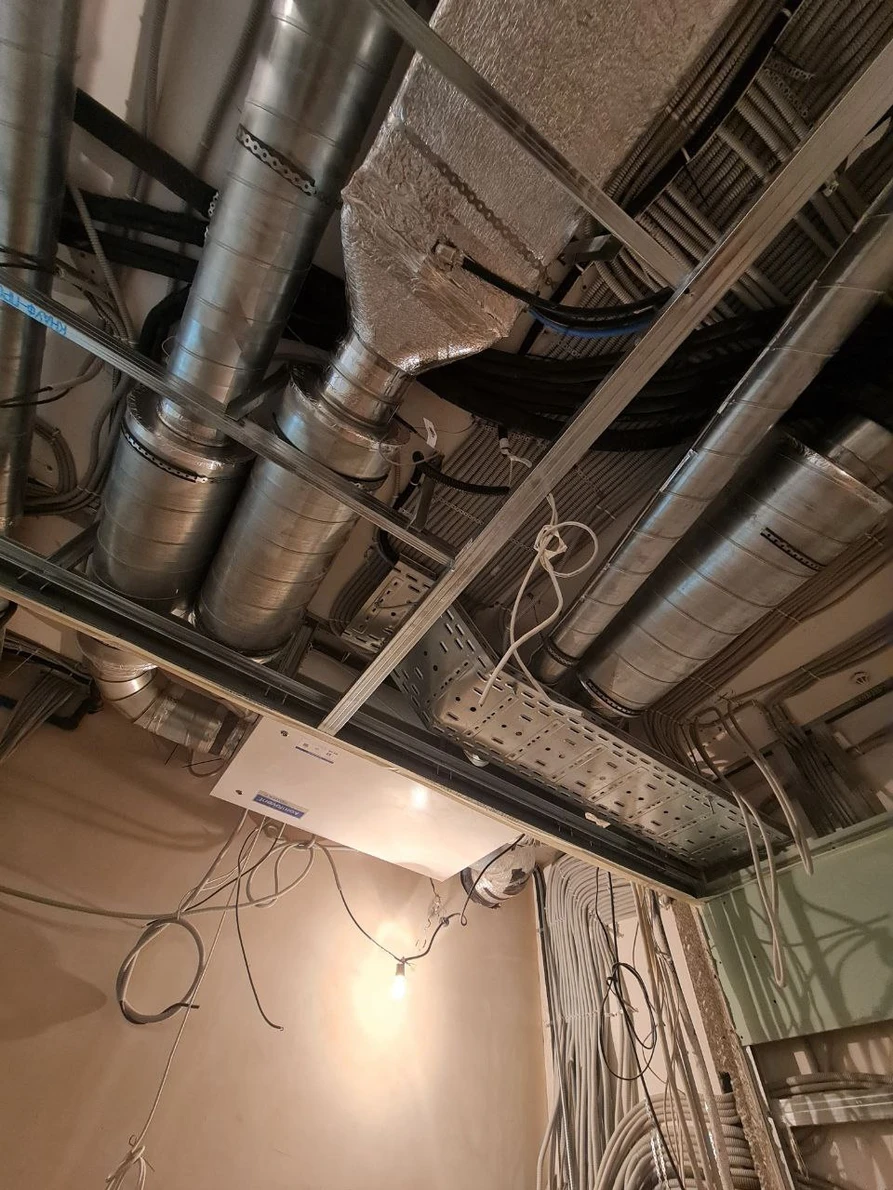

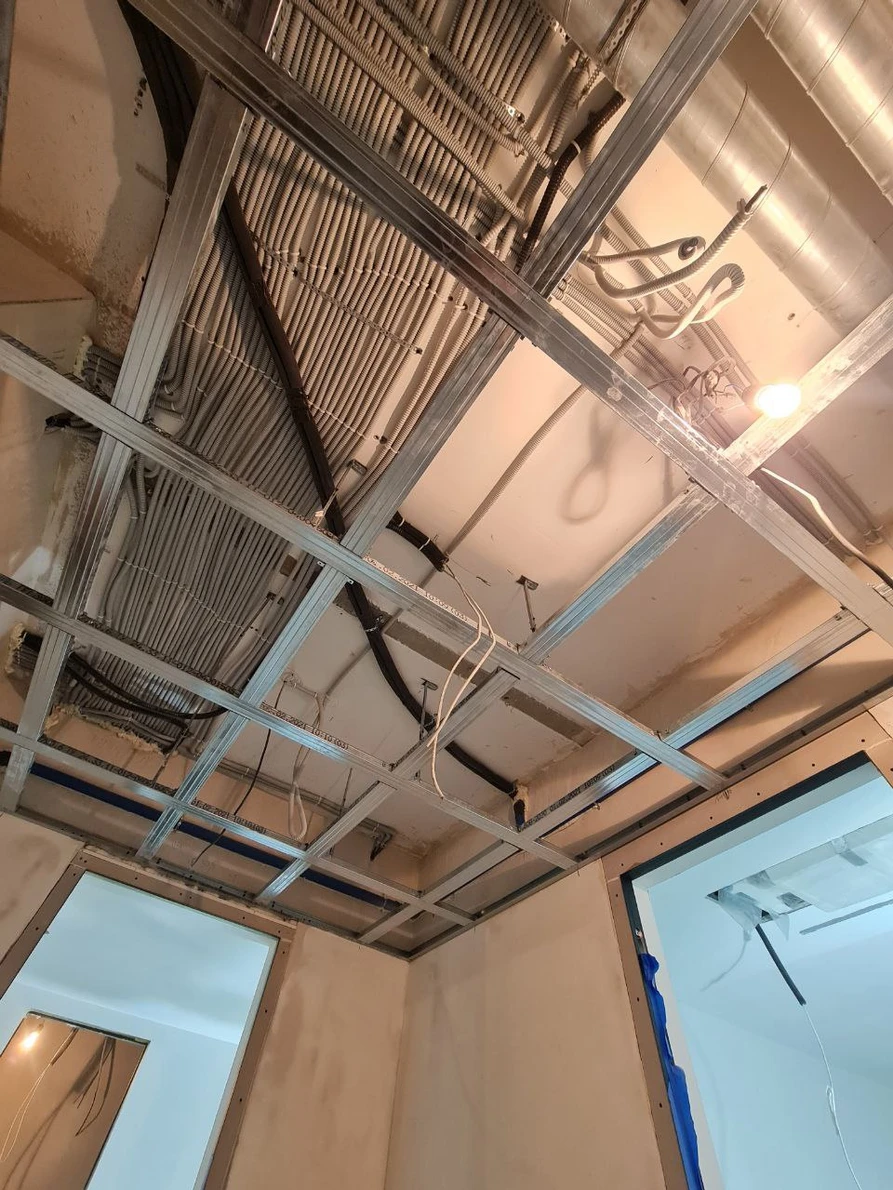

Немного фото с процесса ремонта


И фото завершенного ремонта


Все новости мира умных домов - t.me/SprutAI_News или Instagram
Остались вопросы? Мы в Telegram - @SprutAI

  1. Андрей Куликов (nightguest)

    где берутся такие ... заказчики, которые за это столько платят???

    • Алексей Сметанин (geniusalexey)

      Больше интересно узнать стоимость системы в процентном отношении от итоговой стоимости дома/квартиры. (Например система умного дома вышла 5% от общей стоимости...)

      • Иван Шойтов (navish)
        Home Paradise 29 дней назад

        Добрый день! Все оборудование суммарно стоило 783 000 рублей. К сожалению, точную стоимость квартиры и ремонта мы не знаем, но если считать примерно, то стоимость умного дома от всей суммы составляет менее 1%.

    • (Alex.msc)
      (Alex.msc) 29 дней назад

      Столько это сколько?)

  2. (Alex.msc)
    (Alex.msc) 29 дней назад

    А каким образом настроено включение музыки конкретного стиля (лёгкая, спокойная, энергичная и тд)?

    • (S_E_R_G_I_O)
      (S_E_R_G_I_O) 29 дней назад

      Думаю, плейлистами

    • Валентин Новаковский  (Valnov)

      Или радиостанциями в Apple Music.

    • Иван Шойтов (navish)
      Home Paradise 29 дней назад
      Здравствуйте! Включение музыки реализовано в рамках сценариев в HomeKit. При настройке сценариев в HomeKit для HomePod есть возможность выбрать, какую музыку он будет играть, можно выбрать определенный трек, плейлист или радиостанцию. В данном проекте выбирались тематические плейлисты.

  3. Валентин Новаковский  (Valnov)

    Однако тема не раскрыта… Цена???

    • Иван Шойтов (navish)
      Home Paradise отредактировано 29 дней назад

      Добрый день! Все оборудование суммарно стоило 783 000 рублей.

  4. (nikita.yuryev)
    (nikita.yuryev) 27 дней назад

    Странное решение в связке с ВБ использовать фибаро в подрозетниках… если только проводку до вас не сделали.

    • Иван Шойтов (navish)
      Home Paradise 22 дня назад

      Здравствуйте! Решение использовать беспроводные модули для управления светом с первого взгляда действительно может показаться немного странным, но это было обоснованное и вынужденное решение. Дело в том, что пространство для щитов было сильно ограничено, и для вывода всех групп света и штор в щиты там бы просто не хватило места, ни в самих щитах для установки модулей, ни возле них для ввода всех проводов от групп света. По этому совместно с электриками и заказчиком было принято решение использовать беспроводные модули. Так же данное решение позволило  сократить расходы на закупку кабеля и его прокладку.

  5. Ильнур Асылгузин (Asylguzin)

    Wirenboard 6 c установленным ПО SPRUHUB это готовое решение? Как можно его протестировать или приобрести - имею ввиду ПО SPRUTHUB (оборудование уже имеется)?

     На каких этапах строительства начинаете ПИР или составляется ТЗ? В каких городах работаете?

    • Иван Шойтов (navish)
      Home Paradise 22 дня назад

      Здравствуйте! К сожалению, на данный момент Wirenboard 6 с предустановленным ПО Sprut.hub в продаже нет. В будущем должна появиться такая версия, уже на базе обновлённого контроллера Wirenboard 7, с увеличенной производительностью. Сейчас данное ПО можно установить и протестировать на Wirenboard самостоятельно в рамках программы тестирования. Для этого вы можете написать Олегу в telegram (@Sprut666666) и он уже подскажет как это сделать.

      Составление ТЗ для умного дома обычно происходит на этапе разработки дизайн-проекта объекта, когда есть представление, что нужно будет сделать, какими устройствами управлять и т.д. Разработка непосредственно проекта умного дома начинается после утверждения дизайн проекта, когда уже точно известно сколько будет групп света, какие они, сколько будет установленно кондиционеров и другого климатического оборудования, какое оно будет и т.д. После завершения работ по составлению проекта умного дома, мы передаем уже свое ТЗ дизайн студии или строителям, для внесения необходимых изменения в проект объекта для реализации системы умного дома (сколько предусмотреть дополнительного места в щитах для установки оборудования умного дома, как и куда проложить провода и т.д).

      Если решение об установке системы умного дома принимается уже после начала строительных работ, а именно после начала установки всех инженерных систем, то тогда все решения принимаются уже в частном порядке, для минимизации вносимых изменений в уже сделанные работы. Нам передается ТЗ на то, что бы заказчик хотел видеть в умном доме, мы анализируем как это можно будет сделать с учетом того, что уже имеется и составляем варианты. После составления вариантов реализации мы передаем всю информацию заказчику, и если его все утраивает, начинаем разработку проекта.

      Мы работаем в Санкт-Петербурге, но если вы из другого города, то мы можем разработать проект и составить ТЗ удаленно.


  6. Dmitry Komarov (dmit2k)
    Dmitry Komarov (dmit2k) 10 дней назад

    Добрый день, вопрос по поводу голосового управления через HomePod - а там разве уже появилась поддержка русского языка в Сири? Насколько я помню, до недавнего времени Сири по-русски общалась только через iOS устройства?..

    • Иван Шойтов (navish)
      Home Paradise 7 дней назад

      Здравствуйте! К сожалению, русского языка по-прежнему нет. Через HomePod все управляется на английском.

      • Dmitry Komarov (dmit2k)
        Dmitry Komarov (dmit2k) 7 дней назад

        А почему тогда использовали HomePod, а не Яндекс колонки с Алисой? Просто интересно, я последние пару лет только Яндекс / Алису для голосового управления и музыки в проектах по УД использую.

        • Иван Шойтов (navish)
          Home Paradise отредактировано 7 дней назад

          Пожелание заказчика. Он свободно говорит на английском и пользуется только экосистемой от Apple, по этому решили чтобы не отходить от экосистемы поставить HomePod. А так мы тоже в основном ставим Алису, она для людей уже родной стала)

К списку работ

Контакты

Сайтhttps://www.home-paradise.ru
E-mailinfo@home-paradise.ru
Телефон+7 937 717-94-88
Telegramt.me/smart_HomeParadise
Instagraminstagram.com/smart.homeparadise/
Адрес197198, Россия, г. Санкт-Петербург, пр-кт. Добролюбова, д. 1/79
ПромокодSPRUT.AI
По этом коду вы получите персональное обслуживание

Последние вопросы

Пользователи еще не задавали вопросы
