HomeKit термостат для электрического котла - Protherm RAY 9K

Наткнулся на статью Дмитрия Батюшина - Термостат для котла на ESP8266 с поддержкой Apple HomeKit, начал экспериментировать с железом и понял что данное решение отлично, но не для меня. После поисков готовых решений остановился на Smart Thermostat от производителя Netatmo. Понравилась простота в интеграции, обслуживании и немаловажный фактор - цена 4000 Чешских крон (примерно 150€).


Хочу обратить внимание на то что в моем случае мне был необходим термостат который регулирует включение и выключение по заданному графику - 24 часа с недельным интервалом. Регулировка температуры в отдельных комнатах пока не нужна, хотя в будущем хочу сделать. Крутится в голове идея размещения электро головок на каждую ветку и сопряжение с датчиками от Aqara, но все это позже.

Упаковка выглядит солидно. Содержимое сложено в мягких холдерах этажно над собой
Термостат - работает от 3х маленьких батареек, имеет E-Ink дисплей. Предусмотрена монтаж на стену. Возможно расположение в горизонтальном или вертикальном положении дисплея.
Контроллер - имеет 4 выхода два из которых на котел и два на питание от 220 В.
Инструкции по установке
Монтажная рамка на стену
Общее содержание упаковки. Термостат и Контроллер сделаны из пластика, приятен на ощупь.

Монтаж

Внешний вид гребенки водяного теплого пола. Одновременно здесь господа электрики свели кабеля из каждой комнатной заготовки под термостат.

Как оказалось замена термостатов на самом деле довольно проста. В моем случае достаточно было отсоединить старый а на его место подсоединить новый.
Подключение старого термостата
Замена на контроллер Netatmo

После подключения Контроллера к сети необходимо открыть приложение ENERGY которое на ломанном русском языке вас интерактивно сопровождает в сопряжении с WiFi и настройкой работы котла.

Процесс соединения и настройки настолько быстр что просто даже не было возможности делать пошаговые скриншоты. Последним шагом при настройке Вам будет предложено добавить термостат в Apple HomeKit. С первого раза у меня не получилось - не было кода под которым нужно добавлять устройство в кита. В панике начал искать в бумагах, на коробке. Уже в отчаяние посмотрел на дисплей термостата, все оказалось намного проще, код автоматически появляется на дисплее когда вы выбираете добавление в кит.
Левый скриншот внешний вид приложения Энергия, средний и правый уже настройки в ките. Хочу еще обратить внимание на то что в момент настройки оборудования вы указываете свое местоположение, на основании которого происходит подгрузка внешней температуры и приспособление к стилю работы котла.
Внешний вид пункта настроек, моего графика работы и настройка температурных режимов.

Плюсы

  1. Homekit - сертефикация
  2. Работа из коробки во всех направлениях
  3. Простота в монтаже и интеграции
  4. Русская локализация приложения

Минусы

Для некоторых это будет цена

P.S.

Покупкой я остался очень доволен. В процессе последующей эксплуатации может быть что то еще найдется что здесь не написал, обещаю что дополню.

Всем удачного дня и хорошего настроения


Фоток готового результата нет =( добавишь ?

+ немного вводит в смуту фотка гребёнки )

Вселюсь в дом добавлю фоток и обновлю/добавлю.
Все использованные фото в статье мои :)



Про регулировку в отдельных комнатах сначала тоже не думал, а потом необходимость появилась) Покупил дополнительный клапан на батарею, все супер работает. Можно настраивать приоритет

1000x_image.jpeg?15513766421000x_image.jpeg?1551376520

на классическую батарею можно оригинал термоголовки от Netatmo, с гребенкой во первых нет там столько места для их монтажа а во вторых там принцип немного другой - они сами меряют температуру.

Если обогрев осуществляется только тёплыми полами, без радиаторов отопления, то регулировать температуру по помещениям гиблое занятие. ТП имеют заметную инертность

Основное отопление в доме - теплые полы, в дополнение - камин с воздуховодами в каждую комнату(нужна идея как регулировать вентили).

Ребята отрегулировали отопление так что во всем доме одна и та-же температура в каждой комнате и всех помещениях.

Принцип регулировки температуры основан на скорости протока в каждой ветке за что отвечает собственно гребенка и верхние вентили, но так же можно прижимать скорость на нижней части гребенки тем самым дополнительно регулировать проток и следственно температуру.

Лайк за статью и фамилию!

На картинках видно «наружную» температуру. Девайс имеет вход для подключения уличного датчика? Или берет «среднюю температуру по больнице» из интернета?


За статью - СПАСИБО. Было бы неплохо добавить ссылку на девайс


P.S. На фото не увидел «старого» датчика (термостата).


WAGO, в данном случае - зло.

Производитель делает Метеостанции, в моем случае идет средняя температура из тырнета.
"Старый" ему 14 дней после установки стыдно показывать, сейчас оставил как раритет дырку закрывает в стеке :D

Правильно Вам все отрегулировали. Из-за инертности ТП регулировать ( днём отключать для экономии) мало полезное занятие. Можно постепенно уменьшать общую температуру, с наступлением потепления или наоборот - увеличивать в начале отопительного сезона. Остальное все от лукавого.

Но если хотите, можно заморочится и бесполезно потратить деньги, Установив термоголовки на гребенки, взамен «ручных» уже имеющихся.

"Крутится в голове идея размещения электро головок на каждую ветку и сопряжение с датчиками от Aqara"

- такая же мысль имеется! Очень жду продолжения статьи!



1000x_image.jpeg?1551518128

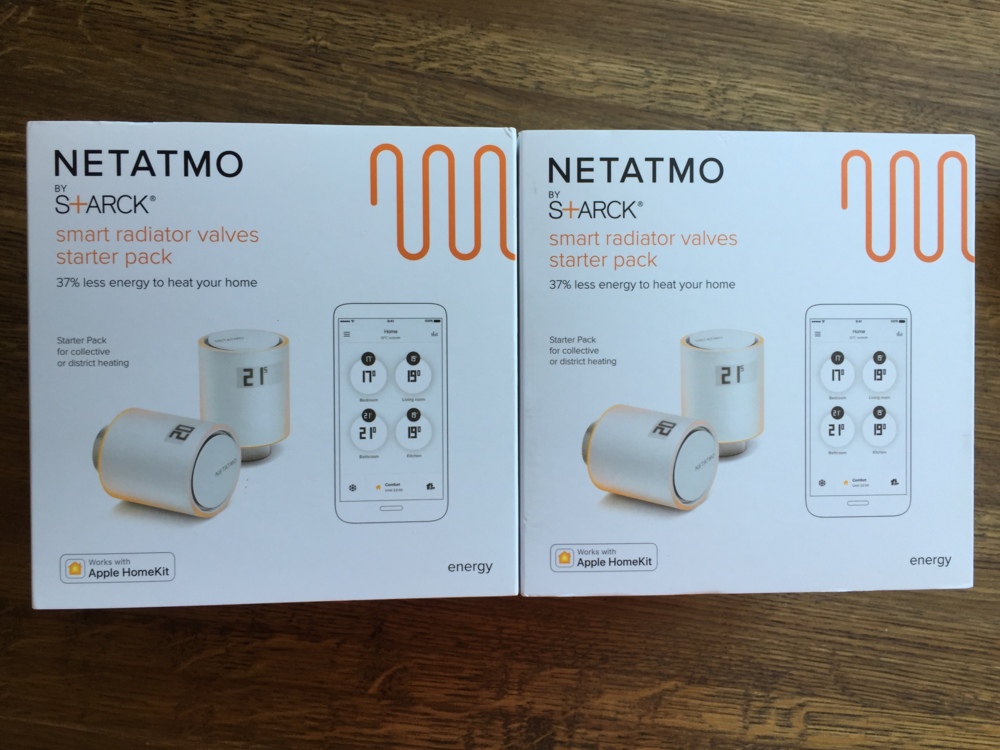

netatmo отличные ребята, использую около 2-х месяцев термоголовки на батареи отопления.

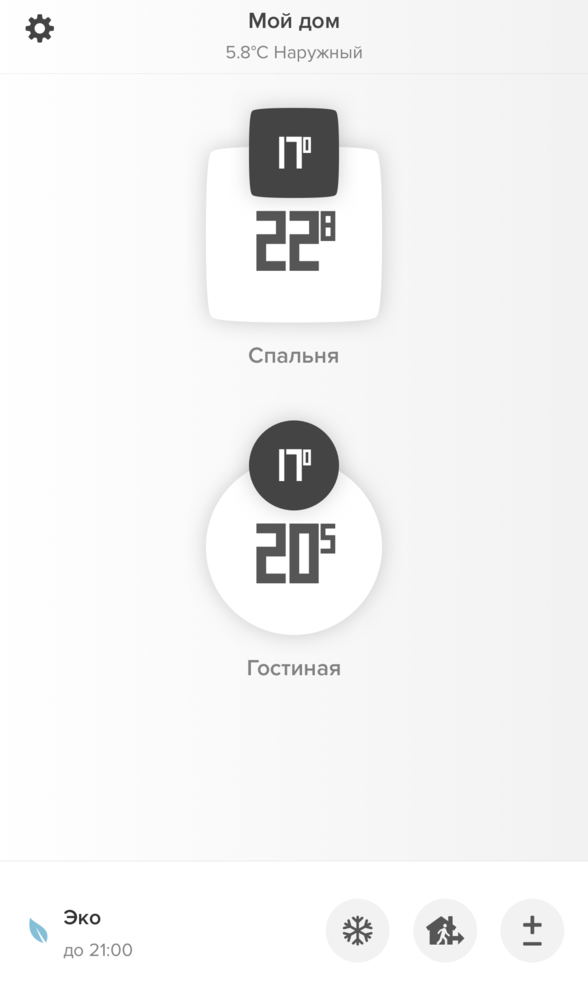

В одном наборе 2 термоголовки и один хаб. К одному хабу цепляется до 20 головок (но, точно не помню). Используется тоже самое приложение, так что, если вы хотите управлять котлом и батареями - netatmo хороший выбор!

1000x_image.png?15515186531000x_image.jpeg?15515185421000x_image.jpeg?1551518713
