Интеграция подъездного и домашнего домофона в умный дом

В свое время, в недалеком прошлом, подарили мне на на новоселье монитор-домофон фирмы Commax. Соответственно, докупил вызывную панельку и поставил возле входа в квартиру. При этом аудио трубка подъездного домофона стояла рядом и работала параллельно, что не очень устраивало. Через некоторое время прикупил адаптер и подключил подъездный домофон на монитор. Работало в таком режиме довольно продолжительное время.

Через некоторое время заинтересовался возможностью принимать звонки в домофон удаленно. Необходимо было устройство, работающее с подъездным (координатным) домофоном и одновременно с домашним домофоном, а также желательно использование существующего на тот момент оборудования. На тот момент, у меня еще не было установлено никаких контроллеров умного дома, не считая локальных систем на протоколе X10, и задача интеграции в умный дом ещё не стояла.

После поисков, я нашел единственный вариант меня устраивающий - это преобразователь интерфейсов домофонии, так называемый "IP портал" DK-103M фирмы BEWARD. Фото нашел только такое:

Портал подключается в разрыв между подъездным (координатным) домофоном, вызывной панелью возле входной двери и панельки монитора. При этом вызов проходит как с подъездного домофона, так и с вызывной панели, установленной возле входной двери, на панель-монитор. Но вызов можно перенаправить на любой компьютер или смартфон (как ios, так и android). Это устройство отлично состыковалось с имеющимся на тот момент у меня устройствами. Схема соединений и вызова приведена ниже:

Для того, чтобы принимать вызов на смартфон не только находясь дома, а в любом месте, необходим "белый" IP адрес домашней сети и соответствующие настройки домашнего роутера. Подробно рассказывать об этом не буду, всё есть в документации.

Портал был куплен, настроен, проверен, оттестирован, но по различным причинам пришлось отложить эксплуатацию в долгий ящик.

Через несколько лет, уже в другой квартире, снова заинтересовался вопросом интеграции домофонии в единую систему. На тот момент уже был куплен контроллер умного дома Home Center 2 (НС2) фирмы Fibaro и вся автоматизация в квартире строится (пока) на базе данного устройства. Требования к качеству видео также подросли. Для управления умным домом хотелось иметь в квартире панель, которая могла вписаться в дизайн и не смотрелась топорно. Рассматривались разные варианты. Одним из приоритетных был вариант установки планшета с переходными панелями и подводом питания. Даже нашел красивые переходные панели для iPad mini. Размещение панели управления умным домом предусматривалось на выходе из квартиры. Там же предполагалось установить панель домофона. Но две панели рядом, ни жене, ни мне не нравились. Да и какая тут интеграция - две раздельно работающие системы.

Решено было посмотреть какие-либо еще варианты. И где-то полгода назад попалось на глаза видео с демонстрацией работы интерком-панели IT82R фирмы Akuvox. Панель работает на Android и позволяет устанавливать сторонние приложения, что как раз дает возможность установить приложение Fibaro для управления НС2. На панели возможно установить следующий режим работы: по умолчанию панель работает как панель управления умным домом, а при появлении вызова с домофона переходит в режим работы домофона. И потом обратно. Панель использует в работе протокол SIP, обеспечивающий различные варианты вызова и связи, также позволяет интегрировать камеры по протоколу RTSP/ONVIF. Для различных задач я дома уже использую базовую DECT станцию с поддержкой SIP. В итоге родилась такая схема (показана упрощенно):

Основой для работы такой схемы является SIP сервер, имеющийся на Fibaro HC2. Все остальные устройства (IP портал, вызывная панель, монитор, DECT станция) являются SIP клиентами и могут как принимать звонки, так и инициировать. Работа IP портала свелась только к работе в качестве преобразователя между подъездным домофоном и SIP устройствами, локальную вызывную панель и монитор от него отключил. От старой вызывной панели решено было отказаться, и я купил новую DS-06A с поддержкой SIP протокола фирмы Beward. Почему объясню чуть позже.

Возможности данной схемы

Получение аудиовызова от домофона на любую стационарную трубку в домашней сети. Открытие двери осуществляется нажатием определенной кнопки на трубке телефона. Например, цифры "0". Возможна переадресация вызова. Актуально, если к SIP серверу подключено еще несколько базовых станций. Получение видеовызова на ПЭВМ. Вызов осуществляется родным приложением Beward. Удобно, когда работаешь на компьютере и тут приходит звонок в домофон. Возможно увидеть кто звонит, переговорить и, при необходимости, открыть дверь. Получение видеовызова на смартфоне родным приложением Beward или любым SIP клиентом. Также возможна работа через облако Akuvox (для этого необходимо разово заплатить). Тут кому что нравиться. Телефон, как и ПЭВМ, может находиться в любом месте мира (при правильной настройке роутера).Создавать сценарии на HC2 при поступлении вызова. При поступлении звонка может, например, приходить абоненту сообщение или включаться свет. Также, как вариант, возможно интегрировать в систему умного дома дискретные сигналы на панели Acuvox и вызывной панели Beward. Просмотр всех камер в доме с единого места. Камеры непосредственно интегрируются в панель Acuvox (до 10 камер). Возможна также интеграция камер в HC2 и просмотр камеры с родного приложения Fibaro.Создание зон детекции движения на камерах и вызывной панели, что дает возможность создавать сценарии в умной доме.Единый пульт управления умным домом и домофонией с достаточно красивым дизайном и отличным звучанием. На панель возможно установить не только приложение Fibaro, а также любое приложение на Android для управления устройствами умного дома.

Выбор вызывной панели

Изначально я использовал самую дешевую, на тот момент, вызывную панель AVC-305. На текущий момент качество видеосигнала у данной панельки оставляет желать лучшего. Да и при использовании с порталом она греется, т.к. камера в таком режиме, видимо, постоянно передает изображение. После покупки монитора Acuvox был вопрос, что поставить на замену. Рассматривал родные вызывные панели той же фирмы, а также аналоги. Панели неплохие, но как-то очень "нарядные" для размещения в подъезде. В итоге нашел решение у Beward:


Отличная статья, все никак не дойдут руки для домофонии. Надеюсь теперь после прочтения буду изучать, что у меня стоит и подойдет ли данное решение мне лично.

Обращайтесь если что подскажу. Я еще не все тут задумки описал.

Как раз последний месяц решил наконец заняться домофонией в квартире (спустя 5 лет после ремонта). Выбрал почти похожий путь, думал доделать и тоже статью написать, часть оборудования уже тестирую, правда beward 103m для подъездной двери китаец всё не хочет отправлять.

Если вы выберете SIP оборудование то посмотрите на какие нибудь преобразователи координатный домофон-SIP. ПО сути я использую Beward только как преобразователь. Просто у меня так получилось с течением времени. Характеристики видео, что может прокачать Beward ограничены входным стандартом вызывной панели. Поэтом и перешел на SIP. Если бы покупал сейчас я бы Beward 103M уже не купил бы. Да и у китайцев я как то не решился его брать, отзывы читал в свое время так себе, хотя по цене да немного выгоднее. Этот конвертер хорошо именно когда есть уже и вызывная панель обычная и монитор обычный. При этом качество видео устраивает и не нужна интеграция в умный дом, хотя там есть тоже варианты.

У меня цифровой домофон, пока ничего кроме этого бевард лучше не нашёл. У меня из домофонии не было ничего, кроме трубки, но во время ремонта было проложено что нужно. Сейчас уже есть конкретный план действий, не хватает только этого беварда. У китайцев кстати он точно такой же, просто тот, у которого заказал я, почему-то уже вторую неделю его не шлёт.

Цифровой домофон ?? Можно конкретно про модель?. Конвертер не работает с цифровыми домофонами.

Многоквартирный цифровой. Работает, через конвертер цифры в 4-х проводной

Вам не пойдет этот конвертер. Он для координатно-матричной системы.

Подойдёт, если интересно, в чате есть даже человек, который так делал.

Если вы его пустите еще через один через конвертер то возможно да. Но зачем так делать, двойное преобразование. Лучше сразу что то другое придумать.

Нету ничего нормального другого, и уже проверенный вариант, проблем не вызывает

Фирму вашего подъездного домофона назовите ??

Marshal

Ну да ничего на нашел

Добрый день. У меня такая же задачка - подключить dk103 через модуль МСЦ к цифровому Laskomex 3000. Как можно с вами связаться, проконсультироваться?
В телеграмм по нику можно

А можно два домофона подключить? Общедомовой и на этаже?

Если использовать просто конвертер то нет он для двух. Один подьездный и один локальный возле квартиры (4-х проводны). Но там можно поиграться с конвертерами. У Vizit были такие решения, которые два домофона на одну трубку подключали.

Если не нужны голосовые возможности, то есть проект платы для домофона на  ESP. С возможностью принятия звонка, открытия двери, автоматического открытия, беззвучного режима. Плата работает и автономно и в составе Home assistant. А с помощью MQTT можно пробросить в Homekit и Sprut hub. Заглядывайте в группу в телеграме @domofon_esp

Я видел это решение. Интересно, но не то, что нужно. Мне нужна была единая панель управления и возможность принятия видеозвонков в любом месте. Плюсом ещё распознание лиц.

А подъездной домофон какой фирмы? У меня визит и при вызове идёт сильный ( как бы сказать) гул .. в беварде советуют резистор припаять ... была ли такая же проблема ? У меня схема один в один. Очень доволен. Сейчас в процессе реализации такого допа к этой системе - при звонке чтобы на включённом тв переключился канал на hdmi и было видно кто там ломиться, Но так как перешёл на hc3 , все завязло -))

Домофон vizit. Таких проблем не было. Про телек тоже думал. Но как sip видео преобразовать в hdmi ? Красивых решений пока не нашел, да думаю надо ли оно. У меня трубки в каждой комнате стационарные, проще руку протянуть. А в HC3 sip сервер говорят не работает, но можно же что нить другое найти под сервер.

Да не работает , я пока переключил на сам акувокс , в нем тоже есть сервер... а для видео на телевизоры , взял регистратор beward и Удлинитель HDMI KVM LENKENG LKV373KVM. Осталось победить гул и новый луа на hc3 -))

В акувоксе сервер sip ? У вас какая модель панельки ? И что за регистратор beward ?

83ая поинтереснее, а у меня нет серевера.

И ещё такой вопрос. Дк103 изображения отдает только при вызове?  Т.е. в спокойном состоянии изображения с него не идёт?

По rtsp можно забрать два потока

? Не понял ... у меня вместо изображения с подъездной камеры синий экран , а видео получаю только когда звонят в домофон... в бевард уверял что по другому ни как. Хотя до этого стоял обычный визит и камеру можно было в любой момент посмотреть ...

Подьездную по rtsp не пробывал, а с вызывной возле двери выводил поток.

Так как видимо свою статью я не скоро напишу, дополню тут. Монитор домофона можно поставить Dahua DHI-VTH5341G, он тоже на Android, много чего умеет, и стоит немного дешевле.

Да по характеристикам похож. А сторонние приложения он разрешает ставить ? В моем случае Панель не только для домофонии, а ещё и для единого центра управления.

Да, можно ставить сторонние

Ну тогда можно и его

>> интерком-панели IT82R фирмы Akuvox.

TFT-дисплей с разрешением 1024х600 по сегодняшним меркам крайне грустно... Тоже давно ищу настенную панель, но ничего нормального нет, так что ваша первоначальная идея типа айпад в рамке не так уж и плоха.

Задача была обьединить панель управления умным домом и домофоном. Нормально сделать это на айпаде не получилось бы. Да и этого разрешения вполне хватает. Всё отлично смотрится. Конечно можно поискать и более высокое разрешение, но там и цена другая.

Панелей с андройдом и с такими характеристиками не встречал больше ... по крайней мере когда покупал выбора не было , ...  с iPad тоже не все так просто... проф решения бывает глючит ...

Лично я пользуюсь вызывной панелью Slinex ML-20IP (возле двери) и в паре с ним IP-конвертер для подъездного домофона Slinex XR-30IP через модуль сопряжения Даксис МСЦ. Вызовы приходят прямо на смартфон, удобное приложение (общее для обоих девайсов), корректно работает в фоне. Ничего выдумывать и изобретать велосипед не нужно.


Что касается настенной панели - если бы мне оно было сильно нужно, то скорее всего приспособил бы современный планшет на андроиде, но как задумаюсь - а нафига оно вообще нужно? Намертво прибытый дисплей, который больше никак нельзя использовать. Чтоб что-то сделать - надо вставать и идти к нему, а смартфон обычно под рукой. Так что пока не вижу особого смысла. Было бы что-то красивое на AMOLED-матрице с AoD, чтоб можно было и как часы и как монитор домофона и как панель умного дома - можно и повесить, а унылые TFT-дисплеи из прошлого - нафиг нужно.

Подскажите, знающие люди: а есть ли решение по интеграции древнего аналогового подъездного домофона и ip sip домофонии в квартирем(вызывная панель и монитор). Чтобы звонки принимать и дверь открывать..

Кстати обладаю и монитором akuvox и dahua на андройде, akuvox кажется пофункциональнее и попродуманнее, но в целом это ущербные девайсы в сравнении с современными планшетами. еще и стоят коня

Так а чем не устраивает решение - "IP портал" DK-103M фирмы BEWARD". Он же как раз аналоговый домофон и интегрирует. И Sip позволят использовать, и с трубкит дверь открывать.

Добрый день!

Только начинаю въезжать в тему домофонии, и уже назрело несколько вопросов. Возможно глупые, но для меня неочевидные
1. Если я захочу организовать удаленный дозвон с домофона на смартфон через какое-то софтфон-приложение на нем, мне нужно будет для этого подключать какого-то провайдера ip-телефонии, а без него все использование sip протокола ограничится только домашней локалкой?

2. А использовать, скажем, статичный ip и домашний sip-сервер (Тот же астериск на малине) без провайдера не получится? Какое вообще софтфон-приложение может пригодиться? Их вроде много, но как будто все относятся к каким-то конкретным провайдерам.

3. Бевардовское приложение насколько удобно в работе? Читал, что оно все время должно висеть в памяти для работы,
и гоняет трафик в больших количествах даже без непосредственного разговора (а это батарея)

Вопрос 1. Вы сами и ответили во втором вопросе. Вы можете создать свой sip сервер и в нем рулить как угодно. Софт приложения на телефоне спокойно подключаются к домашнему серверу. Естественно нужен либо белый статический ip либо динамический днс.


Вопрос 2. У меня встроенный сервер sip на Fibaro HC2. Нормально работает. Приложение любое с поддержкой sip.



Вопрос 3. У меня бевардовское приложение работало нормально но я только тестил, на долгое время не включал еще.

Добрый день.
Подскажите, пожалуйста, как у вас настроено открытие двери по DTMF? Есть ли там скрытые нюансы? У меня Бевард открывает почему-то только с их андроид аппки. А вот по SIP, к сожалению, нет - пробовал все 3 опции (RFC2833, Info, InBand; c аудио кодеком G711a/u ) - в логах Астериска DTMF коды вижу, но портал дверь не открывает.

И еще один вопрос по подключению подъездного координатного домофона. Как правильно его подключать к порталу? Можно ли (нужно ли) подключать линию от подъездного домофона напрямую к порталу без трубки? Будет ли работать с трубкой подключенной в паралель с порталом? Если без трубки - аналоговая панель, подключенная к порталу, сможет открыть подъездный домофон? (У меня стоит координатный Vizit , точное наименование модели к сожалению не вспомню сейчас)

"Подскажите, пожалуйста, как у вас настроено открытие двери по DTMF? Есть ли там скрытые нюансы? У меня Бевард открывает почему-то только с их андроид аппки. А вот по SIP, к сожалению, нет - пробовал все 3 опции (RFC2833, Info, InBand; c аудио кодеком G711a/u ) - в логах Астериска DTMF коды вижу, но портал дверь не открывает." ----- у меня sip сервер Fibaro и там все работает. База Gigaset DECT к нему подключена, звонок идет на трубку поднимаешь слушаешь и если нужно нажимаешь кнопку. Сигнал проходит на открытие.

"

И еще один вопрос по подключению подъездного координатного домофона. Как правильно его подключать к порталу? Можно ли (нужно ли) подключать линию от подъездного домофона напрямую к порталу без трубки? Будет ли работать с трубкой подключенной в паралель с порталом? " -- в паралель это получится как две трубки, а как пишут так нормально работать не будут.

"Если без трубки - аналоговая панель, подключенная к порталу, сможет открыть подъездный домофон? (У меня стоит координатный Vizit , точное наименование модели к сожалению не вспомню сейчас)" --- так и надо, вместо панели COMMAX как у меня просто можете аудио трубку аналоговую подключить и всё. Будет только аудио.

Больше года с этой железкой, на момент покупки альтернатив на тот момент не было. Сейчас уже смотрю в сторону других решений.

Плюсы:

- можно старый монитор и вызывную панель использовать

- встроенный конвертер для координатных домофонов

- можно забрать rtsp поток

- можно завернуть в sip (я не настраивал, так как нужен сервер ip телефонии, хотя у меня есть uiscom и можно его туда прокинуть)

- есть rest api

- есть возможность залезть под root на одной из прошивок

Минусы:

- в локальной сети ни на телефон ни на комп, уведомления нормально не приходят в штатные программы от beward, ориентируемся на мелодию монитора

- нужен блок питания 12в, так как все это с наружи около старого монитора, то есть еще одна коробка болтается, хорошо есть мелкие блоки (например Молюск)

- подключить можно только одну вызывную панель (а у меня их две, одна в тамбуре на 4 квартиры, вторая на входе в тамбур около лифтов)

- при вызове в домофон, переключает на него, после вызова назад на вызывную панель переключает по таймауту, который очень большой и не регулируется, а учитывая что у меня второй этаж, вызов на этаже я уже не вижу.

- открытие двери подъезда возможно только после поднятия трубки, то есть сначала надо принять вызов, только потом посылать сигнал открытия двери, но это быстрее всего недостаток координатного домофона.

- веб морда глючная, только через IE с ActiveX

- и вообще прошивка и софт сырые и особого прогресса за время владения не вижу

Сейчас смотрю в сторону новых мониторов с интеграцией с Tuya, до некоторых производителей наконец то дошло что клепать и поддерживать каждому свое собственное приложение и облако очень затратно и это надо еще уметь делать. Все "свои" решения, обычно выходят полным и глючным отстоем

Согласен. Тоже брал когда не было вариантов.
А какие решения есть на данный момент? Я до сих пор не вижу альтернатив, зотя у меня задача только пробросить координатно-матричный домофон в sip протокол. Нашел только этот девайс и комендант sip-cda1, который и использую. Конечно хотелось бы интеграцию с home assistant, попадались какие-то решения на глаза?
Ничего тоже взамен не нашел
Может кто сталкивался / делал: Подъездный ЦИФРОВОЙ домофон rainmann cd2000, дома Hikvision с sip. Возможно ли использование BEWARD DK103M + Диксис МСЦ для Ip портала? Возможно есть еще какие-то решения? Выше видел вариант: Slinex XR-30IP через модуль сопряжения Даксис МСЦ.
DK103M только для координатного домофона и для локального четырехпроводного.
Кто может помочь с такой проблемой: Имеем, подъездную вызывную панель Beward серии DKS, также имеем видеодомофон фирмы Hikvision DS-KH8350-WTE1. Оба насколько мне известно могут работать по протоколу sip. Но! Домофонщики, говорят, что домофон работает у них по аналогу. Вопрос, можно ли их подружить? Вариант использования BEWARD DK103M сможет помочь? Буду благодарен за любой полезный совет.
Как я понимаю Вас интересует интеграция с подьездным домофоном. Уточните у своих домофонщиков, что за тип подьездного домофона используется. Если это координатный тип то да конвертор вам поможет. Чисто аналоговых домофонов подъездных давно уже нет.
Да, координатный. И еще вопрос, есть ли где-нибудь на просторах интернета, как это можно всё подключить? Боюсь, что это придётся делать самому, от обслуживающей компании не добиться понимания каки что им необходимо сделать...
Так эта статья и описывает как надо. А конкретные настройки надо искать в настройках оьорудования. И вам нужен будет еще sip сервер через который это все будет работать. Возможно ваша панелька сама может создавать sip сервер. Надо смотреть инструкцию.
Хорошо, благодарю! 👍
Подскажите. Дано в квартире многоэтажного дома: Vizit координатно-матричный - блок управления БУД-420, этажный БК-4. Задача - завернуть видеовызов с домофона в SIP. Совместим ли этот домофон с BEWARD DK103M? Или лучше использовать Комендантъ SIP-CDA6 + конвертер аналогового видео в IP (например, Cisco civs-senc-4Р -отличная цена на ав**о, но не понимаю в каком формате и сколько потоков выдает конвертер, а разраб коменданта сказал, что нужны 960x576 (960H), 720x576 (D1),352x288 (CIF)). Решение Беварда - все в одном, решение Коменданта - нужно 2 устройства совместить и это еще дороже почти в 2 раза. Может какие-то еще варианты появились, кроме этих 2 решений?
Beward вам в помощь
в беварде сказали "понятия не имеем"
Вопрос: совместим ли Beward 103M с домофонами визит -- Ответ: Да. Для этих типов домофонов и предназначен.

По Комендантъ SIP-CDA6 не подскажу не работал. Но это просто преобразователь в SIP протокол, а бевард это устройство стыкующее обычный локальный домофон типа Commax с подьездным. Но SIP протокол там тоже есть. И у меня с ACUVOX работает.
Подскажите, ACUVOX у вас на андроиде? А как он дверь открывает при интеграции чере 103М?
1. Да на андроиде.
2. Стандартный DMTF код

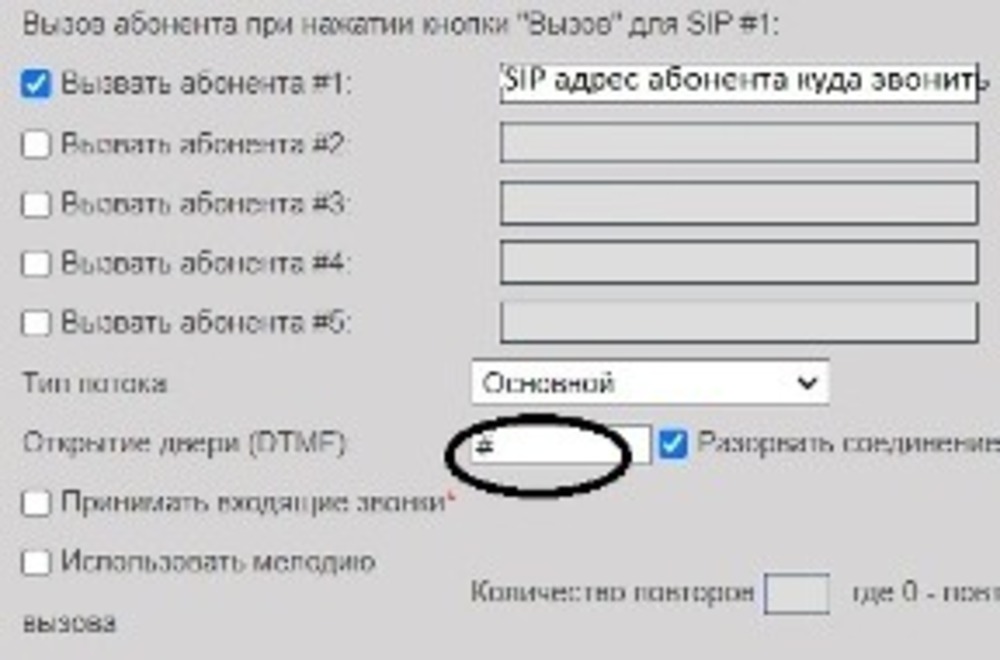

Вот настройка
а на ACUVOX вы поставили какой-то сторонний сип клиент просто? там можно другой софт ставить? а браузер есть ? (для вывода спрут хаб интерфейса)
Acuvox это и есть sip панель. Зачем туда чего то городить. Сама панелька на андроиде и поэтому можно ставить приложения отдельные. У меня стоит фибаровское приложение для планшета и управляю умным домом. Можно сделать так чтоббы это приложение всегда было выведено а функции домофон только когда звонит домофон. И вообще вы статью то прочитайте там вроде все это описано.
Добрый день! А вопрос такой, у меня тоже Beward 103M и подъездный визит. Сразу как настроил всё работало, при вызове появлялось видео и, собственно, не было проблем. Но в какой-то момент началось такое что вызов проходит но видео нет, принять его нельзя и дверь не открывает. Настроек никаких нет, ума не приложу что мог там изменить. Подскажите пожалуйста тип кодирования в настройках звука у вас какой выбран? Может он как-то влияет... И код DMTF для открытия двери решетка? На картинке ниже видно плохо
UPD. Обновил прошивку c 3.1.0.0.4.17 до 3.1.0.0.6.17 и теперь всё совсем странно... Видео теперь показывает но не проходит звонок от домофона. От DS06M в приложение звонок проходит без проблем, а на 103M снаружи слышно что вызов идёт но приложение молчит и на компе и на телефоне, но если открыть то там видно что он видео показывает. Причем если нажать принять вызов то видео перестаёт показывать. Дверь можно открыть если нажать ключ и сразу принятие вызова. Оно открывает дверь и сбрасывает видео. Полный бред короче ((( Откат прошивки не помог, сброс тоже не помогает. Пробовал настроить SIP но он почему-то прокидывает только аудио, видео нет. Короче попробую пообщаться с поддержкой и, если ничего толкового не скажут, то буду думать чем заменить. Достал он меня
Мне кажется у вас просто проблема с DK-103M и он бракованный.
предлагаю вам найти на авито старый домофонон четырехпроводный и попробывать работу с ним. Если будет работать то уже лезть дальше.
Да символ #. Он должен быть одинаков на панельке и на DK. Ставить можно любой. У меня раньше использовался 0
Здравствуйте подскажите пожалуйста как можно на цифровую вызывную панель подключить аналоговый монитор
Цифровые вызывные они ведь разные. Конкретнее ? Да и аналоговые это какие ?
