Как прошить Zigbee стик cc2531 с помощью Raspberry Pi

Мы уже писали, как можно обновить прошивку на стике cc2531, если она на нем уже есть. А что делать, если стик уже приехал с того же Али? Прошивки на нем не будет. Данный способ подойдет всем, у кого есть:

• Raspberry PI с установленной на борту Linux системой.
• Четыре проводочка с коннекторами или без, зависит от вашей запасливости. Подойдет даже раздербаненная витая пара.
• Сам стик cc2531.

Если все по списку у вас есть - приступаем к прошивке.

Подготовка железной части

Для начала необходимо правильно подключить сам стик к малине. Самый простой способ, если нет проводов с коннекторами - берем витую пару, выдербаниваем из нее 4 проводочка. Затем берем малярный скотч, нарезаем на полоски и крутим из них трубочки для насадки на гребенку. Скрутить надо так, чтобы провод, вставленный в это поделие, плотно там держался.

У коллеги, который был более подготовлен в этом вопросе, вот так:

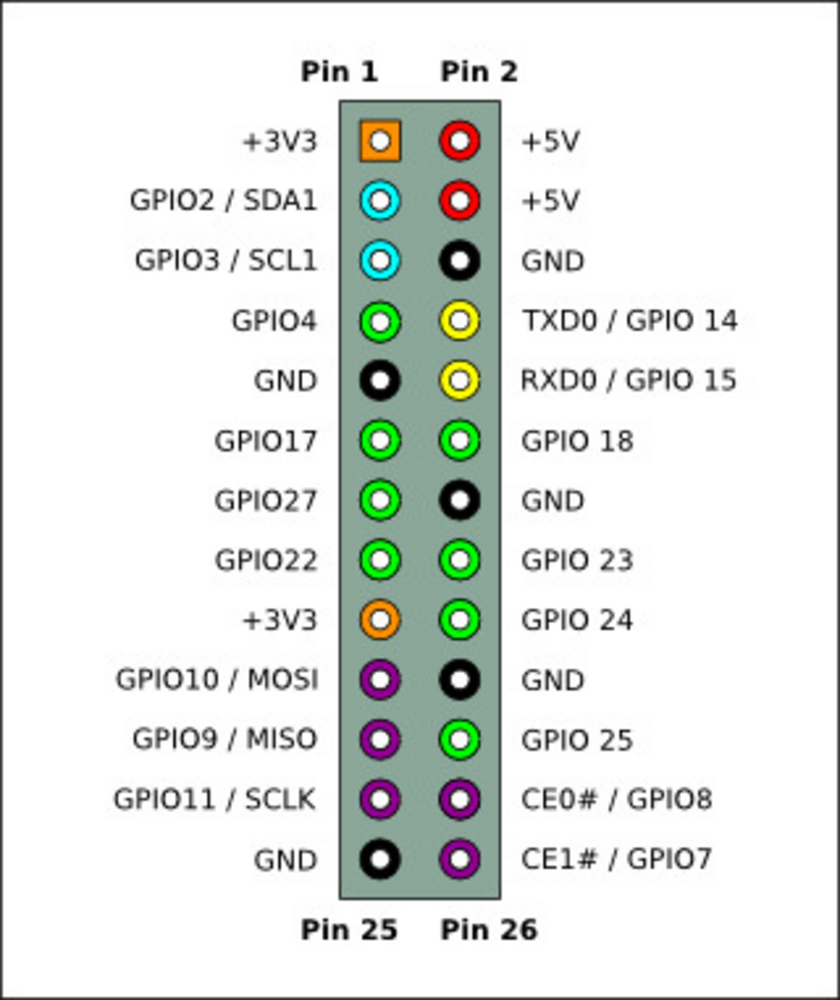

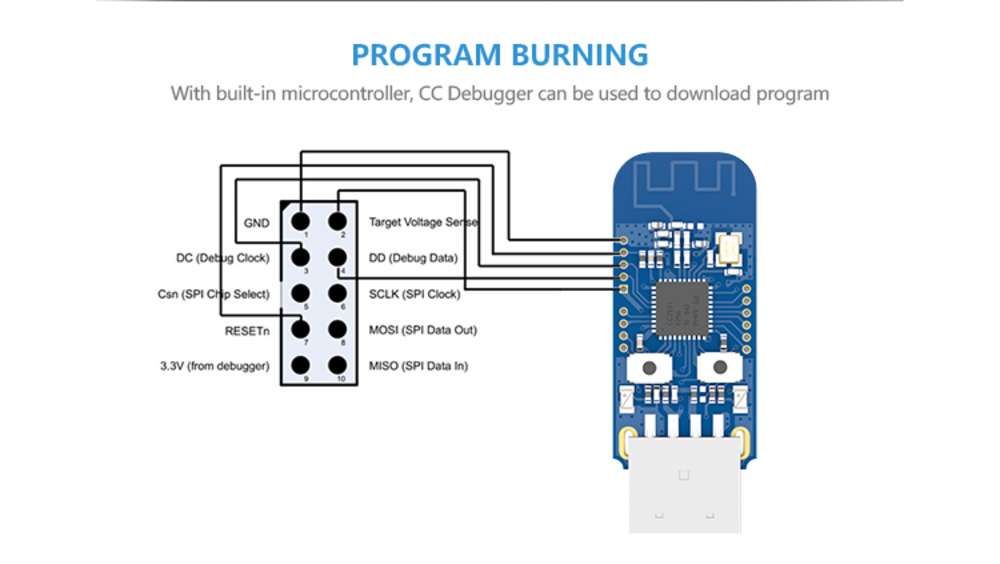

По схеме подключения. Учитывая вот эту распиновку на малине и на стике:

Соединяем проводами следующие выходы:

Не забудьте, что на стик надо будет подать питание через USB разъем, подготовьте его тоже заранее, чтобы ваша схема не развалилась в ответственный момент.

Программная часть

Для начала, подключаемся к малине по ssh и устанавливаем на нее пакет для работы с GPIO, если он у вас уже не поставлен, конечно же:

sudo apt-get install wiringpi

Затем качаем софт для прошивки стика:

cd /tmp git clone https://github.com/jmichault/flash_cc2531.git

И свежую прошивку на сам стик:

cd flash_cc2531 wget https://github.com/Koenkk/Z-Stack-firmware/raw/master/coordinator/Z-Stack_Home_1.2/bin/default/CC2531_DEFAULT_20211115.zip unzip CC2531_DEFAULT_20211115.zip

Теперь можем проверить правильность подключения проводов к стику. Для этого подключаем стик в любой USB порт с питанием, а на малине делаем следующее:

./cc_chipid

В выводе команды мы должны увидеть что-то вроде ID = b524. Если вы видите 0000 или ffff - проверьте схему подключения. Возможно, где-то перепутали провода или нет контакта. Если же все в порядке - приступаем к прошивке. Для этого выполняем последовательно следующие команды:

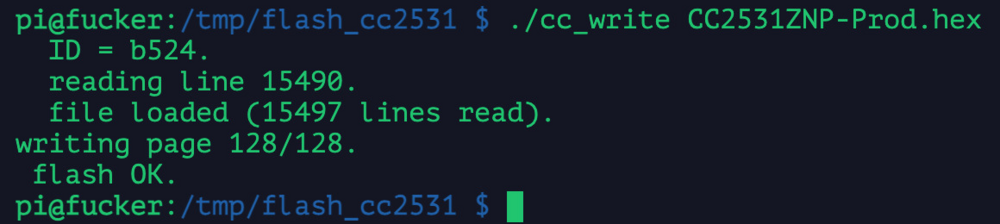

./cc_erase./cc_write CC2531ZNP-Prod.hex

Сам процесс недолгий и займет около 3-5 минут.

После успешной прошивки, можете подключать свой стик к нужной системе умного дома и пользоваться им.
