Подключаем старый кондиционер к Home Assistant

Предисловие

Здесь на Sprut.AI есть много статей об интеграции кондиционера в Home Assistant. Но все они подразумевают, что кондиционер имеет задатки ума, и достаточно добавить блок согласования, немножко танцев с бубном и вуаля, кондиционер управляется через Home

Assistant. А что делать таким пользователям как я, у которого кондиционеру чуть больше 15 лет, и в те времена никто и не предполагал, что бытовые приборы могут быть умными. Благо у этих кондиционеров есть инфракрасный пульт управления.

Способ управления

А управлять кондиционером мы будем через этот самый инфракрасный канал управления (сори за тавтологию.) Есть такая прекрасная система EspHome, и в ней уже заложен климатический компонент, который позволяет управлять посредством передачи команд через ИК канал. В частности у меня кондиционер Daewoo серии DSB, который трудится у меня, как я уже сказал, более 15 лет. Пробежка по гуглу показала, что эта серия кондеев жива до сих пор. Один минус такого решения - нет полноценной обратной связи.

Компоненты

В качестве системы управления я использовал плату Wemos D1 mini, построенную на ESP8266. На этой плате есть USB-UART адаптер и встроенный стабилизатор на 3.3 Вольта. Купил в магазине электроники ИК светодиоды, пару транзисторов, и собрал на коленке пульт. Забегая вперед скажу, что в итоге в схему добавились еще фотоприемник TSOP4836 и датчик DHT22.
Загрузил пример конфига с сайта EspHome. Кондиционер никак не реагировал на команды, перебрал все доступные платформы.

Для пробы загрузил пример ИК пульта для телевизора, он нормально реагирует.

# Example configuration entry remote_transmitter: pin: GPIO12 carrier_duty_percent: 50% climate: - platform: coolix # adjust to match your AC unit! name: "Living Room AC"

Тогда решил подключить фотоприемник.

# Example configuration entry remote_receiver: id: rcvr pin: number: GPIO3 inverted: True mode: INPUT_PULLUP # high 55% tolerance is recommended for some remote control units tolerance: 55% climate: - platform: coolix name: "Living Room AC" receiver_id: rcvr

При установке платформы coolix, в логе посыпались команды с пульта кондиционера . Но кондиционер никак не хотел реагировать. Нашел в закромах какой-то старый пульт, выдрал оттуда светодиод, подключил напрямую к wemos и, о чудо, кондиционер стал реагировать. Побаловавшись все ми режимами, решил все это дело внедрить внутрь кондея.

Над штатны м фотоприе мнико м были площадки еще для одного. Припаял ножки питания нового фотоприе мника к ним. Вывод данных подпаял к проводу. Перед штатны м фотоприе мнико м раз местил ИК светодиод, один вывод которого припаял к зе мляно му полигону на плате, второй вывод - на провод. К вывода м питания платы подпаял еще два провода.

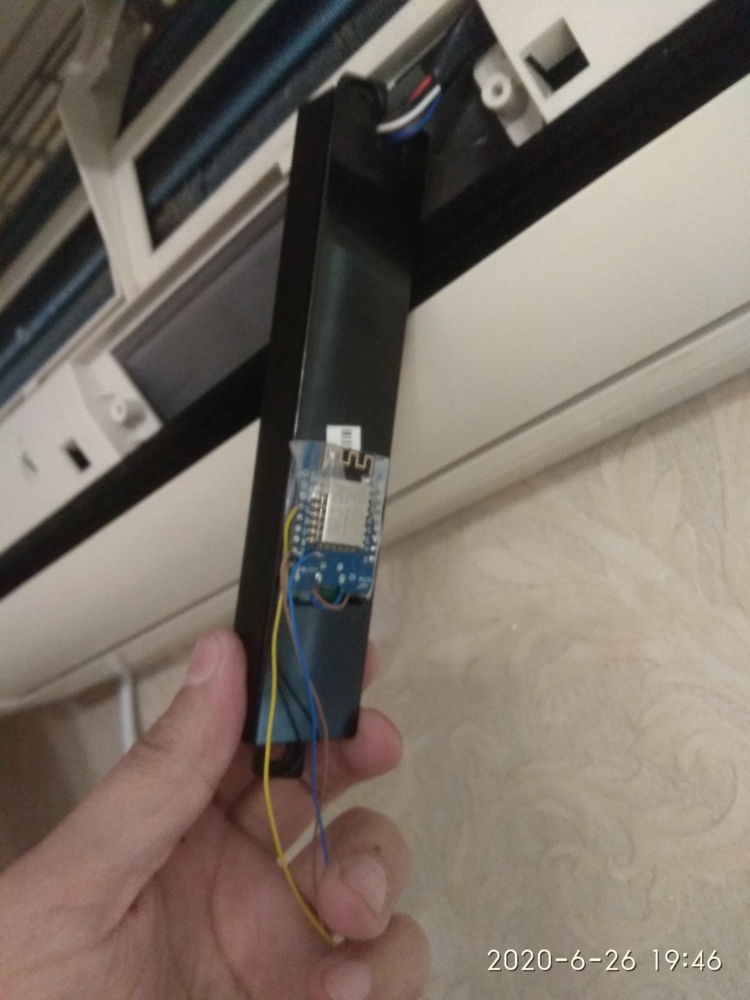

Все вошло в корпус, снаружи ничего не торчит. На задней стенке корпуса сделал вырез под плату Wemos. Плату закрепил термоклеем. Также подпаял на проводах датчик DHT22. В дальнейшем хочу его поменять, т.к. по влажности сильно врет, периодически показывает 100%. Думал разместить этот датчик внутри корпуса кондея, рядом со штатным датчиком температуры. Но увидев, что штатный датчик обрастает пылью, решил вынести DHT наружу.

Датчик разместился на верхней части крышки, закреплен на двухсторонний скотч.

Итоговая конфигурация EspHome получилась такой:

esphome: name: ir_remote platform: ESP8266 board: d1_mini wifi: ssid: !secret wifi_ssid password: !secret wifi_password manual_ip: static_ip: 192.168.1.125 gateway: 192.168.1.1 subnet: 255.255.255.0 ap: ssid: "Ir Remote Fallback Hotspot" password: "XfR8htnrclIC" captive_portal: logger: baud_rate: 0 api: password: "12345" ota: password: "12345" sensor: - platform: dht pin: D5 temperature: name: "DHT Temperature" accuracy_decimals: 2 id: roomtemp humidity: name: "DHT Humidity" accuracy_decimals: 2 model: DHT22 update_interval: 60s - platform: wifi_signal name: "IR Remote WiFi Signal" update_interval: 60s - platform: uptime name: "IR Remote uptime" switch: - platform: restart name: "IR Remote restart" remote_receiver: id: rcvr pin: number: GPIO12 inverted: True mode: INPUT_PULLUP tolerance: 55 remote_transmitter: pin: RX carrier_duty_percent: 50% climate: - platform: coolix name: "Living Room AC" sensor: roomtemp #сенсор показывающий текущую температуру receiver_id: rcvr #фотоприемник

Карточка в Lovelace выглядит таким образом. Причем при использовании EspHome dev ветки, режимов управления больше.

Интересный момент. В карточке управления кондея есть режим вертикального качания шторок. И оказалось кондей умеет ими качать, с пульта этот режим задать нельзя. Кнопка swing на пульте просто перемещает шторку на некоторый угол.

В итоге кондиционер залетает в Home Аssistant. Причем все режимы управления работают. При управлении кондиционером с помощью штатного пульта, модуль тоже принимает команды пульта, и в карточке режимы меняются. Получается что-то типа обратной связи.

Дальше в планах прикручивать различные автоматизации к кондею. У меня есть метеостанция, поэтому одним из параметров автоматизации будет температура на улице.
