Топ 10 нестандартных применений датчика двери и окна на примере Xiaomi (геркон)

В этой статье я не стану описывать кейсы использования датчика открытия двери/окна от Xiaomi и Aqara по прямому назначению, например:

  • Включение света при открытии двери;
  • Выключение кондиционера при открытии окна;
  • Включение подсветки в шкафу, и т.д.

Я опишу некоторые нестандартные решения для этого датчика. Они, в основном, включают в себя переделку датчика, чтобы заменить геркон на что-то другое.

Итак, поехали.

Немного теории. Датчик открытия состоит из двух частей разного размера. Та часть, что побольше, представляет из себя само устройство с припаянной на плате магнитной колбой, в простонародии «геркон». Та часть, что поменьше, содержит самый обычный неодимовый магнит. При поднесении частей друг к другу, магнит действует на колбу и происходит замыкание контактов. Но их можно замкнуть обычным способом, без использования колбы и магнита. Таким образом мы и сможем использовать это в наших следующих кейсах.

Без хирургического вмешательства

Для начала приведу несколько нестандартных решений по применению датчика без его переделки.

Обратная связь для кондиционера

Если приклеить датчик открытия к шторкам кондиционера, то можно с легкостью отслеживать его состояние.

Вытяжка ванной комнаты

Также можно разместить датчик на крышку унитаза, тем самым, отслеживать поднятие и опускание стульчака. Полезно это может стать для тех, кто хочет создать расписание для вытяжки ванной комнаты.

Кейс для тех, кто на диете

Если Вы решили похудеть, можете сделать это вместе со своей половинкой. А для контроля друг за другом, Вам, опять же, пригодится датчик открытия от Xiaomi.

Вешаем его на дверцу холодильника, создаем сценарий по времени - воспроизведение мелодии "Артиллерийский налет", указываем время срабатывания с 21.00 до 7.00 утра. Таким образом, мы всегда будем в курсе, кто атакует холодильник.

Геркон для ворот

Самое простое и, как оказалось, одно из востребованных устройств - это датчик открытия ворот. После моей статьи про автоматические ворота, мне не раз поступал вопрос: чем отслеживать состояние ворот? Всем я отвечал, что датчиком открытия дверей/окон. В ответ получал второй вопрос: как же его защитить от влаги? Никто и никогда не задумывался, что можно взять уличный геркон, предназначенный для ворот и обычный датчик Xiaomi/Aqara. Датчик Xiaomi разместить в сухом месте, и впаять в него провод, ведущий к уличному геркону.

Состояние охранной системы

У классической проводной охранной системы есть на плате выход, который можно настроить на замыкание при постановке под охрану, и размыкание - при снятии.

К этому выходу подключаем беспроводной датчик открытия дверей Xiaomi, таким образом, мы сможет отслеживать, когда квартира находится под охраной и на это условие можно задавать сценарий.

Реализация от читателя портала Sprut.AI: @vladimir_levchuk

Способы применения данного кейса очень обширны, например, при постановке на охрану можно задать сценарий "Ухожу из дома", тем самым, обесточить все бытовые приборы и перевести видеонаблюдение в режим беспрерывной записи.

Дверной замок

В чате кто-то упоминал интересное решение для отслеживания состояния дверного замка. Для этого нам не придется переделывать датчик, достаточно правильно его смонтировать в дверь.

Выкручиваем замок из двери и крепим датчик на тягу, которая тянет реллинги, как показано на первом фото. Кстати, у меня не получилось разместить датчик таким образом, т.к. он у меня физически там не поместился. Я выпаял геркон и приклеил его к самому замку при помощи термоклея, а сам датчик спрятал в двери. После чего все отлично заработало.

В данном случае применений несколько:

  • Думаю у многих, как и у меня, создаётся чувство, что вы забыли закрыть дверь. Теперь этого не произойдёт - достаточно достать телефон из кармана и посмотреть на состояние замка.
  • При закрытии двери можно также запустить сценарий "Ухожу из дома" и поставить дом под охрану.

Дверной звонок

Если мы заговорили о входной двери, не стоит забывать и о дверном звонке. Этот способ отлично подойдёт для тех, кто хочет оставить свою кнопку звонка, не меняя ее на кнопку Xiaomi, при этом, интегрировать ее в умный дом. Для того, чтобы это реализовать, достаточно, как и в прошлых решениях, отпаять геркон из датчика открытия и припаять обычную кнопку звонка. Таким образом, мы сможем отслеживать нажатие кнопки и настроить интересные сценарии.

Применений тут может быть огромное количество, например, при звонке в дверь можно отправлять push уведомление на телефон с изображением с камеры видеонаблюдения.

Радиовыключатель

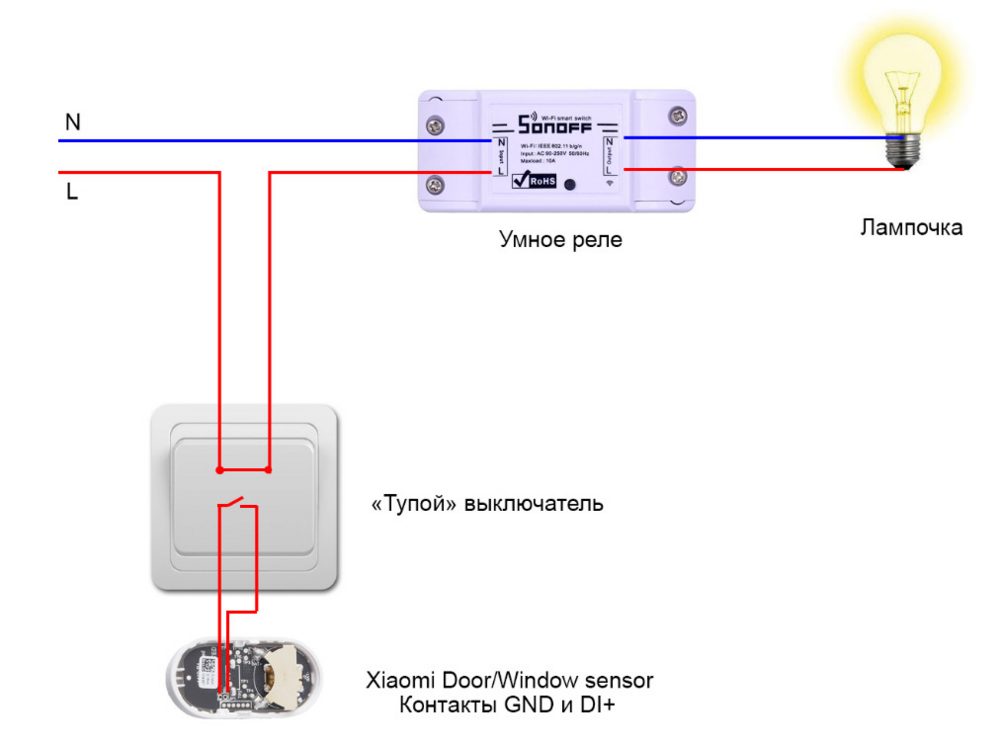

Еще один из очень простых кейсов использования датчика открытия от Xiaomi - это радиовыключатель. Большим плюсом данного кейса является сохранение дизайна штатного выключателя. Об этом на портале имеется блог от нашего автора Алексей Мокренок (Lefey). Вторым огромным плюсом является то, что вам не придётся покупать дорогие, и не совсем адаптированные под наш регион выключатели от Aqara.

Данный способ идеально работает с лампами и светильниками от Yeelight. Но никто и не запрещает использовать это и с другими устройствами, например, с sonoff.

Импульсный счетчик на примере водомера

Для реализации данного кейса понадобиться водомер с импульсным выходом. Тут не сложнее, чем в предыдущих вариантах. Отпаиваем геркон, на его место припаиваем провод, идущий от счетчика. Есть единственное "но" - датчик придется интегрировать в стороннюю систему автоматизации, типа Home Assistant, где создать автоматизацию с счетчиком подсчета.

В документации к водомеру можно увидеть количество литров на один импульс. Практика показала, что один импульс равен 10 литрам.

Датчик протечки

Если Вам нужен дешевый датчик протечки воды - вам опять пригодится датчик открытия от Xiaomi и сенсор воды. Как и в предыдущих способах, отпаиваем геркон и припаиваем проводки, идущие до сенсора. Вот и все, датчик готов и может участвовать во всевозможных сценариях.

У датчика защиты от протечки основной задачей выступает предотвращение этой протечки, например, при обнаружении воды - перекрыть краны. Но никто не запрещает разместить данное устройство на улице и, при обнаружении дождя, сообщать приводам на окнах, что им пора закрыть окно.

Это были наиболее популярные кейсы данного датчика, которые я реализовывал сам, или которые попадались мне в нашем сообществе. Поэтому можете смело покупать данный датчик и экспериментировать, тем более, что скоро будет очередная распродажа и вы всегда сможете выгодно приобрести его по данной ссылке. Если я что-то упустил или забыл описать, напишите мне в комментариях. Также пишете, понравилась ли Вам данная статья, если понравилась - будем продолжать собирать для вас интересные Кейсы.


Вот еще один способ применения. Интегрировать датчик или датчики в ключницу.



Хорошие кейсы, у меня например, вот именно такой и используется в прихожей, т.к. туда протянуть провода не представлялось возможным. Еще статья натолкнула на мысль, попробовать снять показания с импульсного датчика на газовом счетчике, давно хотел реализовать.

1000x_image.png?1567155074

Еще один вариант. Вставить в кодонаборную (с рфид метками) панель для домофона. Вместо замыкания реле на открытие замка замыкать контакты. (только надо смотреть чтоб именно контакты были а не выход 12 вольт). Для снятия с охраны полезно например.

Именно так сделал около года назад, с охраны снимает рфид брелоком. И ещё подключил к звонку домофона через оптрон для развязки, теперь пуш и о звонке домофона сообщает.

Блин мне кажеться что самое адекватное применение это кнопка типо выключатель  или звонок

Вопрос к знатокам, на сколько хватит батарейки, если использовать датчик для счетчика воды?)

Ведь 1 импульс на 10 литров, это же около 20 срабатываний в сутки (при умеренном расходе воды)

Это нормальный режим использования, так как в обычном режиме когда вы также используете его на двери в комнате, у вас будет получаться такое же количество срабатываний.

Примерно полгода у меня проработал

Если подключить фоторезистор, то можно отслеживать состояние устройств со световой индикацией или считывать показания счетчика.

Действительно, датчик открытия у Xiaomi получился очень универсальным. Только надо учесть, что при недоступности мозга системы (хаба или сервера УД) подобный выключатель света превращается в тыкву, что явно не встретит понимания у домашних. Локальное управление светом должно работать независимо ни от чего.

сейчас 80 процентов выключателей как раз беспроводные. да и тут каждый решает что для него важнее. может его задействуют как повторитель

поэтому лично мне пришлось RF-выключатели делать, хотя изначально хотел реализовать смарт-бутоны на есп01. именно по причине возможных проблем с хабами\связью нужно было более независимое решение.
минусом ессесно стало отсутствие сценариев на разное нажатие кнопки (они же не могут быть реализованы и в контексте данного геркона) - если в помещении более одного управляемого светильника, то нужно ставить рф-выключатель на соотв кол-во клавиш.

Предложенный выше вариант датчика протечки с такой контактной платой - не вариант, к сожалению. Есть опыт использования. В связи с большой площадью платы и, соответственно, ее высокой емкостью, а также с высокой чувствительностью датчика xiaomi, при высокой влажности в помещении (условно > 80%) датчик срабатывает, хотя протечки нет. Нужно либо обрезать сильно плату, оставляя пару дорожек всего, или использовать другую.

Подскажите, не удалось ли решить проблему такого использования?

у меня увлажнитель тупой и хотелось бы его выключать, когда воды мало. Но вот такая схема с гребенкой дает длительный дребезг контактов. и батарею высаживает быстро. Хм, может что то с поплавком/магнитом для геркона думать ...

Не надо колхозить. Все придумано до нас

348,02 руб. 17% Off | XKC-Y25-NPN Non-Contact Liquid Level Sensor Stick Type Water Detector Switch DC
https://a.aliexpress.ru/bpnLO85k">https://a.aliexpress.ru/bpnLO8...

хм, штука конечно классная, но пугают: RS485, внешнее питание, видимо все это собирать на esp8266/esp32.

А хотелось конечно упростить себе жизнь с готовым датчиком и парой проводков :)

посмотрите что-то типа такого: https://a.aliexpress.com/_U5BhK">https://a.aliexpress.com/_U5Bh...

по сути это просто геркон в герметичном корпусе, бывают с изогнутым креплением, бывают пластиковые подешевле.

у меня подобный на даче в колодце стоит: два года - полет нормальный

А как его завязать на датчик открытия? Можете поделиться? У меня та же история с тупым увлажнителем, хочу понимать, когда вода закончилась.

Подключите умную розетку и отслеживайте потребление электричества, когда вода заканчивается происходит падение нагрузки, дальше просто условие в НА и уведомление о том что вода закончилась.

Подскажите а какой из интерфейсов взять для подключения например геркона Aqara на заполнение емкости (и замыкание геркона)? там разные варианты

Высокий и низкий выходной интерфейс-Модель: XKC-Y25-V
NPN выходной интерфейс -- Модель: XKC-Y25-NPN
PNP выходной интерфейс -- Модель: XKC-Y25-PNP

Дмитрий, а про ворота где-нибудь описывал? Не нашел такой статьи. Думаю была бы полезна

Смотри у меня в статьях

А можно подключить этот датчик к аналоговой трубке домофона? Может кто пробовал? Чтоб когда звонят в домофон приходило уведомление о звонке. Подскажите пожалуйста.

Думаю можно через оптрон

а если подключить напрямую 2 провода от домофона к контактам датчика не будет работать? и опотрон куда нужно установить? сильно не пинайте, в электронике и электрике слабо разбираюсь =))


какие контакты домофона ты собирался подключать к контактам датчика?

от домофона в стене идет 2 провода к трубке.

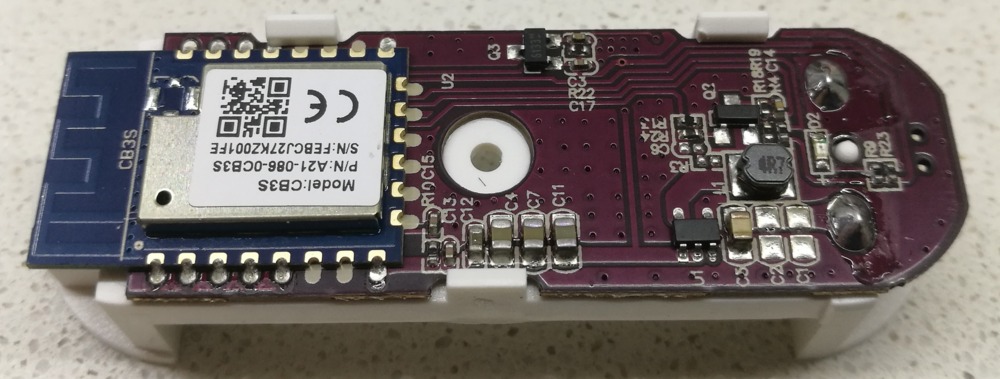

Взял датчик открывания, хотел переоборудовать под датчик протечки. Вскрыл и ума не приложу куда паять контакты? У автора на картинке всё просто, а тут всё такое мелкое, ювелирная точность нужна (при условии, что знаешь куда паять ))) )


Приветствую! Тоже попался похожий с датчиком холла. Переделал согласно схеме, работает.
В общем, если есть желание поразвлечься, дерзайте. А я, пожалуй, подыщу готовый продукт. )
