Умное зеркало для ванной комнаты

В этом тексте не будет кода. Не сложилось. Изначально была идея делать SmartMirror, но в итоге я от нее отказался, и решил делать просто музыку в зеркале с AirPlay, и дополнительно установить монитор с Apple TV. Слушать Apple Music, принимая душ, или смотреть ютьюбчик, лежа в ванной намного лучше, чем просто увидеть погоду и время на зеркале.  Так как живем мы в новостройке, в которой я в две руки параллельно делаю ремонт, то изначально предусмотрел возможность прокидывания проводов куда угодно и сколько угодно, даже с чистовой отделкой. В случае зеркала, провода уходят сквозь стену и уже по стене кухни поднимаются к потолку, откуда идут в щит.

На месте этого акрилового зеркала будет установлен дисплей с подключенной к нему Apple TV. Его чудесно видно как в отражении основного зеркала, так и лежа в ванной. Шторка висит временная, ремонт еще продолжается

Что было: валялась Raspberry B (первая), подойдет и любая другая. AppleTV2, усилитель с Bluetooth с AliExpress, источники питания в ассортименте. Вот глядя на них и хотелось как-то их задействовать.

Что пришлось докупить: пару динамиков, другой усилитель, так как наличие блютуза в первом меня напрягало, но можно было и оставить. Плюс в новом есть регулировка громкости- можно выставить заранее верхний предел громкости, и есть питание 5V. Ну и корпус, абы все это барахло разместить в щитке. Аудиофилом я не являюсь, позолоченные разъёмы не покупал. Для подключения в ход пошла привычная витая пара.

Итак... В самом зеркале я решил устанавливать только динамики. Заодно, для подсветки, разобрал wi-fi розетку с нативным хоумкитом и подключил внутри зеркала. Можно использовать любое реле типа Sonoff, если поместится.

Зеркало было куплено и установлено. Глубина 30мм, поэтому динамики выбирать особо не пришлось. Главное было втиснуться. Прикрепил на двусторонний скоч. Получилось впритык с миллиметровым зазором и не вибрирует на само стекло.Всю остальную электронику решил вынести в щит. Но можно было и в соседнюю кухню, сквозь стену, в какой-нибудь шкафчик. Поработав чуть дремелем, надфилем и паяльником над корпусом, собрал вот такой блок.

БП усилителя на 24V, усилитель, и раскурочив зарядное с тремя USB портами, вкорячил еще его. Удобно подключать пару Raspberry.

Распбери... сначала думал ставить Shairport Sync, но в итоге отказался в пользу Volumio. Минус - ничего другого на распбери уже не поставишь, но оно там и не надо. Плюсы - работает радио, подкасты, медиатека, Spotify, YouTube и можно установить дисплей для управления при желании.

Сервисы добавляются в настройках Volumio, посредством плагинов. Возможно реализуют Apple Music после того, как она стала доступна в web-версии. Подробно описывать процедуру установки Volumio не буду, она даже у меня не вызвала вопросов. Все очень просто и описано на сайте производителя. Качаем образ, записываем на карту, вставляем в Raspberry, загружаемся, настраиваем.

Дальше все еще проще. Просто подключаем динамики и Raspberry к усилителю. В моем случае, пока это миниджек с Raspberry, и в выключенном состоянии присутствует еле различимый шум. Но в дальнейшем планирую навесить на нее ЦАП типа этого, или этого.  Вероятно, звук будет лучше, но мне и этого качества в ванной достаточно. В Homebridge (да, на благо умного дома трудится другая Raspberry) ставим плагин для Volumio, прописываем в конфиге адрес и у нас в HomeKit есть управление громкостью нашего медиацентра. Правда в виде яркости.

Все можно автоматизировать. Включение на определенной громкости, при включении света в ванной или по NFC-метке. Положил телефон на столик- включился твой любимый NoiseMC. Выключил свет - музыка выключилась. Ну и голосовое управление Siri. И ,при этом, нигде не торчит ни единого провода. Скоро буду доделывать монитор с приставкой.


Хорошая статья. не хватает фото с процессом сборки. если будешь переделывать обязательно пофоткай и вставь =)

Да, я обязательно добавлю при случае. Спасибо

Мне всегда было интересно как дела с влажностью в таких местах и не отразится ли это на работе реле или другой электроники что установлена будет за зеркалом?

Сам периодически думаю про что то подобно, но останавливает пока именно высокая влажностью, когда кто то принимает душ все зеркало запотевшее получается и думаю все внутри так же будет покрыто мелкими каплями и как то страшновато немного, не коротнуло бы чего.

Конкретно моя ванная не страдает от избыточной влажности. Даже зеркало запотевает очень редко и самую малость. Вытяжка при этом включается тоже очень редко, хоть и установлена на 55%. Как все получится в итоге посмотрим в продолжении

Подскажи как в Volumio Youtube смотреть. Плагин стоит, а интерфейса ютюбовского нигде не видно.

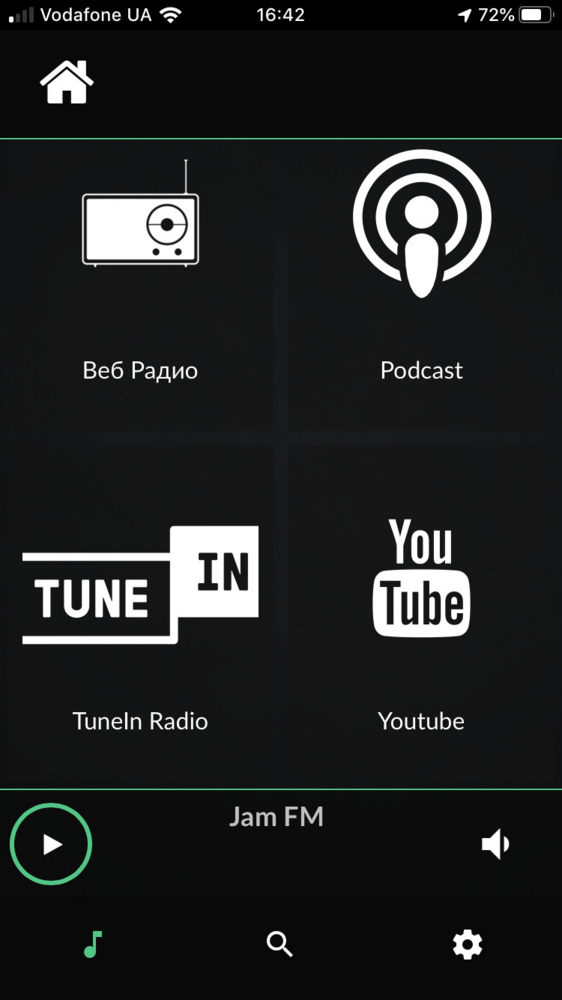

Я не уверен что его можно прям смотреть. Не ставил такой задачи. Но слушать можно однозначно. 1000x_image.png?15692464301000x_image.png?15692464081000x_image.png?1569246384

спасибо за наводку на интересный софт!!! Airplay сотов тоже будет работать?
Интересно будет ли на малине работать Airplay 2?

Второй не будет работать. Никак. Что такое “AirPlay сотов» я не понял :/

Подскажите модель зеркала?
