Умный свет 3: монтаж выключателей Aqara.

В прошлой статье я рассказал о достоинствах и недостатков умных выключателей Aqara, сегодня расскажу об особенностях их монтажа в Российских реалиях.

Aqara - китайский бренд, и эти выключатели сделаны под китайские стандарты, а значит в теории должны монтироваться в квадратные китайские подрозетники. Выглядят эти подрозетники приблизительно так:

Если ремонт только предстоит, лучше конечно заранее закупиться такими подрозетниками. Только стоит заранее определиться какие у вас будут стены, подрозетники для гипсокартона конструктивно отличаются от подрешетников для бетонных стен. Даже если вы потом примете решение об установке выключателей под стандартные круглые подрозетники, они отлично встанут в эти квадратные, а вот «квадратные» выключатели установить в круглые подрозетники также легко не получится.

Классический выключатель Legrand Valena в квадратном подрозетнике.

Но если ремонт не планируется, а умный свет хочется здесь и сейчас, то придется немного «колхозить». Итак: имеем круглый подрозетник и выключатель Aqara:

Пытаемся вставить, не входит:

Берем нож (выжигатель), паяльник, ножовку по металлу, лобзик) и начинаем резать:

Должно получиться как-то так:

Проверяем: все входит и выходит:

Для эксперимента выбран подрозетник для гипсокартона, крепления к стене должны располагаться сверху и снизу, крепления выключателя к подрозетнику - слева и справа, отверстия крепления в выключателе и подрозетнике при этом должны совпасть.

Демонтируем старый выключатель:

Примеряем новый подрозетник с выключателем, не входит:

 Снова беремся за нож, и из круглого отверстия делаем квадратное:

Снова примеряем, входит:

Круглый подрозетник с вырезанными углами потерял жесткость, по этому установить его в отверстие, да еще и потом установить выключатель, оказалось довольно проблематично, в некоторых местах получилось довольно легко, кое-где никак не получалось. Выход - выбросить подрозетник и прикрутить выключатель саморезами или дюпель-шурупами по углам прямо к стене, конструкция выключателя это позволяет:

Если стена капитальная, а подрозетник плотно замурован, его извлекать не обязательно. Берем острую стамеску и молоток, (есть также такой электроинструмент как бокорез) и выдалбливаем квадратное отверстие не извлекая подрозетник:

Если планируется, что выключатели будут управлять не обычными светильниками, а умными, то в подрозетнике эту линию соединяем напрямую, чтобы умная лампа была включена постоянно.

Если выключатель Aqara двух клавишный и без нулевой линии - то хотя бы одна клавиша должна управлять обычным светильником.

Если необходимо управлять одним выключателем двумя умными приборами - то необходимо выбрать либо версию с N проводом, либо беспроводную версию. В последнем случае вам не придется менять или переделывать подрозетник, беспроводную версию можно прикрутить к стандартным креплениям круглого подрозетника, либо вообще приклеить на комплектный скотч в любом удобном месте.

На сегодня всё, в следующей, думаю, заключительной части расскажу про настройку этих выключателей в колобке (Atom Homey) и в связке шлюз Xiaomi - Raspberry Pi - HomeKit.


Отличнейшая статья - так держать 👍👍👍👍👍 огонь ;)

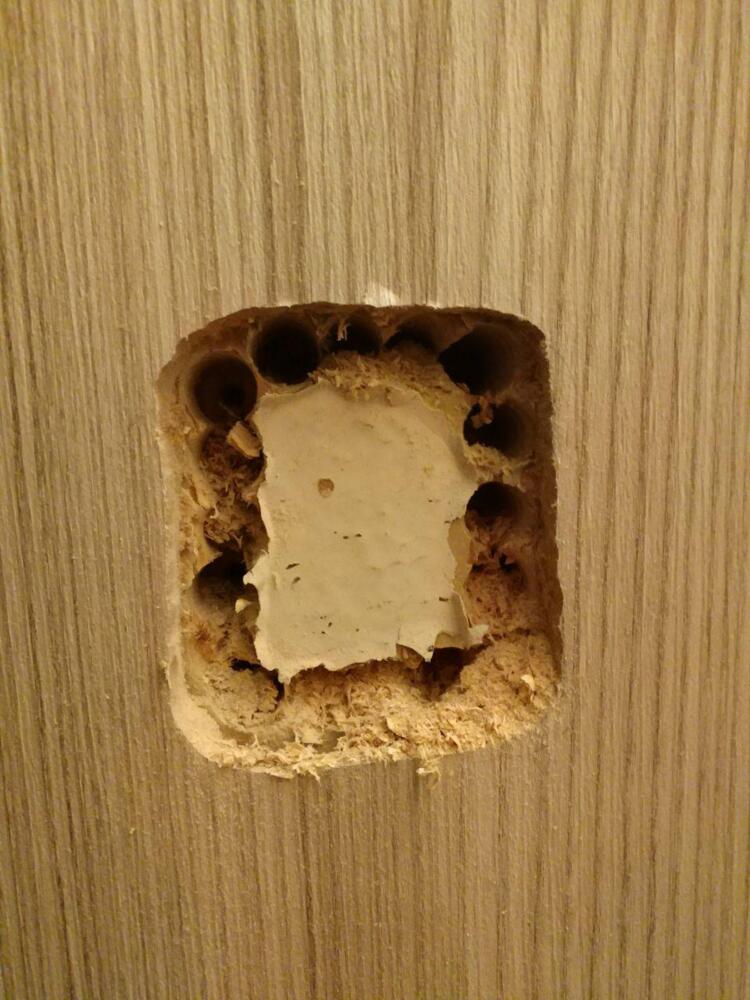

C деревом отлично помогает дремель ;)

2000x2000x_image.jpg?1548143530

У нас квадратных подрозетников в продаже нет. А из китаев заказывать было влом. Зато есть прямоугольные.

2000x2000x_image.jpg?15481435302000x2000x_image.jpg?1548143530

А вот старую коробку сверлу по дереву было грустно сверлить ;) (Ну оно само виновато. Нефиг быть из мягкой стали ;) )

Пародируя одну известную программу с канала History... Ваше сверло не будет сверлить ;)

2000x2000x_image.jpg?1548144216

Добрый день. Не совсем понял почем "
Если выключатель Aqara двух клавишный и без нулевой линии - то хотя бы одна клавиша должна управлять обычным светильником."?

Подскажите пожалуйста

Да уж скорее бы сяоми начали делать европейские вилки и круглые подрозетники! А то я имею бетонные стены и новый ремонт (муха не сидела). Супруга грозит террором за порчу стен. Вот теперь ищу мастера-снайпера 😂
