Умный вентилятор на EspHome

Введение

Несколько лет назад, когда я начал делать свой умный дом, то как-то летом достал из кладовки старый напольный вентилятор, почесал в затылке, прикрутил к нему Sonoff и несколько лет был более, чем доволен.

Потом у вентилятора переклинило мотор, был куплен новый и Сонофф переполз на него. Опять-же - тупо в разрыв питания.

А потом попался ролик с демонстрацией того, как с соноффом и дополнительным релейным модулем можно регулировать его скорость!!!

В итоге был куплен такой модуль на два реле и... Немного переработалась схема!

Принцип работы трехскоростных вентиляторов

Всё до идиотизма просто: в моторе вместо одной обмотки, сделаны три разных, с разными параметрами. Подаем питание на первую - первая скорость, отключаем питание и подаем на вторую - вторая...

Механические кнопки на нем - тупо переключают подачу на разные обмотки, "выбивая" при нажатии ранее вжатую кнопку и размыкая ее контакты.

Всё, что нам надо сделать - электронно повторить этот принцип!

Отличия

Автор того видео поступил "тупо": три реле, три обмотки. Фаза подается на входы каждого из реле, выходы - на соответствующие обмотки. Нужно первую скорость - замкнули первое реле, отключили второе и третье, нужно третью - включили третье, отключили 1 и 2...

Минус - если случайно включить несколько обмоток сразу, то можно призвать "волшебный дым". Поэтому он сначала отключает ненужные, потом включает нужную обмотку, да еще и поставил на выходы "Интерлок" - это когда только один из группы может быть включен. В итоге вроде как защита от одновременного включения и есть, но.... Второй его "не то, чтобы косяк", это "не люблю движковый регулятор" - в итоге он сделал три "разных" вентилятора для системы, под каждую скорость свой... Ну, хозяин-барин, но если в ЕспХоум и HASSio есть вентилятор с регулировкой скорости - зачем нам проблемы лишние?!

Так что в моём варианте:

• Sonoff своим реле включает-выключает вентилятор, а модуль реле - переключает скорости.
• В системе он виден как трехскоростной вентилятор и Яндекс Алиса это вполне понимает.

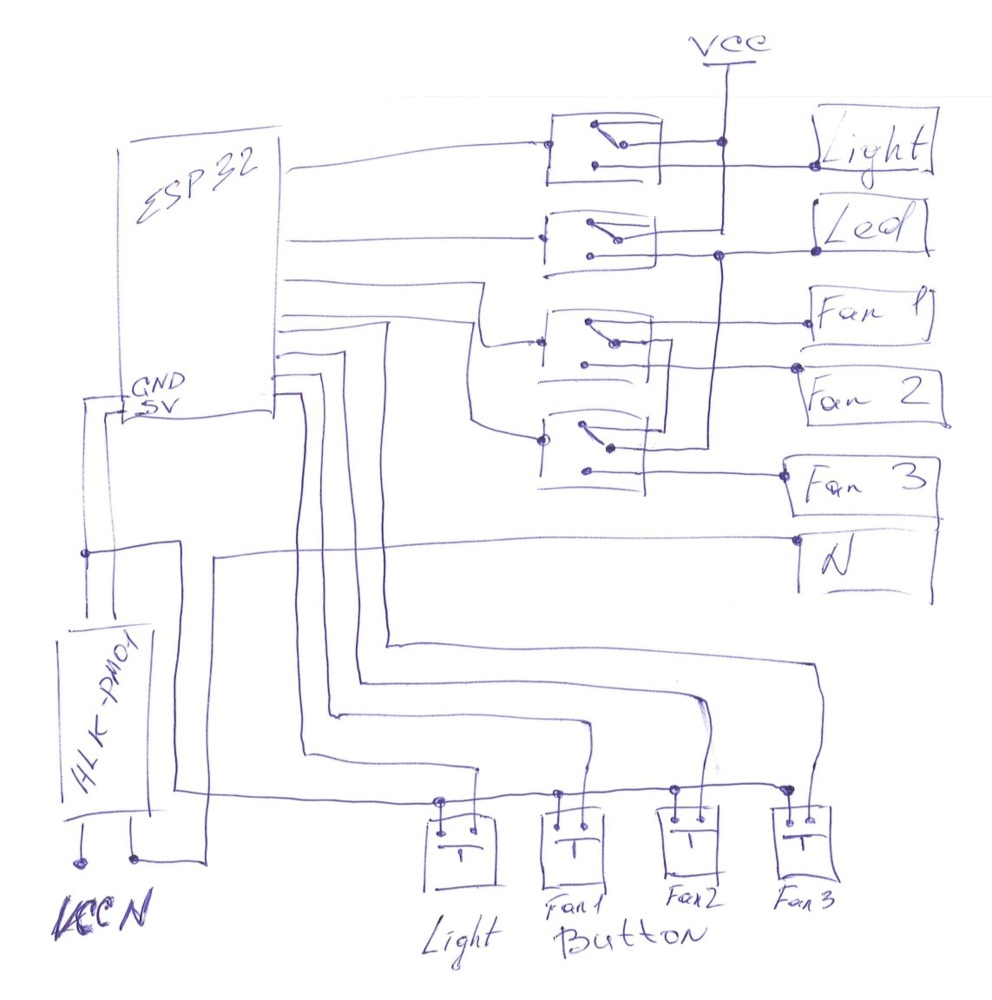

Схематика

Подключение

Логическая часть:

• 3V3 -> VCC
• RX -> IN2
• TX -> IN1
• GND -> GND

Тут все просто: я их шлейфом прокинул просто параллельно.

На реле хоть и написано, что от 5 вольт, но по факту - 3.3 ему за глаза хватает. Если нет - снимаем перемычку JD-VCC и на Соноффе снизу ищем выход пятивольтового стабилизатора... К нему припаиваемся и подаем с него на пин JD-VCC питание конкретно для реле.

Прошивка

Как залить прошивку - надеюсь объяснять не надо?

esphome: name: vent_balkon platform: ESP8266 board: esp01_1m board_flash_mode: dout wifi: ssid: 'стандартно' password: 'заполняете своими' # Логгер переключаем на UART1, т.к. на стандартном у нас реле logger: hardware_uart: UART1 # Параметры для API HASSio api: password: "сами напишите" reboot_timeout: 0s ota: password: 'аналогично' output: # Реле Соноффа - platform: gpio pin: GPIO12 id: relay # Два дополнительных - platform: gpio pin: GPIO1 inverted: true id: speed1 - platform: gpio pin: GPIO3 inverted: true id: speed2 # "Виртуальный" выход для регулировки скорости - platform: template type: float id: dummy_fan # Собственно логика при переключении скоростей. write_action: # Стандартно идет off при 0 - if: condition: lambda: return (state <.2); then: - output.turn_off: relay - output.turn_off: speed1 - output.turn_off: speed2 # low при 0.33 - if: condition: lambda: return ((state >=.2) && (state <.4)); then: - output.turn_on: relay - output.turn_off: speed1 - output.turn_off: speed2 # Medium при 0.66 - if: condition: lambda: return ((state >=.4) && (state <.7)); then: - output.turn_on: relay - output.turn_on: speed1 - output.turn_off: speed2 # И High при 1 - if: condition: lambda: return (state >= 0.7); then: - output.turn_on: relay - output.turn_on: speed1 - output.turn_on: speed2 status_led: id: light_module_status pin: number: GPIO13 # Ну и цепляем его как выход для вентилятора! fan: - platform: speed output: dummy_fan id: fan_1 name: "Balkon Fan"

Заключение

Проверяем, добавляем в ХАССио, тестируем, собираем. Синхронизируем в Яндекс Алису.

Помимо стандартного "включи-выключи" в Алисе добавляется:

• включи (поставь) предыдущую-следующую скорость;
• включи низкую-среднюю-высокую скорость.

Вот как-то так...

В теории - можно добавить индикацию, подключить кнопки, вроде есть модели, где есть включение "осцилляции" не рычагом, а приводом... Может даже и займусь потом.
