Как на esp8266 получить данные при помощи API

07 октября 2018, 22:15

Дорогой мой читатель. Если вдруг тебя посещала идея - а не получить ли кучу информации с разных сайтов по API при помощи esp8266, а потом вывести дисплей от NOKIA 5110, то ты пришел по адресу. Сейчас множество полезной информации можно получить запросами по API - погода, курсы валют, балансы и т. д. Поэтому вам наверняка будет интересно получать нужную для себя информацию, анализировать ее, а после выводить на дисплей или каким-то иным образом. В качестве примера я буду получать и выводить курсы BTC (биткоина).

Начнем с настройки среды. В качестве среды разработки я использую Arduino IDE версии 1.8.7. В ней через настройку менеджмента плат была добавлена поддержка ESP8266. Скриншот настройки для работы с платой:


Заходим в Инструменты -> Менеджер плат Вставляем эту строку http://arduino.esp8266.com/stable/package_esp8266com_index.json

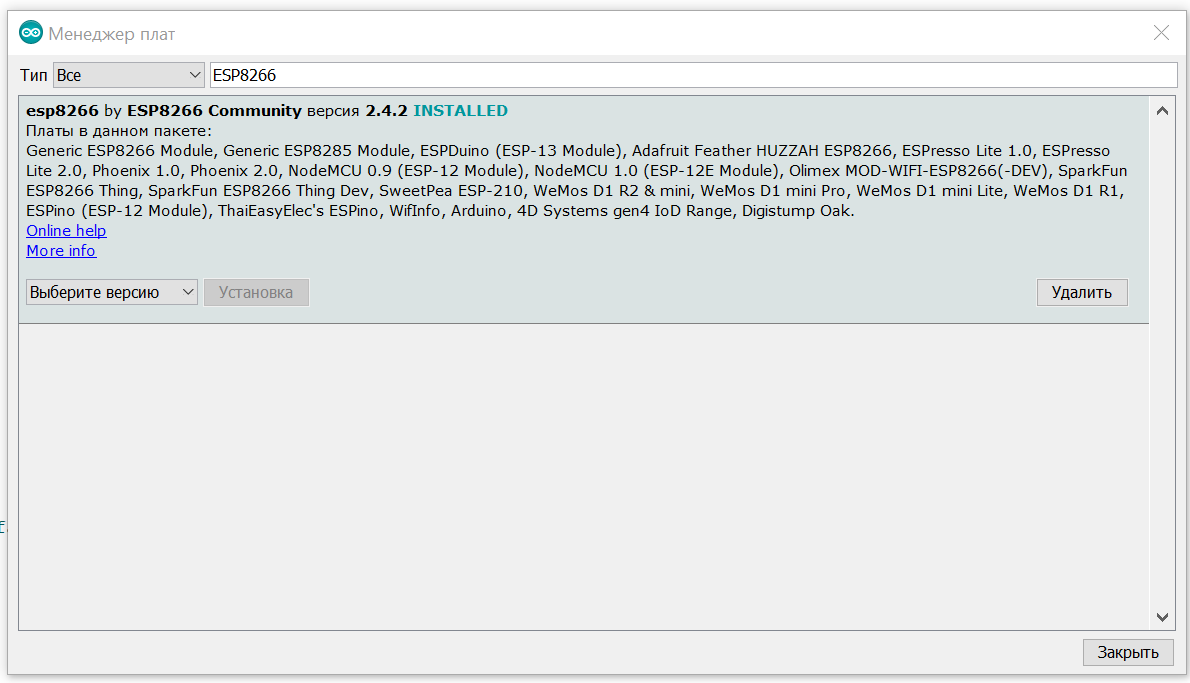

И жмем ок. Далее в инструментах идем в Менеджер плат



Вбиваем в окно нашу ESP8266, и в результате из вариантов останется только 1. Его и устанавливаем (на момент написания статьи это версия 2.4.2).


После загрузки библиотек под нашу плату в списке плат выбираем NodeMCU 1, а далее все настройки приводим, как на скриншоте.

Для работы с JSON используется библиотека ArduinoJson.  Для ее установки нужно перейти в Инструменты-управлять библиотеками, и далее по аналогии с менеджером плат вставить название библиотеки. После того, как применится фильтр. Поставить версию. Как указано на скриншоте:


Для работы с дисплеем используется библиотека, найденная на просторах Интернета, а также еще файл патч, который позволяет выводить информацию на русском языке. Желающие получить библиотеку для работы, русификатор и сам проект могут скачать все необходимые файлы тут.

 Для подключения библиотеки идем в Скетч - подключить библиотеку - добавить .zip библиотеку и указываем скачанный файл - Adafruit_GFX_Library.zip. После переходим по пути, где у вас установлены доп библиотеки (у меня это папка Documents\Arduino\libraries\Adafruit_GFX_Library). В нее нам надо из второго архива кинуть файл русификатор, который находится в папке архива с одноименным названием. Затем соглашаемся на замену.

Для начала вам нужно получить верную строку для вашего API запроса и проверить, что все в браузере работает корректно. В моем случае это выглядит так. Когда сайт возвратит нам нужный ответ, мы копируем его в буфер обмена и переходим сюда. Вставляем этот ответ и получаем заветный код, что помогает распарсить наши данные.

К концу статьи приведу функцию, которая, собственно, работает с API и чуть поясню, где и что нужно менять, чтобы обработать ваши данные:

char host[] = "blockchain.info"; - это собственно сервер, куда мы и отсылаем наш запрос.

String URL = "/ru/ticker"; - сам запрос.

По сути, это 2 куска одного запроса, который мы сделали в браузере.

const size_t bufferSize = 22*JSON_OBJECT_SIZE(5) + JSON_OBJECT_SIZE(22) + 1660; Это  размер буфера под ответ. Его Вам подскажет ассистент в который и был скопирован запрос.

JsonObject& USD = root["USD"];

float USD_15m = USD["15m"];

float USD_last = USD["last"];

float USD_buy = USD["buy"];

loat USD_sell = USD["sell"];

const char* USD_symbol = USD["symbol"];

Этот блок Вам также подскажет ассистент. Здесь мы получаем нужные значения из API в переменные, а далее все это выводим на экран.

display.setTextSize(1); - задаем размер текста

 display.clearDisplay(); - очищаем дисплей

 display.setCursor(0,0); - устанавливаем курсор

 display.print(utf8rus("Курс битка:")); - Выводим информацию на русском языке

display.setCursor(0,9);  - перемещаем курсор на 9 строк в низ

 display.print(USD_15m); - выводим значение переменной

Дисплей подключен следующим образом:

PIN nokia5110
 Pin MCU
1 RST  D2
2 CE                              D1
3 DC                                       D6
4 Din                                      D7
5    Сlk
D5
6    Vcc
Vcc
7    Bl
подсветка если нужно то к Vcc
8  Gnd
    Gnd

Опрос выполняется раз в 60 секунд. Можете делать и чаще, но перед этим ознакомьтесь с условиями использования API, так как некоторые сайты регламентируют число запросов с одного IP в минуту.

В итоге, прочитав и скачав по ссылке файлы, вы научились делать запросы к сайтам по API, получать и разбирать ответ, а после использовать эти данные в своих целях. А в качестве бонуса вы получили навыки подключения и вывода информации на дисплей от nokia 5110, да еще и на русском языке.  В целом, без цены макетной платы и проводов реализация этого проекта обошелся в 500 рублей. В дальнейшем планирую подключить RGB матрицу светодиодов и отобразить на ней такую полезную информацию, как время, погоду, интересующие меня курсы валют и т. п. Как только приобрету rgb матрицу и разберусь в ней, напишу следующий обзор.

В конечном виде все выглядит так:

P.S. Если возникли трудности с реализацией проекта, задавайте вопросы, отвечу по мере возможности и свободного времени.

void getDataOfBlockchain() {
  String title = "";
  String headers = "";
  String body = "";
  bool finishedHeaders = false;
  bool currentLineIsBlank = true;
  bool gotResponse = false;
  long now;

  char host[] = "blockchain.info";

  if (client.connect(host, 443)) {
    Serial.println("connected");

    String URL = "/ru/ticker";

    Serial.println(URL);

    client.println("GET " + URL + " HTTP/1.1");
    client.print("Host: "); client.println(host);
    client.println("User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/69.0.3497.100 Safari/537.36");
    client.println("");

    now = millis();
    // checking the timeout
    while (millis() - now < 1500) {
      while (client.available()) {
        char c = client.read();
      //  Serial.print(c);
   if (finishedHeaders) {
          body=body+c;
        } else {
          if (currentLineIsBlank && c == '\n') {
            finishedHeaders = true;
          }
          else {
            headers = headers + c;
          }
        }

        if (c == '\n') {
          currentLineIsBlank = true;
        }else if (c != '\r') {
          currentLineIsBlank = false;
        }
        //marking we got a response
        gotResponse = true;
      }
      if (gotResponse) {
       body.trim();// чистит мусорные пробелы в начале строки
       while(body.startsWith("{")==false) // чистит любые символы до { - признак начала json
       {
      body=body.substring(1,body.length()+1);
       }
const size_t bufferSize = 22*JSON_OBJECT_SIZE(5) + JSON_OBJECT_SIZE(22) + 1660;
DynamicJsonBuffer jsonBuffer(bufferSize);
JsonObject& root = jsonBuffer.parseObject(body);
JsonObject& USD = root["USD"];
float USD_15m = USD["15m"]; // 6533.96
float USD_last = USD["last"]; // 6533.96
float USD_buy = USD["buy"]; // 6533.96
float USD_sell = USD["sell"]; // 6533.96
const char* USD_symbol = USD["symbol"]; // "$"
     display.setTextSize(1);
    display.clearDisplay();
    display.setCursor(0,0);
    display.print(utf8rus("Курс битка:"));
        display.setCursor(0,9);
    display.print(USD_15m);
                display.print("$ 15m");
        display.setCursor(0,18);
    display.print(USD_last);
            display.print("$ last");
        display.setCursor(0,27);
    display.print(USD_buy);
                display.print("$ buy");
            display.setCursor(0,36);
    display.print(USD_sell);
        display.print("$ sell");
    display.display();
        }

      }
    }
    Serial.println("-************-");
    Serial.println(body);
    Serial.println("-************-");
  }
