Термостаты Eurotronic Spirit Zigbee в умном доме под управлением HomeAssistant

19 мая 2020, 16:07

После того, как я решил перевести весь свой Умный Дом на протокол Zigbee под управлением HomeAssistant и отказаться от Apple HomeKit, пришло время избавляться от старых Wi-Fi устройств, заменив их на Zigbee устройства.

Я долго пользовался термостатом от Elgato, обзор которого делал в этой статье. В итоге, он довольно быстро был продан на Авито.

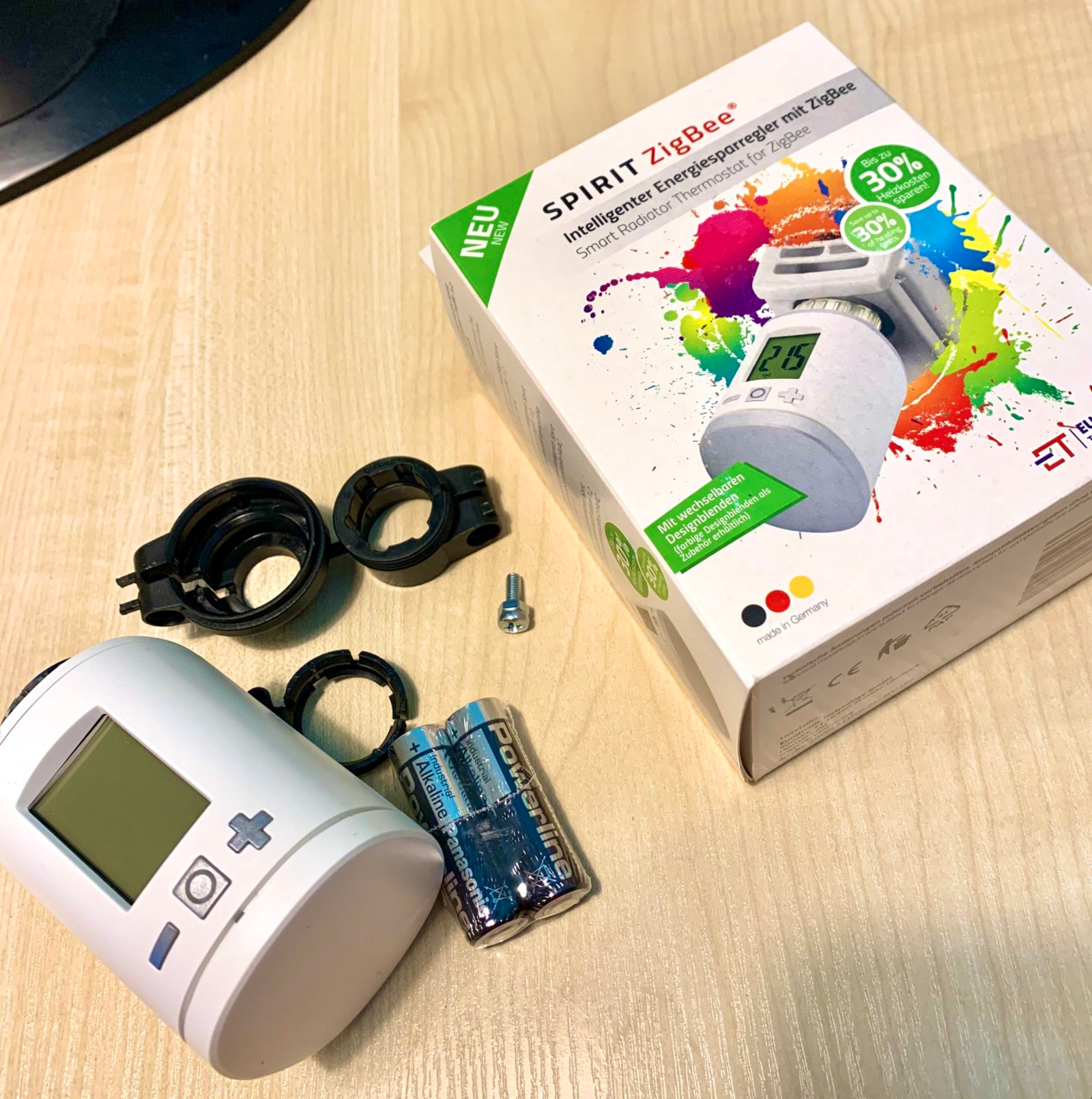

Взамен, коллеги из Кельнского офиса купили на немецком Amazon и доставили мне два термостата Spirit Zigbee, от немецкой компании Eurotronic:




Нужно отметить, что существует и Z-Wave версия такого точно термостата. В комплекте имеются батарейки, переходники на разные типы крепления.



Подключение к HomeAssistant не составило ни малейшего труда. Нужно всего лишь правильно вставить комплектные батарейки, зажать все три кнопки на термостате и дождаться на экране обратного отсчета от 1 до 10, после чего появляется надпись ReS, то есть сброс. И почти сразу после него появляется надпись InS с мигающим значком связи. В течении нескольких секунд ваш термостат должен появиться в Устройствах вашего HomeAssistant.



В Панели разработчика, в Состояниях, появляются все его атрибуты.



После этого, прикручиваем термостат к батарее и нажимаем мигающую зеленым кнопку Boost на нем. Происходит калибровка термоголовки, несколько движений регулирующего штока клапана вперед-назад и все, устройство готово к использованию.




Теперь можно добавлять термостат в интерфейс Lovelace и строить разные автоматизации.В Lovelace я сделал все по умолчанию, примерно вот так:


- type: thermostat
  name: Батарея в комнате
  entity: climate.0x00158d0003c46f75_climate

- type: thermostat
  name: Батарея на кухне
  entity: climate.0x00158d0003c461f2_climate

С автоматизациями пока сильно не заморачивался, сделал три. Но перед этим через HACS добавил интеграцию Climate Group для того, чтобы сгруппировать термостаты в одну сущность, для удобного одновременного использования:



- platform: climate_group
  name: 'Thermos'
  entities:
    - climate.0x00158d0003c46f75_climate
    - climate.0x00158d0003c461f2_climate

После этого написал три простых автоматизации. Первая - в рабочие дни в 9.50 снижает температуру батарей, при условии, что дома никого нет:


- id: Thermo One
  alias: Thermo Down Workdays
  trigger:
  - at: '9:50'
    platform: time
  condition:
  - condition: state
    entity_id: binary_sensor.workday_sensor
    state: 'on'
  - condition: and
    conditions:
    - condition: stat
      entity_id: person.natasha
      state: not_home
  - condition: and
    conditions:
    - condition: state
      entity_id: person.igor
      state: not_home
  action:
  - data:
      temperature: 14
    entity_id: climate.thermos
    service: climate.set_temperature

Вторая автоматизация в рабочие дни, к приходу домой с работы в 17.30, включает нагрев батарей:



- id: Thermo Two
  alias: Thermo Up Workdays
  trigger:
  - at: '17:30'
    platform: time
  condition:
  - condition: state
    entity_id: binary_sensor.workday_sensor
    state: 'on'
  action:
  - data:
      temperature: 20
    entity_id: climate.thermos
    service: climate.set_temperature

И третья автоматизация снижает нагрев батарей ночью в рабочие дни:





- id: Thermo Three
  alias: Thermo Night Workdays
  trigger:
  - at: 00:10
    platform: time
  condition:
  - condition: state
    entity_id: binary_sensor.workday_sensor
    state: 'on'
  action:
  - data:
      temperature: 12
    entity_id: climate.thermos
    service: climate.set_temperature

Понятно, что можно сделать более удобные и тонко настроенные автоматизации, но на это нужно время и более длительный опыт эксплуатации этих термостатов.

Например, я заметил, что температура окружающей среды, показываемая термостатом, на 3-4 градуса ниже той же температуры, показываемой термометром датчика Aqara, который установлен в центре квартиры и выше. В документации по интеграции этих термостатов упоминается параметр temperature_calibration, с помощью которого можно внести поправку на показания температуры.

Также можно более гибко использовать режимы управления термостатом, которых три: auto, heat, off. Например, по датчику открытия окна, во время проветривания, можно легко автоматически переводить термостат в режим off, и назад в режим heat - после закрытия окна.

В замечательном мобильном приложении HassKit управление термостатами сделано максимально удобным:





В интерьере квартиры термостаты смотрятся вполне органично и не мешают:





Сейчас термостаты выключены на летний период. Батарейки не вынимал. Иногда слышу, как они тихо жужжат, двигая штоком клапана батареи, чтобы он не залипал.

В итоге, могу с уверенностью сказать, что это отличное устройство, качественно выполненное, легкое в управлении и использовании. Большим плюсом является легкость интеграции в системы умного дома, использующие последнюю версию zigbee2mqtt.

Официальная документация на термостат, где можно найти много полезного.

Могу смело рекомендовать к покупке всем энтузиастам умных домов и протокола Zigbee.
