Прибиваем планшет к стене, или делаем dashboard для Home-assistant.

7 янв. 2019 г.

Кое что из моих сочинений на свободную тематику:

Мультирум из подручных средств, и добавление всего этого в Home-assistant

Часть 1. Лирика.

Во второй половине двухтысячных, когда я услышал об «умных домах» у меня в голове сложилась картинка, что умный дом - это экран висящий на стене, и при помощи которого можно включать свет, кондиционер, закрывать шторы. Основной функцией этого «умного дома» было удивить людей, которые видели до этого все что уже только можно. На тот момент это было на столько дорогим, что затронув эту тему в разговоре можно было услышать: - «Я лучше за эти деньги себе девяточку куплю, а жене шубу, и еще на охоту крепкую останется». В общем время идет, какие-то решения уходят с рынка, какие-то появляются, какие-то дешевеют, и становятся доступными, а картинка с экраном на стене так и засела в памяти.

Плавно переносимся во времена когда еще биткойн стоил больше 10.000, и когда я только начинал крутить\вращать Domoticz*, а ветки о НА на 4pda и в природе не было. Тогда я начал стремиться к заветной (как мне тогда казалось) цели - повесить планшет на стену, и тем самым овладеть (или овладать?) самым что ни на есть умным домом. Нагуглив программу для Андройд под названием ImperiHome**, и путем не хитрых манипуляций, получилось что-то похожее на это:

(Увы, картинок не осталось, держите из гугла. Шучу, остались, но после них прийдется идти мыть руки)

Фу-фу-фу.



(Владельцы iobrocker’a сейчас наверняка увидев этот прекрасный интерфейс не оценили шутку)


*О Domoticz. Да простят меня эти три изгоя (или сколько Вас там осталось?), которые до сих пор на нем сидят. А как вы собираетесь всем этим управлять, когда будет хотя бы 20 устройств, и 20 сенсоров? Как в этом UI вообще что-то можно найти? Пожалейте свое время :)

**О ImperiHome - я уже свыкся с этим интерфейсом, и после перехода на HA, не хотелось что-то изобретать, и я надеялся подружить их. Но увы, в нем оказалась поддержка всего чего угодно, кроме НА. Даже прости в Jawbone UP. В общем разработчики рыли себе могилу - вкладывая все силы в поддержку Domoticz, Vera, Wink, и забив на все просьбы пользователей об интеграции с Home-assistant, и iobrocker. Чтож, туда им и дорога.

Часть 2. К делу.

И так, Вы уже встали на верный путь, у Вас где-то крутиться Home-assistant (разумеется как у всех нормальных пацанов - в докере). Есть покрытый пылью старый андроид планшет. И есть огромное желание (Увеличить свой член, как минимум в глазах гостей - хаха)

Есть 3 путя

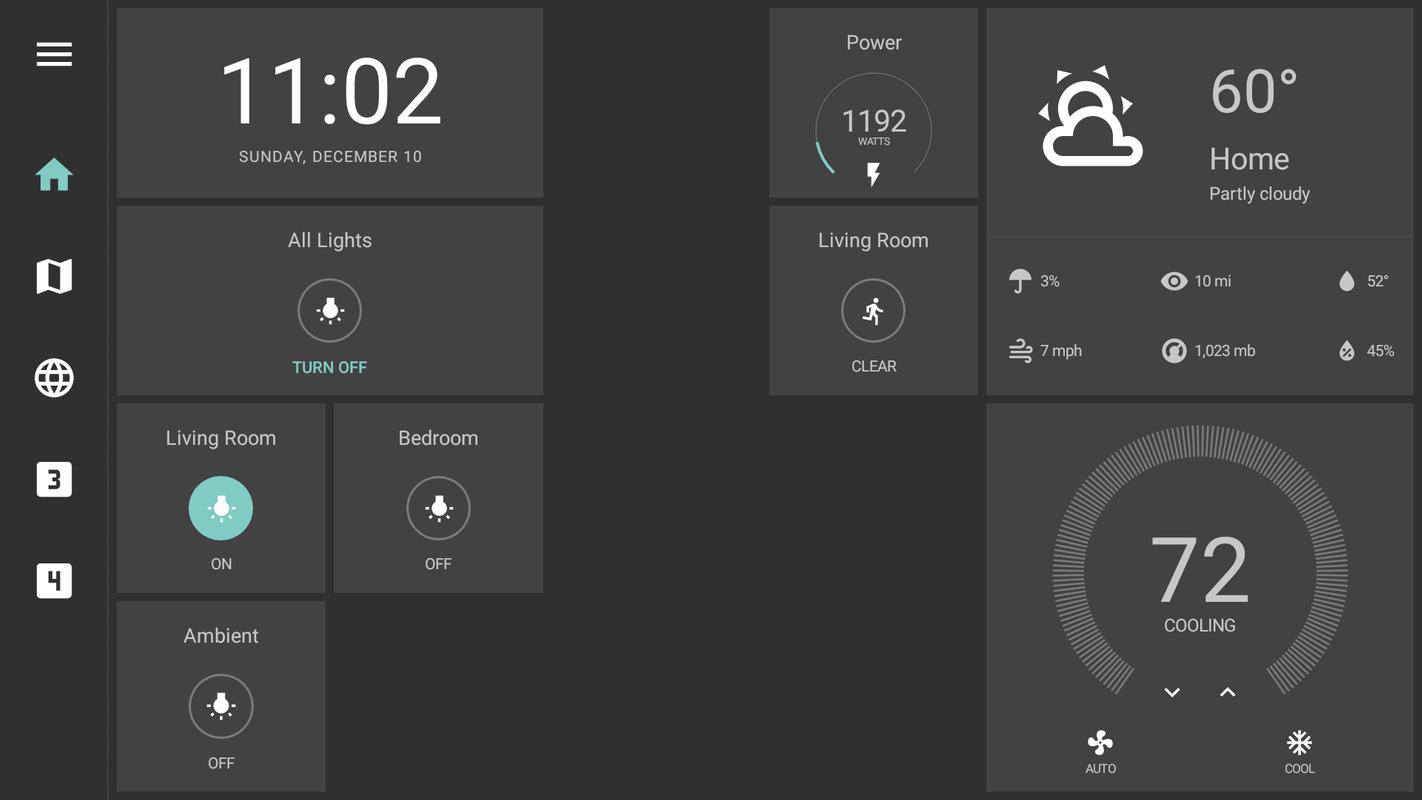

1. Использовать приложение из Google play: HomeHabit (оно же Project Rotini). Хорошо, не правда ли? Да, но нет. Но перейдем к конкретике.

Из плюсов:

  • Настройка прямо в самом приложении.
  • Имеет какой-никакой вид.
Из минусов:

  • Вечная бета.
  • Требовательна к ресурсам (условно)
  • Не видит и половину Entity в HA.
  • Куцая (бедная) в плане кастомизации.
  • Название (хуже только вьетнамская косметика O HUI)

2. Lovelace UI - Тут все понятно, но надо этим просто по пользоваться, что бы понять что это не то решение, которое хочется видеть. Он красив, удобен, с ним, скорее всего, Вы уже знакомы и его легко настроить. Но все эти плюсы ровно до того момента пока его не повесишь на стену.

3. И самое сладкое, Html (js) решения. Их на данный момент два. Собственно открываются они через браузер, и это позволяет их относительно удобно конфигурировать прямо на компе, и при определенном умении открывает безграничные возможности кастомизации. И так:

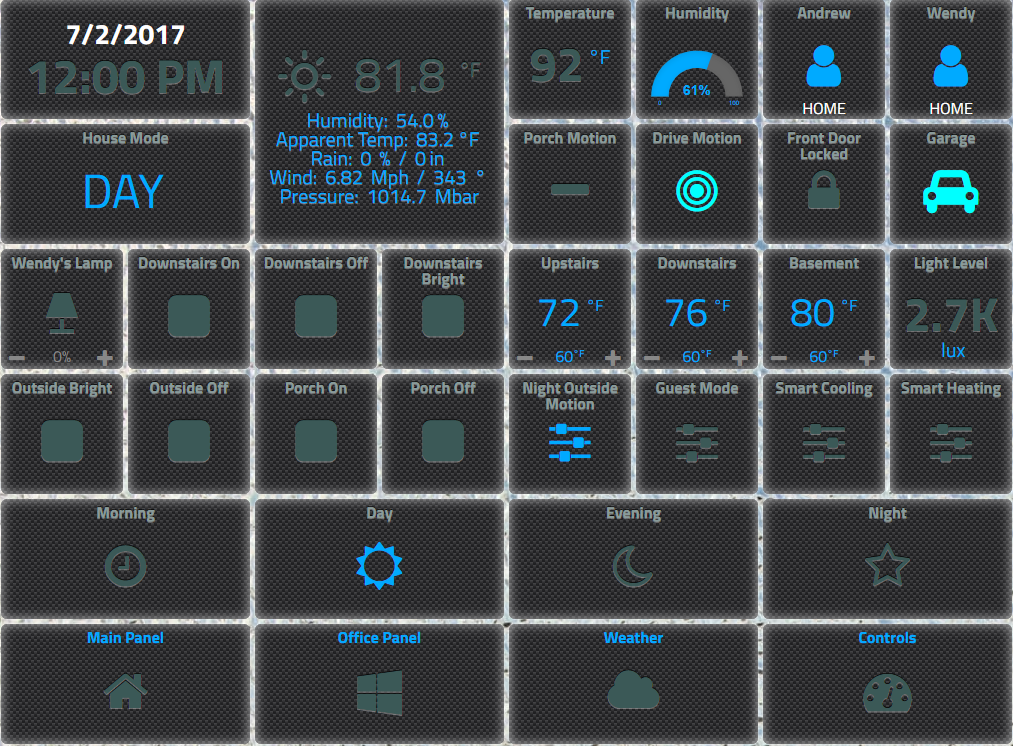

А) Hadashboard - в двух словах, старо, и очень ужасно. Вычеркиваем.

Б) TileBoard. Кстати тем самым мы еще и поддерживаем отечественного производителя, импортозамещение, и все дела (Алексей, привет)

Но, к сожалению, самым главным минусом я бы назвал довольно сложную первичную настройку. А точнее как в это все въехать. Но в этом я постараюсь помочь :)

Если вам все еще не нравиться, то держите видео.

Часть 3. Реализация.

Предупреждаю сразу - для совсем новичков, это покажется не очень просто. И увы, я вряд ли смогу максимально подробно разжевать процесс настройки, но методом научного тыка, меняя уже готовый конфиг под ваши устройства и нужды - потихоньку въедете. А я сейчас раскажу о логике настройки, и важных моментах.

Идем: https://github.com/resoai/TileBoard, берем, кладем в папку с конфигами HA\www\tileboard\

Переименовываем config.example.js в config.js

Открываем:

http://ип.ардес.ha:8123/local/tileboard/index.html

Видим подобное окно с ошибками:

Расстраиваемся, закрываем окно (открываем коменты, и обсираем автора)

Далее открываем config.js в редакторе (!!! Крайне рекомендую использовать редактор который подсвечивает синтаксис в js, я пользуюсь Brackets под маком, он же есть и под win, либо его олд скул конкурента notepad++ )

Теперь по списку, что находиться в файле конфига:

  • customTheme: null, - тема, выбрать можно из следующих: CUSTOM_THEMES.TRANSPARENT, CUSTOM_THEMES.MATERIAL, CUSTOM_THEMES.MOBILE, CUSTOM_THEMES.COMPACT, CUSTOM_THEMES.HOMEKIT, CUSTOM_THEMES.WINPHONE, CUSTOM_THEMES.WIN95
  • transition: TRANSITIONS.ANIMATED_GPU, - анимация интерфейса (в "браузере" что мы будем использовать, конкретно на моем планшете работало не корректно, я выбрал SIMPLE, то есть отключил) есть еще вариант ANIMATED

  • entitySize: ENTITY_SIZES.NORMAL, - размеры иконок внутри плиток, варианты: SMALL,NORMAL, BIG
  • tileSize: 150, размер плиток
  • tileMargin: 6, Количество плиток по горизонтали

Далее идет авторизация. Есть 2 варианта:

1. authToken: null, соответственно создаем в HA долгосрочный токен, вписываем.

2. Неправильный, но рассмотрим:

Добавляем 2 строчки

passwordType: PASSWORD_TYPES.MANUAL,   password: "сюда вписываем свой Legacy API пароль",

Если у Вас настроена авторизация по логину и паролю - этот метод работать не будет.

Время и эвенты пропускаем.
  • menuPosition: MENU_POSITIONS.LEFT, Где будет расположены кнопки меню, другой вариант снизу - BOTTOM
  • hideScrollbar: false, или true - убираем горизонтальную прокрутку.
  • groupsAlign: GROUP_ALIGNS.HORIZONTALLY, Группировка плиток, по горизонтали или VERTICALLY. На скрине их три, (как и в вашем примере по умолчанию) первая с  присутствием, вторая с воротами и лампами, и третья с температурой.

  • header: и все что с ним связано пропускаем, потом поиграетесь сами с его размером
  • screensaver: Заставка. она изначально выключена (в начале /* и в конце */) Но она нам и не нужен  позже поясню почему.
  • pages: [] это как раз страницы, что в меню слева (menuPosition: MENU_POSITIONS.LEFT,)
Обратите внимание на синтаксис и структуру. Каждая страница начинается с { и заканчивается }, внутри страницы группы которые так же начинаются с groups: { и заканчивается }. Внутри уже сами плитки которые (я слышу голос и зала) начинаются с items: { и как не странно заканчивается }.
Список всех видов доступных плиток: тут
var TYPES = {
   DEVICE_TRACKER: 'device_tracker',
   SCRIPT: 'script',
   AUTOMATION: 'automation',
   SENSOR: 'sensor',
   SENSOR_ICON: 'sensor_icon',
   SWITCH: 'switch',
   LOCK: 'lock',
   COVER: 'cover',
   FAN: 'fan',
   GENERIC_ICON: 'generic_icon',
   INPUT_BOOLEAN: 'input_boolean',
   LIGHT: 'light',
   TEXT_LIST: 'text_list',
   INPUT_NUMBER: 'input_number',
   INPUT_SELECT: 'input_select',
   CAMERA: 'camera',
   CAMERA_THUMBNAIL: 'camera_thumbnail',
   SCENE: 'scene',
   SLIDER: 'slider',
   IFRAME: 'iframe',
   DOOR_ENTRY: 'door_entry',
   WEATHER: 'weather',
   CLIMATE: 'climate',
   MEDIA_PLAYER: 'media_player',
   CUSTOM: 'custom',
   ALARM: 'alarm',
   WEATHER_LIST: 'weather_list',
};

Разберем отдельно взятую группу:

У нас в ней всего 1 плитка (зато какая!)

Это тип: TYPES.TEXT_LIST


{
               title: '', //Название группы (пишеться сверху над ней)
               width: 2, //Ширина группы (кол-во плиток)
               height: 3,//Высота (кол-во плиток)
               items: [ //здесь идет уже перечеслиение элемнтов (плиток)
                  {
                     position: [0, 0], //Где находиться. Можно двигать выше-ниже, левее-правее.
                     width: 2, //Ширина (можно указыать не только целое число, например 1.5). Высоты тут нет, соотвественно высота будет по умолчанию - 1, если надо поменять - вписываем ее ручками.
                     type: TYPES.TEXT_LIST, // Тип плитки
                     id: {}, // id элемента в хом асситант (для данного типа не используеться)
                     state: false, // Статус выключен (пример статуса - у плитки home alarm), что бы включить, закоментируем это строчку (//)
                     list: [
                        {
                           title: 'Sun.sun state', //это название
                           icon: 'mdi-weather-sunny', // это иконка
                           value: '&sun.sun.state' //это сам entity из home-assistant. Внимание, именно в этой карточке символ & обзятелен
                        },
                        {
                           title: 'Custom',
                           icon: 'mdi-clock-outline',
                           value: 'value' // Здесь просто любая надпись, нет привязки к entity
                        }
                     ]
                  }, //Все, группа закончилась, запятая после } обозначает, что дальше следует такой же элемент, то есть еще одна группа

Теперь рассмотрим пример самой плитки (alarm panel)

 {
                     position: [0, 1], //Местонахождение первая цифра горизонталь, вторая вертикаль
                     type: TYPES.ALARM,
                     //id: "alarm_control_panel.home_alarm", //убираем (//) и вписываем наш entity
                     id: { state: 'disarmed' }, //А тут наоборот добавляем (//), здесь статичная надпись в качестве примера (disarmed)
                     title: 'Home Alarm',
                     icons: { //это перечисление иконок, в зависимости от статуса
                        disarmed: 'mdi-bell-off',
                        pending: 'mdi-bell',
                        armed_home: 'mdi-bell-plus',
                        armed_away: 'mdi-bell',
                        triggered: 'mdi-bell-ring'
                     },
                     states: {
                        disarmed: 'Disarmed', //этот расшифровка статуса, в кавычках можно одаптировать написи под себя
                        pending: 'Pending',
                        armed_home: 'Armed home',
                        armed_away: 'Armed away',
                        triggered: 'Triggered'
                     }
                  } //Здесь в конце нет запятой, тк. это последняя плитка в этой группе

Что ж, пожалуй дальше должно быть понятно, просто немного экспериментов.

Обращайте внимание на фигурные скобки - если где-то она открылась, то она и должна закрыться, причем в рамках этого элемента (будь то группа, страница, плитка, или лист) Если после одного элемента следует другой, такого же типа - после скобки ставиться запятая.

Когда будете редактировать, имейте в виду, что после изменений, надо чистить кеш в браузере, что бы отобразить изменения cmd+alt+e на маке, и ctrl+f5 в win.

И что хочется добавить: когда поймете принцип, не поленитесь нарисовать макет на листочке, это сильно облегчит процесс.

Вариант от vas3k:

Часть 4. Что с этим делать дальше.

В качестве вишенки на торте (которая кстати будет полезна не только пользователям HA) поговорим через что это открывать на планшете.

Есть 1 варианта. Опять же первый и не правильный :)

Начнем с неправильного Fully Kiosk Browser и сразу же забудем про него.

И что использую я, и Вам советую WallPanel , у него есть поддержка MQTT и REST API, а так же бонусом он может использовать камеру и вещать в MJPEG что вообще замечательно в условиях НА.

В нашей реализации - планшет будет висеть на стене, рядом с ним датчик движение (в моем случае xiaomi, о нюансах, с этих датчиков - ниже) и экран на планшете будет включаться только когда в коридоре кто-то есть, то есть по датчику движения.

Качаем, запускаем, идем в настройки (открыть настройки повторно можно кнопкой назад)

Вводим адрес:

http://ип.ардес.ha:8123/local/tileboard/index.html

Включаем Browser refresh, Open on device boot, Prevent screen sleep
Далее - MQTT settings - в них включаем mqtt client, и настраиваем его подключение к нашему (уже существующему) серверу. Топик оставляем по умолчанию.
В HTTP settings включаем REST API.
В Sensor settings включаем пуликацию, ставим задержку 8-10 секунд, и за одно смотрим ниже с каких датчиков мы можем передавать информацию через REST или MQTT.
Затем в настройках самого андройд, безопасность - отключаем блокировку экрана, потом в настройки экрана - там ставим спящий режим через 2 минуты (Как раз первый нюанс датчика движения xiaomi)
Теперь переходим к конфигурированию самого HA
В скрипты добавляем:

  wallwakeup:
    alias: wall board wake up
    sequence:
      service: mqtt.publish
      data_template:
        topic: "wallpanel/mywallpanel/command"
        payload: '{"wake": true}'

  wallclearcache:
    alias: wall clear cache
    sequence:
      service: mqtt.publish
      data_template:
        topic: "wallpanel/mywallpanel/command"
        payload: '{"clearCache": true}'

Первый скрипт - как раз будит планшет, второй очищает кеш, что обязательно пригодиться при настройке плиток.

Теперь в автоматизацию:

  - alias: 'Wall motion screenon'  #Включение планшета на стене по датчику движения
    initial_state: 'on'
    trigger:
    - platform: state
      entity_id: binary_sensor.motion_sensor #Меняем на свой
      from: 'off'
      to: 'on'
    action:
    - service: script.turn_on
      entity_id: script.wallwakeup

Ну вот в принципе и все, вы молодец :)

Хотя пожалуй еще поделюсь автоматизацией, которую пришлось городить для сяоми датчика. У него нюанс такой: он включается на 2 минуты. И если все это время в коридоре продолжаешься движение - он остаться со статусом "on" а не передает его каждый раз при появлении движения. Но по сколько планшет получит команду wake up - только 1 раз, то через 2 минуты он заснет.

В сенсоры добавляем

  - platform: rest
    resource: http://ip.адрес.планшета:2971/api/state
    name: "WallPanel screen"
    value_template: '{{ value_json.screenOn }}'
Этот сенсор будет снимать статус экрана, и при его выключении, но при работе датчика движения - будет срабатывать автоматизация, которая будит планшет снова. Это решение не совсем идеально, потому что на 1-2 секунды экран все таки гаснет, но лучше чем нечего) И да, статус экрана можно снимать и через mqtt, но у меня статусы в топик публиковались с перебоями, по этому пришлось статус получать через rest api.
  - alias: 'Wall check screen'  #Проверка выключения экрана при работающем датчике движения
    initial_state: 'on'
    trigger:
    - platform: state
      entity_id: sensor.wallpanel_screen
      from: 'True'
      to: 'False'
    condition:
      - condition: state
        entity_id: 'binary_sensor.motion_sensor'
        state: 'on'
    action:
    - service: script.turn_on
      entity_id: script.wallwakeup

Вот по сути и все. Так же можно вывести всю информацию с датчиков, что поддерживает планшет. Я например добавил статус батарейки, и подключение к питанию.

UPD:

В группе в одноклассниках подкинули идею тригерить не событие, а время. И нашлось куда лучше решение держать экран активным, пока активен датчик движения (Сяоми, помните, да?). При его использовании экран не будет выключаться не на секунду, пока находиться в зоне вашего пристального внимания. (А потом как пойдет;)

  - alias: 'Wall check screen'  #Проверка выключения экрана при работающем датчике движения
    initial_state: 'on'
    trigger:
    - platform: time
      minutes: '/1'
      seconds: '00'
    condition:
      - condition: state
        entity_id: 'binary_sensor.motion_sensor_158d0001275992'
        state: 'on'
    action:
    - service: script.turn_on
      entity_id: script.wallwakeup

Тем самым датчик движения активен 2 минуты, а мы будет тригерить автоматизацию с проверкой его состояния - каждую минуту.

Усе, целую ваши мысли!
