Еще одно устройство для "Умных штор"

Интро

На рынке есть несколько решений для рулонных штор, начиная от nonename моторов с aliexpress и заканчивая брендом xiaomi - Aqara Intelligent Rolling Shutter Motor (ZNGZDJ11LM). Однако, для большинства нужны провода, чтобы обеспечить их питание. Единственное, что мне нравится из существующих на рынке решений, в ситуации отсутствия ремонта и запланированной проводки электропитания - это Somfy curtains, c модулем питания от солнечных батарей, однако цена там около 100 евро, а то и больше.

Мой умный дом начался с робота пылесоса xiaomi roborock s2 и покупкой пачки моторов, чтобы пойти по пути Автоматизация рулонных штор (DIY). Однако, два моих принтера встали колом, и "умные шторы" остались только на бумаге.

Действие

Мне нравятся устройства для умного дома, реализованные на протоколе Zigbee. Однако, в ближайшие 1-2 года ремонт не планируется, из-за его нецелесообразности, пока растет ребенок. В результате, я смотрел на многие решения, которые хотел бы применить, для автоматизации открывания штор на кухне, но без проводов. В итоге: около двух месяцев назад я натолкнулся на решение от китайской компании MoesHouse

Мне изначально не понравилось название продукта "DIY Smart моторизованные цепные роликовые шторы затвор привод мотор питание от солнечной панели и зарядного устройства Bluetooth APP управление" , габариты, и цена за продукт, который называется DIY. Однако перечитав отзывы, проанализировав другие решения на рынке, я решил рискнуть. Заблаговременно написал продавцу и попытаться узнать информацию об API, на что мне ответил продавец - что интеграции со сторонними решениями нет. Я попытался узнать название приложения в вопросах на Aliexpress и у продавца, для того, чтобы провести reverse engineering протокола bluetooth заранее, однако ответа мне никто не дал. И я купил данное устройство "вслепую", надеясь что оно взлетит в Умный Дом.

В итоге, покупка совершена, мотор получен и установлен. В комплекте: мотор, крепление, зарядное устройство, 3 переходника вращающего момента для передачи момента на шторы, и солнечная панель для зарядки аккумулятора мотора. В комплекте есть инструкция, к сожалению, до момента написания статьи она не дожила. Установка производится на двухсторонний скотч. Приложение называется Blind Engine, одинаковое название в AppStore и Google Play.

Открывает одинаково долго, как и все похожие моторы. Шум есть, но чуть ниже, чем от aqara b1 мотор. Есть возможность настроить открытие и закрытие штор по расписанию, в плате управления присутствуют часы (RTC). Провод от солнечной панели короткий, если крепить панель на вверх стекла окна. Возможно, необходимо уменьшить длину веревки, которой ранее проводилось управление руками. Также не понравилось, что необходимо в декоративной крышке, закрывающей колесо передачи момента, делать прорези руками. Реверс инженеринг начат, я уверен есть возможность разобрать протокол и прокинуть данный мотор в УД. Возможно, даже через ble шлюз на esp.

Фотографии

Разборка

Как это работает

Выводы

При цене за 2500 - довольно неплохое устройство. При возможности интегрировать в другие системы - вообще замечательное. Покупать или нет - это выбор каждого. Я решил написать данную статью, чтобы расширить спектр устройств, которые Мы можем применить в "умном доме". В данный момент, разбираю приложение для анализа протокола, и ищу android телефон для того, чтобы сдампить лог bluetooth соединения.

Плюсы

  • "Отсутствие" проводов.
  • Автономность.
  • Подходит для большинства рулонных штор.

Минусы

  • "Закрытый" протокол (почти решено).
  • Короткий провод у модуля солнечной панели.
  • Необходимость подрезать декоративную накладку.

Покупал такие на Алишки три раза, все разы меня динамили левыми треками а потом деньги возвращали...

Я ни к чему не призываю. Ко мне пришел. Проблема с зарядкой от панели:( но спор на 1/3 цены выиграл. Брал изза панели. нашел людей  по ид в комментариях. Работает как часы. А с зарядкой думаю разберусь

Так я без наезда:) делюсь опытом покупки у них этого девайса.

Ждем реверса и цена сейчас сладкая я заказывал по полной стоимости.

Как это подружить с замком на цепочке?

Столкнулся то ли с косяком производителя, то ли с фишкой - длина цепи оказалась не пропорциональна высоте окна, те если цепочку продеть через комплектную петлю, которая не дает ей болтаться свободно, то замок на ней, который является еще и стопором верхнего положения рулона, останавливает движение шторы за 15см до края окна.

Смотрел на али такой привод и тормознулся на проблеме замка - нужна либо спаяная цепочка, либо терпеть эти 15см 🤔

Цепочку можно подрезать, а также можно перекрутить цепь замком в нужно положение. В полностью скрученном состоянии шторы, просто прокручивая ее на сколько нужно оборотов, что бы замок оказался в нужном вам месте.

Я снял стопорный элемент с цепочки. Так как ручное управление шторой по факту пропадает, или "возможно" но пропадет калибровка мотора.

Проблема с 15см есть =) но в другом. Если нажать на кнопку, то закрывает до того положения которое считается крайним нижним. Если задать сценарий для закрытия по расписанию, на 10 см почему то не до закрывает. Как мне кажется бага в приложение. Если нажать кнопку закрыть в приложение, то закрывает

Я так решил проблему. Снимаем скрепляющую скобу. Последние шарики на обоих концах цепочки снимаем (они мягкие). Соединяем концы нитки на расстоянии двух шариков. Стягиваем по середине ниткой туго и промазываем суперклеем. Получается подобие шарика и соединенная в кольцо цепочка. С шестерней работает отлично.

Подскажите, а zemismart никто не пробовал? У них обычно неплохая продукция: https://www.aliexpress.com/item/4000025499519.html?spm=a2g0s.13010208.0.0.6cbeEW7BEW7B4o&gps-id=pay_success&scm=1007.13409.84631.0&scm_id=1007.13409.84631.0&scm-url=1007.13409.84631.0&pvid=57d51f88-9caa-461b-af17-c63df2b355eb">Bluetooth control Smart Elegance European chain motor with solar panel shades roller vertical venetian Zebra Blind

Судя по тому что я увидел, это одно и тоже) Даже приложение на фотографии тоже самое

Ясно, сперли у друг друга или еще у кого-то )

У себя поставил Dooya DM25LE, заряжаю раз в пол года, при использовании два раза в день. Работают по RF через что захочешь. (Broadlink RM, sonoff RF). Спокойно затаскиваются куда угодно. Мотор поставил в двухметровую трубу 40ку, стал идеально. Потом просто переклеил саму ткань и все.

Я тоже приобрёл такие. Кто может подсказать как работает летний/зимний режим? Как сделать включение по рассвету/закату? Там же есть датчик освещенности. Ну или как минимум: стало светло - открылись, темно - закрылись. Просьба отвечать только тем, кто это реализовал!

Добрый день. Подскажите, получилось ли интегрировать данные шторы в единую систему уд, тот же HA например?

Вопрос не завершен, так как перешел на удаленную работу. В итоге весь умный дом стал бесконтрольным. Проекты по домофону и по этим шторам не завершены. Захватил пакеты блютуза, и как-то не срослось дальше. Работа дом ремонт... Все не покидая одно и тоже помещение

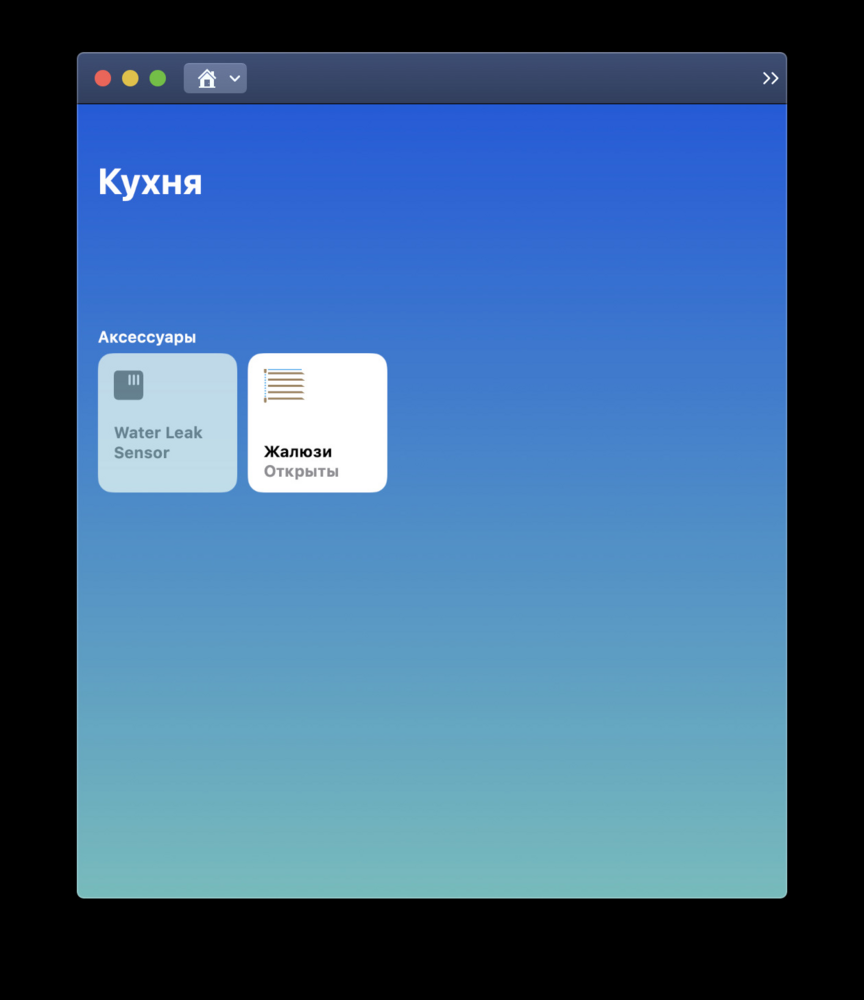

Я интегрировал моторы http://ali.pub/48sfka">MoesHouse в Умный Дом для управления жалюзи. Прежде сделал калибровку мотора по инструкции. Далее: Использовал Sonoff Dual, у которого переделал силовые реле в сухие контакты на выходе. Dual перепрошил по статье Дмитрия Батюшина https://sprut.ai/client/article/231">https://sprut.ai/client/articl... (12. Window Covering). Аккумуляторы снял и нашлось место для гребенки соединения, впаял в кнопки (их две) управления мотором провода, припаял провода и в питание. Все эти провода от моторов (у меня 2 мотора) завел в коробочку и подключил к Dual и блоку питания. Теперь жалюзи подчиняются Сири) Отображаются в ХомКите как жалюзи, свое положение (открыто/закрыто) знают. По закату и рассвету или как хочешь работают.


моторы брал здесь: https://aliexpress.ru/item/4000106179323.html?spm=a2g0s.9042311.0.0.264d33edWPb7Rm">https://aliexpress.ru/item/400...  Покупал со скидками за 2200 за мотор. Продавец отзывчивый.

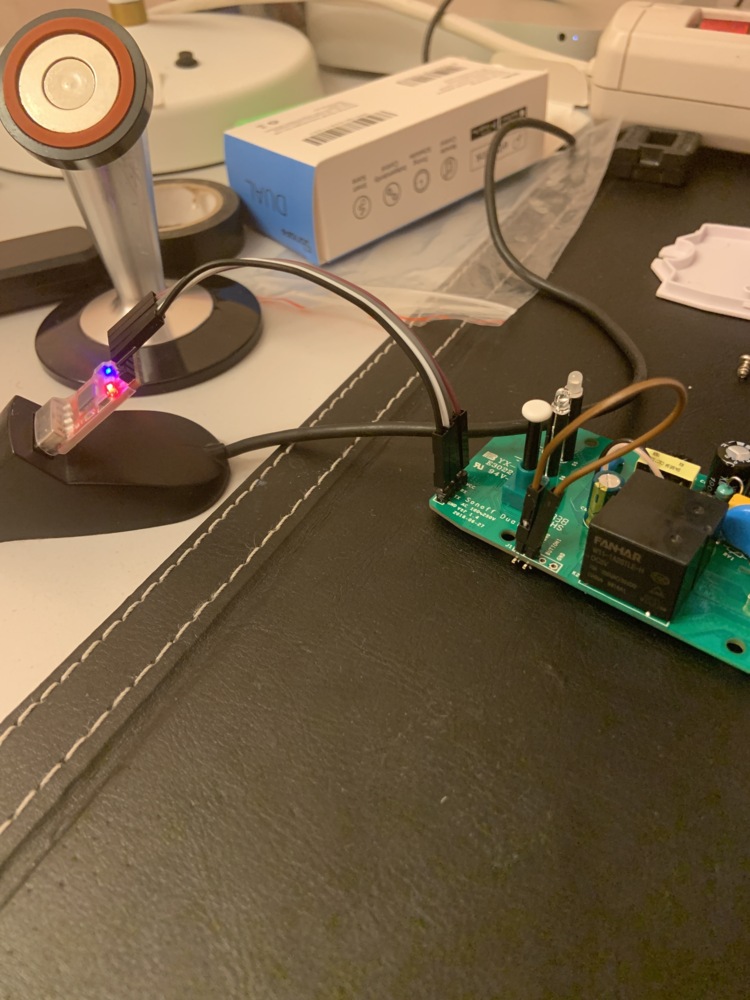

PS особенность перепрошивки Sonoff Dual: при перепрошивке необходимо замкнуть Button 0 и GND - они на плате рядом, иначе не прошить.


https://sprut.ai/static/media/cache/00/36/32/5/2391099/52139/1000x_image.jpg?1582577307" alt="1000x_image.jpg?1582577307" />


https://sprut.ai/static/media/cache/00/36/32/5/3032100/52232/1000x_image.png?1582722063" alt="1000x_image.png?1582722063" />

"Закрытый" протокол (почти решено).

удалось ли побороть до конца?

Вопрос не завершен, так как перешел на удаленную работу. В итоге весь умный дом стал бесконтрольным. Проекты по домофону и по этим шторам не завершены.

Актуализирую вопрос

Вопрос не завершен, так как перешел на удаленную работу. В итоге весь умный дом стал бесконтрольным. Проекты по домофону и по этим шторам не завершены.

Анна Просветова переделала на управление по ESP, правда на батарее такое решение долго не проживет.

А как же ссылку на решение Анны?

Проект опубликован где-то?
Не знаю оно ли, но нашел нечто подобное https://github.com/Smoria/AM43-WiFi

Пост давний, но для тех кто хочет приручить АМ43 (практически любые производители, делают данный девайс на этом контроллере) к Home Assistant. Решается путем платы

ESP32

, ссылка https://github.com/buxtronix/am43">https://github.com/buxtronix/a...


У меня все работает, положение жалюзи в процентах, есть еще неплохая карточка https://github.com/Deejayfool/hass-shutter-card">https://github.com/Deejayfool/...
