Лабораторный блок питания DIY

Пообщавшись с некоторыми людьми в нашем чате я понял что у них иногда возникает вопрос как запитать одно устройство с разными напряжениями. Я постараюсь разъяснить как это можно сделать хотя бы для проверки или монтаже схемы.

Всегда было желание купить Лабораторный блок питания, но то руки не доходили, то лишних сбережений не было. Однажды при просмотре Youtube наткнулся на видео AlexGyver, где он показал как собрать "Лабораторный блок питания из китайских компонентов", видео меня очень заинтересовало и я решил собрать свой.

Все что нам понадобиться приведу ниже с фотографиями и ссылками на Aliexpress.

Итак, нам понадобиться:

Компоненты

AC DC 24V 6A DIY
DC DC понижающий преобразователь
Еще один DC DC понижающий преобразователь
Вольтамперметр
Потенциометр 2шт. 10 кОм

Также нам понадобиться всякая мелочевка

Гнездо 220В. с кнопкой и предохранителем (можно найти в нерабочем бесперебойнике)

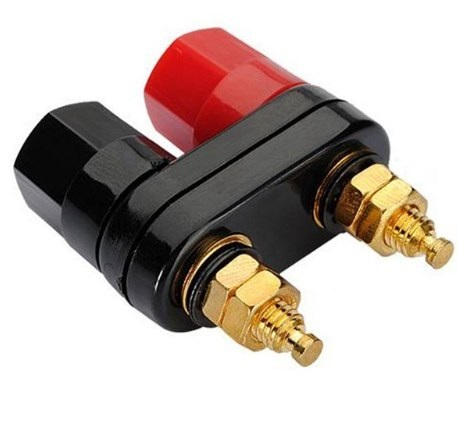

Гнездо под банану

Схема подключения

Схема подключения очень проста. При такой схеме будет отображаться потребляемый тока при подключении по USB

Фотоотчет



Заключение

После сборки мы получаем очень мощный Лабораторный блок питания, мощность которого составляет 9А и 50В. Лабораторный блок можно использовать для подключения всевозможных Датчиком, Ардуино, ESP с разными номиналами тока.

Позже я сделал еще один Лабораторный БП, он получился менее мощный, но у него появилась очень полезная возможность питания от автомобильно аккумулятора 12В, на выходе малыша получилось 6А и 35В
