Установка умных штор Xiaomi/Aqara на существующий карниз

И так, сегодня мы установим умные шторы от Xiaomi, с родной рельсой и мотором от Aqara.

Я приобрел 2 комплекта рельс (в одном комплекте две рельсы по 1 метру). Итого у меня получилось 4 метра. Мой существующий карниз 3 метра. Соответственно одна "палка" у нас останется про запас.

Один комплект (2 метра) обошелся мне в 3 800 рублей (был в наличии в моем городе).

Теперь нам нужно разобрать все до основания, что бы потом все собрать обратно как нужно.

Нам потребуется:

  • Ножницы
  • Крестовая отвертка
  • Ножовка по металлу (по необходимости)
  • Прямые руки

Для начала демонтируем механизмы на концах и полностью достанем 2 гусеницы:

Далее произведите замеры существующей гардины и внимательно посмотрите на фото ниже, этот произвольный запас нужно будет оставить:

Предположим вы насчитали необходимый размер 3.5 метра. Отрежьте одну рельсу на 50 см, и соедините комплект из 4 частей. Не забывайте что в одном комплекте по одному межрельсовому креплению.

Теперь перейдем к самому сложному, к установке гусеницы. У вас будет 1-2 или даже 3, в зависимости от купленных комплектов, и зачастую она лишняя, а в моем случае, ее установка сдвигала штору только в одну сторону.

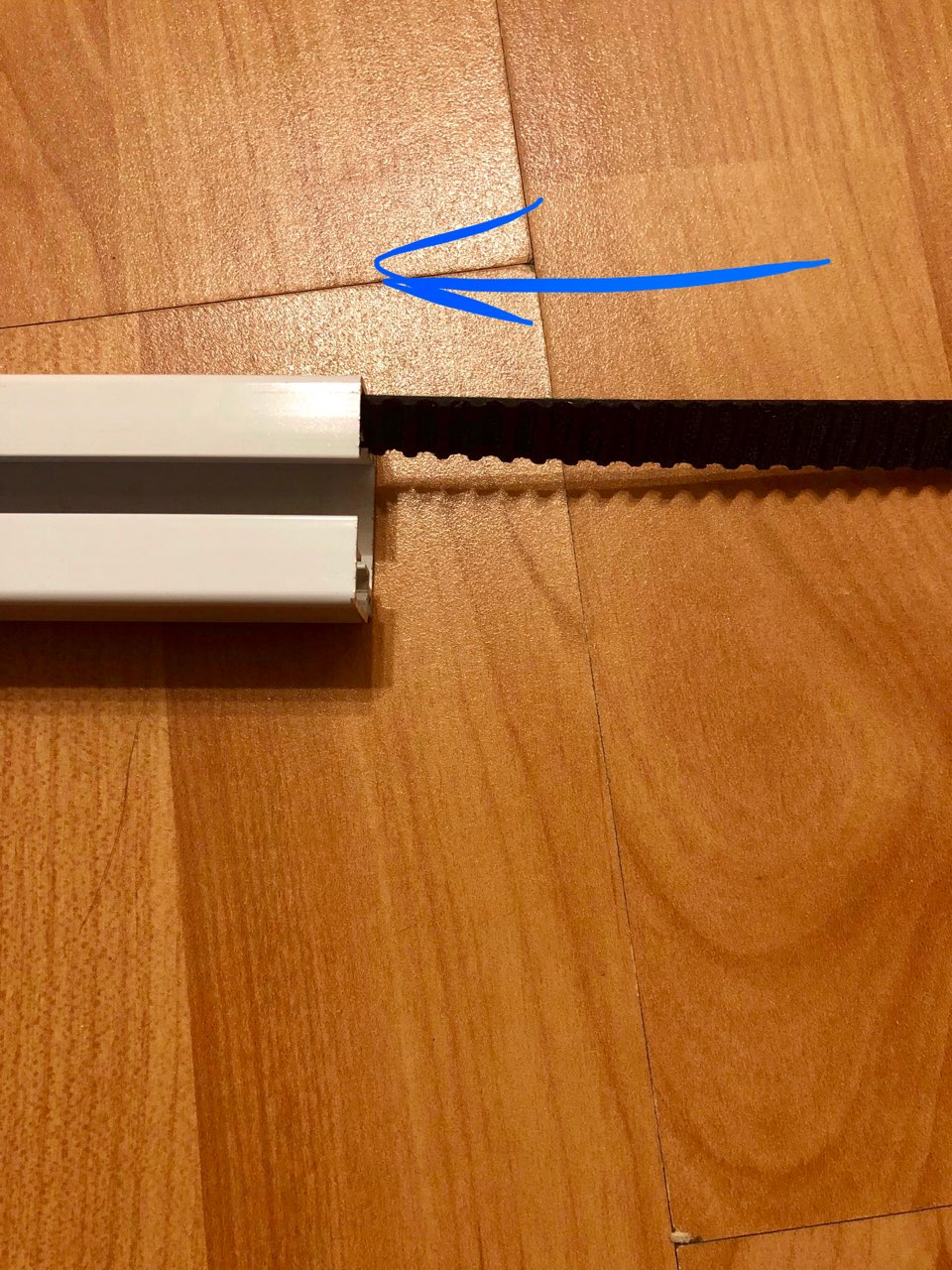

Начните вставлять гусеницу в рельсу, пока не останется совсем немного:

Далее возьмите ранее демонтированную клипсу для гусеницы, и присоедините вторую к первой (цеплять более ничего не нужно, мы просто скрепили гусеницы между собой):

Как только конец, с которого вы начали, пройдет конечный механизм и вернется к первому межрельсовому креплению, разберите соединение, и вставьте туда коннектор как показано на фото:

На фото выше у меня надет зацеп для штор, а вам нужно надеть белый коннектор для шторного крючка. Соберите рельсы обратно вместе, коннектор должен свободно передвигаться вместе с гусеницей.

Теперь необходимо продеть оставшуюся гусеницу во второй механизм на другом конце:

Теперь на внешней стороне рельсы натяните гусеницу до положения первой клипсы! На одной стороне карниза механизм должен быть собран и вставлен, на другой сделайте его как можно ближе к рельсе. Режьте, но не бойтесь, есть еще небольшой запас:

Протягивайте гусеницу далее, пока не получится как на фото:

В этом месте вам и нужно будет ее скрепить. Имейте в виду, что на обратном конце в механизме можно снять шестеренку и это даст небольшой запас для скрепления. Так же гусеница не может быть длиннее чем нужно. Точно подобрать размер вы сможете отрезая по 1-2 хода гусеницы. Условно говоря, запас для крепления должен быть извлечен из небольшой экономии при демонтаже шестеренок с обоих концов и нисколько более.

Проверьте ход гусеницы отверткой или любым предметом (после сборки), она должна свободно перемещаться.

Теперь подведем ранее установленный крючок для шторы к центру нашего карниза. Крючок крепится к одной стороне. Отметим острым предметом (или белой краской) противоположный центр на гусенице:

Или просто промотайте гусеницу в любую сторону, пока наш крючок не упрется в механизм. Соответственно, на другом конце карниза на противоположной стороне нужно установить вторую клипсу и второй крючок! Опять демонтируем шестеренки, высвобождаем и гусеницу для удобства.

Проверьте, у вас должны сходиться или расходиться одновременно два крючка.

На этой первый этап окончен, приступаем ко второму.

Посмотрите на ваш карниз. Если он как на фото, значит все хорошо. Просто положите ваш новый карниз сверху между трубками, он ляжет идеально между ними

Если все подошло, смело снимайте портьеры, заводите крючки и крепите шторы (для эстетики используете штатные крючки и никакие более). Снимите портьерную трубку, положите новый карниз, и если получится, верните ее назад (у меня поучилось).

Далее по желанию можно покрасить новый карниз в цвет существующего краской из баллончика. Крепить к старому я его не стал, он очень прочно лежит. На этом второй этап окончен, настройте ваши шторы в программе и пользуйтесь. В следующей статье мы научимся перемещать шторы полностью без демонтажа старых!
