Выбор системы защиты от протечек для умного дома

В свое время лет так 15 назад залил соседей, а точнее вся вода попала на подъездный щиток, который оставил без света сначала весь подъезд, а потом и отключился весь дом. Причем выгорел щит подъездный напрочь. Много денег было потрачено на восстановление. После этого сразу принял решение, что обязательным умным элементом в квартире это будет система защиты от протечек.

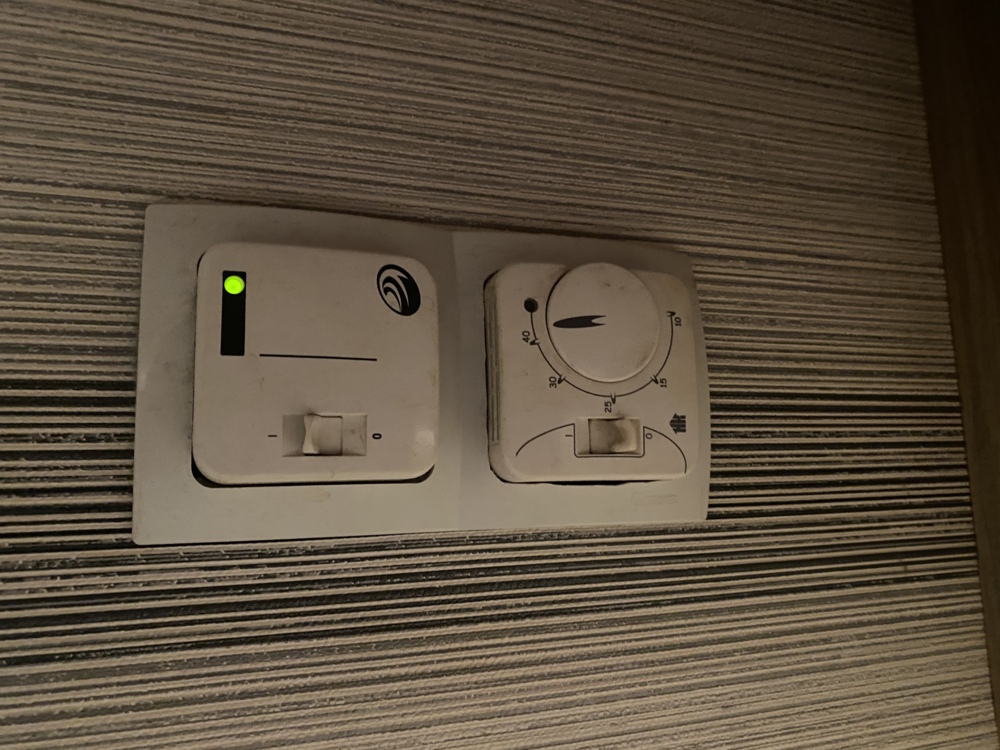

На тот момент вариантов решений было немного, да и по цене тоже был ограничен. В итоге после анализа остановился на системе Neptun-мини с кранами на 220 вольт, которые трудятся до сих пор. Блок управления идеально подошел в рамку от выключателей. На одном стояке блок управления установлен вместе с розеткой, а на втором с блоком управления теплым полом. Смотрится красиво и удобно. При срабатывании сигналит достаточно громко, слышно в квартире со всех уголков. Но есть, конечно, и определенные недостатки, такие как: отсутствие бесперебойного питания, подача 220 вольт в мокрую зону (краны на 220 вольт), отсутствие штатной возможности по интеграции в умный дом. В следующей квартире вариантов установки появилось уже чуть больше и начал составлять определенные критерии по выбору таких систем, которыми я хочу поделиться. Критерии выбора приведены по порядку приоритета:

Надежность и долговечность.Автономное питание.Локальное управление кранами.Оповещение пользователя и интеграция в умный дом.Удобство монтажа и эксплуатации.Экстерьер.Стоимость.

Первые четыре критерия считаю наиболее важными при выборе систем такого плана. Почему именно такой приоритет в моем случае попытаюсь объяснить по ходу изложения. Также по ходу статьи сразу буду приводить примеры решений от фирм производителей. Из всех фирм присутствующих на рынке я остановился на системах защиты фирмы Neptun и Gidrolock. Решения данных фирм мне показались наиболее продуманными и надёжными.

Надежность и долговечность

Первым и самым важным в системах защиты от протечек я ставлю критерии «надежности». Причем в данном случае особое внимание я бы уделил даже не электронике, хотя она тоже важна, а именно качеству изготовления привода и его конструктивным особенностям. Основную нагрузку несет привод и от качества его работы зависит, выполнит ли система свою функцию по спасению жилища от потопа. На этом этапе сразу отмелись приводы, которые устанавливаются поверх существующих кранов. Да, у кого то они работают исправно и без проблем, но и негативных отзывы тоже были. По моему мнению, если есть возможность, то следует применять шаровые крана изначально запроектированные для управления через электропривод, т.к. подгонка механической части в заводских условиях всегда будет выше, чем в домашних. Также в приводах особенно важно качество изготовления непосредственно его «крановой» части: материал изготовления, проходное сечение, известность фирм и прочее. В этой части решено было ориентироваться на использование кранов известных сантехнических брендов. Соответственно если вы строите свою систему из надежных элементов, то и срок жизни таких систем будет достаточно высоким, т.е. соответствовать критерию «долговечности». Если рассматривать конкретные решения то рассматривал краны фирмы Bugatti, используемые как в решениях фирмы Neptun (краны серии NEPTUN BUGATTI PRO) так и Gidrolock (краны серии ULTIMATE).

Также для обеспечения надежности выполнения системой своих функций я бы отметил наличие функции «проворачивания» крана через определенный промежуток времени. Исполнительная часть привода с течением времени имеет тенденцию «закисать» и для поворота крана необходимо прикладывать намного больше усилий. Для этого в системах защиты от протечек делают автоматический «проворот» кранов через определенное время. Все рассматриваемые далее блоки управления выполняют данную функцию.

Автономное питание

Обычно авария происходит не по одной причине, как правило, это совокупность многих причин. Поэтому вариант того, что в доме отключат электричество, и при этом в это же время прорвет трубу исключать нельзя. И при отсутствии возможности автономного питания в моем случае я системы не рассматривал. При этом предпочтение отдавалось именно наличию встроенного автономного питания (аккумуляторы или батареи). Внешнее автономное питание тоже конечно неплохо, но тут возникнет необходимость искать место для размещения внешних источников бесперебойного питания (ИБП), а в условиях санузла и мокрых зон это всё-таки минус.

У фирмы Нептун на тот заданным критериям однозначно подходит блок управления ProW c использованием элементов питания CR-123. Если рассматривать решения от Gidrolock, то можно использовать блок управления PREMIUM со встроенной аккумуляторной батареей. У Gidrolock есть еще решения со встроенной батареей непосредственно внутри привода (Gidrolock Winner) но такое решение не проходило по другим критериям. Если сравнивать блоки управления, то по данному критерию более выигрышным на первый взгляд кажется решение Gidrolock, т.к. там перезаряжаемый аккумулятор, но конкретно в моем случае это не повлияло на окончательный выбор.

Локальное управление

Как всегда важным при эксплуатации любых систем автоматизации является возможность локального управления в случае, каких то непредвиденных ситуаций. Автономное питание от батарей позволяет, как правило, открывать и закрывать краны определенное количество раз, но что делать, если, например, отказал блок управления, отказали элементы питания и пр.

В решениях компании Gidrolock краны серии Ultimate локально можно провернуть, если снять управляющий блок со штока и ключом провернуть сам шток крана. Что я считаю определенным минусом.

В серии кранов Gidrolock Winner в этом плане решение более удобное. Для быстрого съёма есть элемент, позволяющий быстро снять кран. Но всё равно шаровой кран придется проворачивать с применением инструментов.

Самым лучшим решением на данный момент считаю решение компании Neptun - кран «Neptun BUGATTI Pro 12В». На тыльной стороне кране есть шток при нажатии, на который механизм привода освобождается, и кран может переключаться в ручном режиме через рычаг на корпусе крана. При отпускании штока механизм привода возвращается на место сразу же доступно дистанционное управление. На текущий момент, по моему мнению, это самое лучшее решение.

Оповещение пользователя и интеграция в умный дом

При срабатывании системы важно как можно скорее уведомить пользователя. На перекрытие потока воды кранами уходит некоторое время, в течение которого определенное количество оной проливается. Да, этот объём воды не приводит к затоплению соседей, а вот, например ламинат в коридоре возле ванной при длительном воздействии воды может и пострадать. Поэтому критерий оповещения стоит на третьем месте. Причем есть разные градации оповещения, локальное звуковое и световое оповещение и удаленные сообщения пользователю. Обычно на блоке управления системой защиты от протечек выдается звуковая и световая сигнализация. Световая сигнализация обычно помогает только тогда, когда находишься в одном помещении с блоком управления и поэтому мало информативна. А вот звуковая сигнализация, если находишься в квартире, то помогает очень хорошо. Правда, когда блок управления располагают возле стояков воды, а сами стояки «зашивают» в корпус, звуковая сигнализация часто не спасает. В таких случаях звуковая сигнализация сильно приглушается и очень мало помогает. В таких случаях, а еще в случае отсутствия пользователя в квартире, важно удаленное оповещение. В моем случае я рассматривал возможность интеграции в систему умный дом, хотя многие системы имеют и свои системы удаленного оповещения пользователя.

У компании Gidrolock таким критериям соответствует блок управления Gidrolock PREMIUM. У компании Neptun такому критерию соответствует блок Neptun ProW, и недавно выпущенный дизайнерский блок управления Neptun Smart.

Все блоки имеют возможность выдавать в виде сухого контакта сообщение на любую внешнюю систему сигнал о срабатывании системы, соответственно с интеграцией в Умный дом никаких проблем. Также есть контакты для удаленного управления открытием и закрытие кранов.

Удобство монтажа и эксплуатации

Данный критерий немного субъективен, и тут всё зависит от санузла и пожелание пользователя, но все-таки есть определенные моменты общие. Так, например, учитывая существующие размеры сантехнических узлов, важным критерием для монтажа будет размер приводов. Я лично столкнулся с этим при монтаже приводов еще самой первой системы Нептун-мини. Не всегда большие приводы удобно размещать в тесном пространстве. Если сравнивать по данному критерию, то краны Gidrolock краны серии Ultimate и Neptun BUGATTI Pro 12В примерно схожи по размеру, но при этом у Neptun всё-таки преимущество ручного управления без необходимости снимать привод крана, что в условиях ограниченного пространства определённый плюс.

Одним из важным фактором для удобства дальнейшей эксплуатации, считаю, также размещение блока управления в зоне где к нему есть удобный доступ для оперативного управления кранами не залезая в сантехнический стояк и быстрой локализации сработавшей зоны. Также, по моему мнению, предпочтительным является размещения блока управления, в зоне доступа, где его слышно по всей квартире. Идеальным случаем это размещением блока управления на кухне недалеко от раковины. Удобно перекрывать краны, менять батареи, да и звуковая сигнализация будет достаточно громкой. Для такого размещения удобно например располагать управляющий блок на смежной с санузлом стене, а подводку проводом подводить скрытом способом – «из стены». И в этом случае удобен блок Neptun ProW или Neptun Smart.

Очень часто управляющий блок размещают рядом с трубами в сантехническом стояке, а потом ещё и «зашивают» стояк. Категорически возражаю против данного решения по следующим причинам:Самый низкий уровень звуковой сигнализации.Неудобство управления (Каждый раз, когда нужно отключить воду необходимо залезать в сантехнический шкаф. Об удобстве замены батарей уже и не говорю).Подача 220 вольт непосредственно в мокрую зону (не так критично, но определённый риск есть).Возможный отказ блока управления без оповещения пользователя (в случае например протечки магистрального стояка горячей воды на блок может попасть вода быстрее чем на датчики, соответственно блок может отказать и выполнить функцию по оповещению пользователя будет не в состоянии).Лишение гарантии при размещении в мокрой зоне (об этом подробнее ниже).

Если смотреть решения компаний, то если оценивать внешне кажется, что самой лучшей защитой обладает блок Gidrolock Premium, но и в документации на него не указана степень защиты от воды по IP. Если смотреть блок управления фирмы Neptun ProW то он имеет степень защиты IP 54, а Neptun Smart - IP 64, где цифра 4 – обозначает степень защиты от воды как «Защита от брызг воды со всех сторон». Но при этом производитель в паспорте на Neptun ProW указывает, что во влажных помещениях данный блок управления размещать нельзя, о чем есть упоминание в паспорте изготовителя:

При эксплуатации очень удобным является локализация зон срабатывания датчиков. На блоках управления Gidrolock Premium и Neptun ProW по светодиодам можно определить зону срабатывания датчика. В блоке ProW – 4 зоны, в блоке Premium – 8 зон. На каждый из зон можно подключить несколько датчиков. По данному критерию и тот и другой блоки устраивают полностью.

Экстерьер

В предыдущем критерии я уже указал, что наиболее приоритетным размещением управляющего блока считаю на доступном и видном месте. Соответственно внешний вид управляющего блока является важным критерием. По данному критерию самым лучшим, опять же, по моему мнению, будет выбор блока управления Neptun Smart или Neptun ProW. Дизайн блоков управления Gidrolock в этом случае уступает решениям компании Neptun. Хотя данный критерий очень субъективен.

Стоимость

Если рассматривать примерно равные по характеристикам системы от компании Gidrolock и Neptun, то можно рассмотреть следующие минимальные комплекты: два крана, блок управления с проводными датчиками:

Комплект от компании Neptun: «Neptun BUGATTI ProW ½ дюйма» – стоимость комплекта 24098 рублей, но с учетом скидки SPRUT 18073 рубля. В комплект входит модуль управления Neptun ProW с источниками питания, два шаровых крана с электроприводом Bugatti Pro 12В yf ½ дюйма, три проводных датчика протечки длиной 2 метра.

Комплект от компании Gidrolock: «Квартира 1. Ultimate BUGATTI» - стоимость 19500 рублей. В комплект входит модуль управления Gidrolock Premium c аккумулятором, два шаровых крана Ultimate BUGATTI ½ дюйма, три проводных датчика с кабелем 3 метра.

Ценник у компаний примерно сопоставим (с учетом скидок). А вот если посмотреть решения с кранами на ¾ дюйма, то там будет немного другая история.

Дополнительные функции

Хорошим правилом при построении систем безопасности в промышленных решениях является минимизация дополнительных функций на систему. Системы безопасности, прежде всего, должны выполнять надежно свою основную функцию. Но для «квартирных» решений планку требований можно понизить, но «рейтинг» данного критерии я опустил в самый низ. Все дополнительные функции должен выбирать пользователь, соответственно за них и платить. Но при наличии систем умный дом, по моему мнению, все дополнительные функции необходимо реализовывать в рамках базовой системы умного дома.

Решения от компания Gidrolock и Neptun имеют возможность, как подключать радио датчики протечек, так и собственные блоки GSM передачи. Но блоки управления PROW WI-FI и Neptun SMART имеют возможность подключения счетчиков воды. А блок Neptun SMART еще и интерфейсы Ethernet и RS-485.

Окончательные выводы

Что касается окончательного выбора, то по совокупности всех критериев для себя я давно уже определился с выбором минимального комплекта. Для меня это: блок управления Neptun ProW, краны NEPTUN BUGATTI PRO 12В ( ½ или ¾ дюйма) и проводные датчики (минимум пару на одну зону). Это минимальный комплект, которые соответствует всем необходимым критериям.

Возможно, посмотрю на новый блок управления Neptun SMART. Больно красиво смотрится блок в интерьере и функций дополнительных побольше. Но у блока Neptun SMART есть два, на мой счёт, недостатка: внешний 12В блок питания и отсутствие батарей. Необходимо придумывать, где размещать внешний блок питания и еще с автономным независимым питанием. А еще блок управления Neptun ProW при пропадании основного питания автоматически закрывает краны, что повышает надежность, а в случае с блоком Neptun SMART при пропадании питания просто отключится, т.к. не имеет встроенных батарей.
