Идея умной вытяжки витала давно. Хотелось именно плавной регулировки оборотов в зависимости от ситуации. И естественно с управлением через контроллер УД. Достаточно долго искал подходящий вентилятор и в конце концов нашел на alibaba.com.
Вентилятор оказался с идеальными характеристиками. На минимальных оборотах достаточно потока что бы полноценно вентилировать и ванную и туалет, и при этом шум всего 26 дб, что практически бесшумно, при этом имеет достаточно большой запас мощности что бы быстренько удалить внезапные запахи из туалета:)). Имеет встроенный электронный регулятор оборотов, который управляется внешним ШИМ сигналом. Для управления предполагается использовать z-wave модуль QUBINO FLUSH DIMMER 0-10V.
Сегодня заказал этот вентилятор через посредника. Стоимость доставки до Забайкальска, включая коммисию посредника около 1000 рублей. От Забайкальска до Питера еще цену не знаю.
По прибытии, напишу что из моей задумки вышло :))
To be continued...

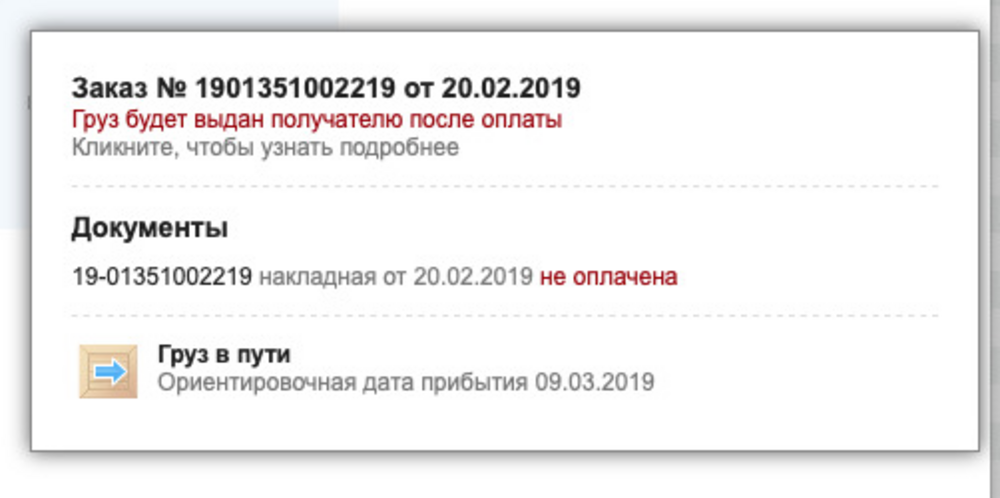

Вентилятор доехал до посредника. Который почему-то, судя по треку, обитает в Монголии. Удивила быстрая доставка в Монголию, буквально за 3 дня.
Посредник прислал фото отчет. Несколько смутила надпись на корпусе мол вентилятор 220 вольт. Но при этом имеет ручку плавной регулировки. А ведь продавец утверждал, что плавная регулировка есть только у 12 вольтовой модели, а 220 вольтовые имеют три ступенчатые скорости. Написал продавцу вопрос, что же он выслал, какую неведомую зверушку? Что-то мне подсказывает что это жесткий сэмпл 12 вольтового вентилятора.))
To be continued..
Наконец приехал. вентилятор. Оказалось он действительно, в том виде в котором приехал, на 220 вольт. Подключается к 220 и потенциометром плавно регулируются обороты. НО! Моя догадка о том, что это жесткий сэмпл, оправдалась. Таки мотор в ней 12DC с PWM регулированием. Интегрирован БП на 12 вольт и схема управления. Зачем этот весь этот огород понадобился китайцам, ума не приложу. Если есть идеи делитесь.
Весь этот огород выкину и буду подключать как и планировал, через Qubino Dimmer 0-10v.
Не сказал бы, что мотор тихий, но на минимальных оборотах его слышно только во время запуска, и тянет ровно так как и планировалось, без сквозняков :)) В среднем и максимальном диапазоне достаточно шумный, но шум воздуха его забивает, ибо поток адский. Присутствует небольшая вибрация на корпусе. Думаю она погасится, креплением к потолку через какую нибудь резинку виброгасящую.
To be continued..
Ну и последние штрихи.
Подключил вентилятор через Qubino Dimmer 0-10.
Все завелось как и планировалось.
К диммеру возможно подключить выключатель и датчик температуры.
Наконец пробрасываем в Homey и далее в Homekit.
The End.
жду продолжение)
У меня плита газовая, поэтому вытяжкой управлять просто (правда без регулировки оборотов) как только газ зажигается на плите, датчик СО2 - "говорит" то что CO2 высокое и включается автоматически вытяжка, выключается автоматически по значению СО2 и нахождению на кухне (выключение нужно додумать) а включение работает на 5+
вопрос вытяжки интересен и актуален=)
Мне их нужно 2 и для обоих отдельные провода заложены =)))
а она только в туалет и ванну? или над плитой тоже можно?
Да куда угодно, ее задача дуть, а где не столь важно. Именнo это 12 вольтовая. С питанием на 220 и PWM управлением я так и не нашел. Во первых для ванны 12 вольт даже лучше, во вторых БП на 12 вольт вообще не проблема. Вероятней всего освещение тоже буду делать на 12 вольтовым. Ну и еще идея подогрева зеркала есть, что бы не потело )))
А как ты собираешься этого великана поставить в вытяжной канал или ты через воздуховоды будешь подключаться к вытяжке и этот вентилятор будет между вентканалом и вентрешеткой?
К потолку его. Развести возуховодами. Потом обшить потолок.
ставлю на то, что это 220В версия с 3 скоростями, ручка будет эти 3 скорости переключать:))
Не исключаю и такого варианта. Китайцы такие китайцы :))
когда прикатит уже?
А почему именно qubino ? Не fibaro или aeotec?
Потому что уже есть. А разве у Fibaro и Aeotec есть PWM диммер 0-10v в ассортименте? Впрочем можно попробовать RGBW модулем поуправлять.
шикарно, короче можно брать?
Вот подключу через кубинку, как время будет, так и будем делать выводы :))
Пришла вытяжка - просто огонь, подключил к wirenboard, все работает.

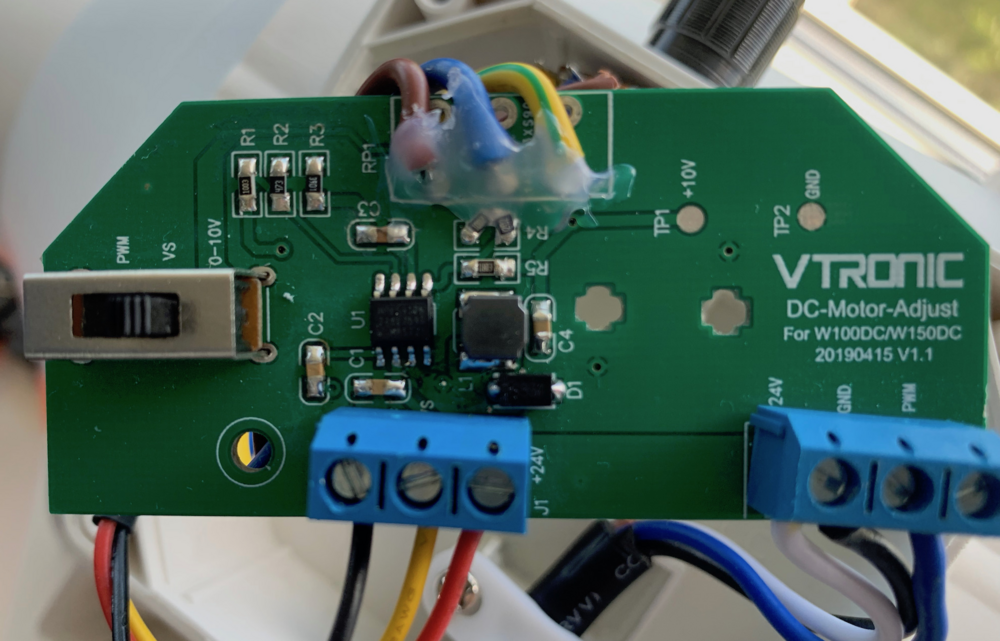

Китайцы напутали везде, где только можно, на этикетке 12В, на плате - 24В, инструкция и провод - 220В. По факту вытяжка 12В , при максимальной мощности потребляет около 25Вт.
Подскажите как Вы будите прятать эту бандуру. И куда.
А фотографии установки есть?
Если еще тема жива то хочется услышать совет автора по поводу регулировки вентилятора 0-10В.
У меня также есть кухонный вентилятор и вытяжка в доме, которая с помощью теристора 0-10В регулируется. Ищу как все это подключить к умному дому. Необходим регулятор с тачскрином или кнопочный, главное чтобы был электронный а не механический как сейчас. Что-то ничего подходящего не могу подобрать.
Хотелось бы описания установки - фото каналов. И подскажите как на Алибабе покупать?
