Хотел выразить особую благодарность создателю этого ресурса и нашему вдохновителю - Олегу Челбаеву ака Sprut и всей его команде единомышленников, а также хотел поблагодарить всех авторов статей и блогов за ваш труд, за то что вы делитесь опытом. Без вас я бы спал спокойнее ))))))
Так вот! Хочу поделится с вами одной из своих задач для своего умного дома.
Моя квартира отапливается гидравлическим (водяным) тёплым полом (все комнаты и нет ни одного радиатора).
Тепло для отопления отбирается из центральной системы отопления через теплообменник 7 кВт, у теплых полов имеется свой отдельный циркуляционный контур. Всего в квартире 6 контуров на 5 помещений (входной, коридор, спальни, гостиная, санузел).
Управлять системой довольно просто – достаточно включать и выключать циркуляционный насос системы ТП.
Вся эта затея с автоматизацией затеяна для экономии (установлен индивидуальный теплосчетчик) и комфорта!
Сразу после ремонта был установлен примитивный недельный программатор для котла Auraton 2030.
У меня уже был опыт эксплуатации гибридной системы отопления радиаторы + теплый пол и все это в разных комнтах – удовольствие еще то…
Проще эксплуатировать не гибридные системы, устал я несколько балансировать все это...
Зная приблизительную инертность ТП это было учтено при дальнейшем проектировании автоматизации.
Опираясь на свой опыт, я выставил для будних дней 4-ре временных интервала с привязкой к температуре: с 3:00 до 7:00 t=20.6°С; с 7:00 до 15:00 t=19.6°С; с 15:00 до 19:30 t=21°С; с 19:30 до 3:00 t=19.6°С, суббота и воскресенье весь день установлена температура 21°С.
Система работала отлично, температура по всей квартире была комфортной, перегрева поверхности пола не было. Некоторое время потратил на балансировку температуры по комнатам.
Позже я купил комплект умного дома от Xiaomi - термодатчик, умную розетку и хаб, попытался настроить автоматизацию, но разочаровал шаг установки температуры в автоматизации Xiaomi. Для меня важны были десятые в установке температуры, но у Xiaomi этого нет.
Пришлось делать hardware доработку недельного программатора Auraton – я припаял к контактам геркона датчика открывания окон/дверей провода и подключил к сухим контактам недельного программатора.
Все режимы по дням недели, времени и температуре были запрограммированы в программаторе.
В MiHome я видел, когда включалось отопление, когда выключалось, плюс строились графики по температуре в каждой комнате. Отключая автоматизацию на срабатывание датчика открывания я управлял включением и отключением системы отопления на время своего длительного отсутствия дома. Температуру монитор по показаниям датчика температуры - очень помогло при балансировке коллектора ТП.
Все работало как часы, но не хватало удаленного управления температурными режимами, плюс у меня есть запрос расширять систему для управления температурой в каждой комнате отдельно, управление освещением и интеграция в HomeKit.
Решил дальше масштабировать систему на Athom Homey. (тема для дискуссии).
Заказал колобка в версии Pro, доставка на склад MeestExpress в Германии и через 7 дней и он у меня в руках )
Подключение устройств Xiaomi описано уже много раз, повторять все инструкции не буду. Использую модуль Ted Tolboom, чтобы нативно подключать датчики и розетки к колобку через его интерфейс ZigBee.
Вот фрагменты Flow одного интервала на включение отопления при падении температуры ниже порога и выключении при достижении комфортной температуры.
В планах по климату:
1. Установка клапанов на коллектор теплого пола для регулировки температуры в каждой отдельной комнате.
2. Настроить работу Homey с кондиционерами для гостиной и спален для охлаждения и подогрева.
Буду рад помочь своим опытом!
С уважением,
Сергей Кушнарев
Спасибо!
Буду продолжать! )
Очень интересное решение по самому полу, есть ссылочка почитать про это? Непонятно теплообменник выдержит гидроудар от цетральной системы, там ведь давления совершенно другие. А так очень интересно.

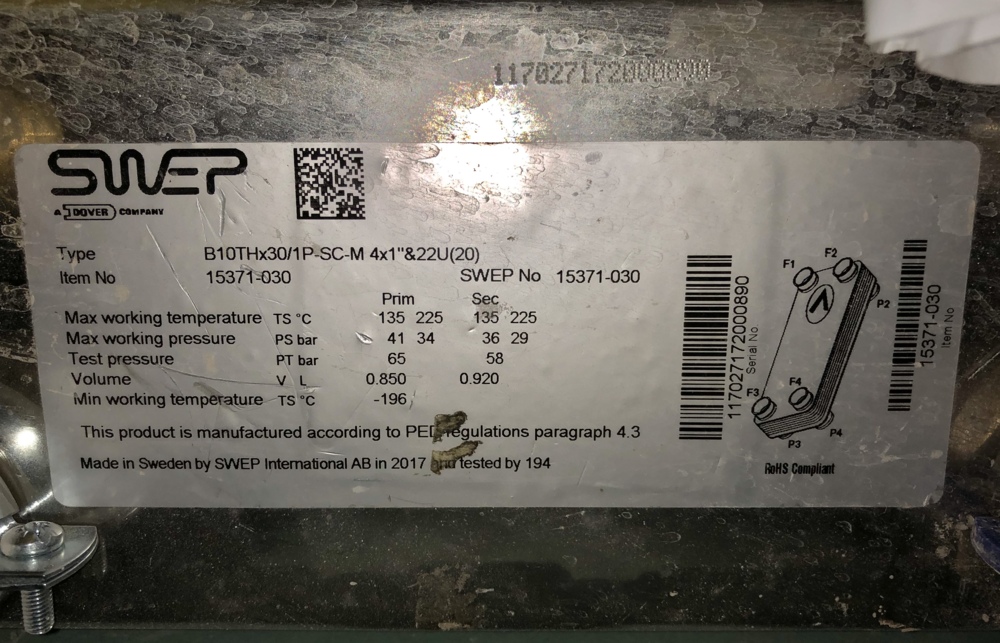

вот такой вот теплообменник
О какой ссылке вы спрашиваете?
Само техническое решение использовать теплообменник от котла для теплого пола. Вода ведь в системе центрального отопления с добавками и давление до 10 легко может быть
А кто сказал, что он от котла? )
Это теплообменник вода - вода
Поэтому и попросил ссылку, где есть описание такой системы. Просто раньше не попадалось.
Я видел только на картинках, делал сантехник под моим надзором )
управление теплым полом, еще и водяным - не имеет смысла...
Я даже спорить с вами не буду!! ))))
теоретик?
