Умная квартира без навыков программирования

22 октября 2019, 07:59

Итак, я решил поделиться с вами своим опытом использования умных устройств в своей квартире. Хочу отметить тот факт, что я совсем не понимаю в программировании и настройке разного рода малин и Home bridge. Все сделано на уровне обыкновенного пользователя.

1600x_image.png?1571589211

Для управления УД, как ни крути, должен быть фундамент - то самое основное устройство, от которого все пляшет и танцует. В моем случае, им стал WirenBoard. В то время, когда у меня начался ремонт, спрут хаб был на уровне "скоро будет" и я сильно рисковал, не имея ничего работающего, и мне оставалось только надеяться, что ребята к сроку сдачи ремонта сделают бету и... Они сделали. Сразу хочется отметить, чтобы не повторяться по ходу, что к каждому потребителю электричества идет отдельный провод в щиток. Ну или почти к каждому.

Компоненты WirenBoard, которые я использую, кроме самого контроллера 6-го поколения:
1600x_image.png?1571591505

WBIO-DO-R10A-8 - два таких модуля управляют почти всей квартирой - это освещение, полотенцесушитель, вытяжки в туалете и ванной. Это 16 каналов и мне хватает, 1 в запасе и еще три можно отключить.

1600x_image.png?1571591506

WBIO-DO-R10R-4 - один такой модуль будет управлять рулонными шторами в спальне.

1600x_image.png?1571591505

1-wire DS18B20 - такой датчик я закинул на улицу по потолку, чтобы всегда знать реальную температуру "за бортом", а не ту, что нам дают телефоны.

1600x_image.png?1571589341

Нет проводным выключателям!
Имея возможность сделать УД с нуля, наверное, большинство из нас решило бы подстраховаться и проложить проводку под выключатели, ну так, на всякий случай, но я этого не сделал ,) Мир проводов остался в прошлом - подумал я, и с огромным удивлением на лице моя бригада узнала, что проводов для выключателей в стенах не будет) Так как я не разбираюсь в программировании и т.п, я решил использовать выключатели aqara. Они смотрятся неплохо - белый подходит практически под любой дизайн. И с точки зрения настройки, мне показалось, что это будет просто и легко.

Подстраховка

Чтобы совсем не остаться в доме без света, в случае если СХ не был бы готов к моему переезду, я решил все-таки сделать по 1-му источнику света в каждую комнату, которые железобетонно работали бы. Для этого я решил использовать умные шайбы от yeelight. В гостиную, спальню и детскую пошли 480 светильники, в туалет и ванную - Led Celling Lamp, одни из самых первых, которые появились у производителя. Я думал, что их будет мало для света, но, как оказалось потом, даже их было бы достаточно везде. Кроме гостиной, ведь 1 шайбы 480 на 26 метров оказалось бы мало. Итак, у меня 5 источников света на потолке, проводка от которых напрямую идет в щиток и столько же беспроводных димеров. Два их них установлены на стенке шкафа - оказалось, что после сборки мебели, выключатели лепить некуда и лучшим для них местом оказались сами шкафы. Вот такие дела, а были бы обычные - пришлось бы делать шкафы меньше. В очередной раз я убедился в правильности своего решения.

1600x_image.png?1571591506
1600x_image.png?1571591504
1600x_image.png?1571591506

Свет в квартире

В целом, кроме шайб, у меня несколько источников света. В основном, это точечные светильники по типу "стакан", покупались они в разных магазинах - Икея, Леруа, Оби. Везде стоят лампы gu10 из Икея и каждая группа светильников отдельно идет в щиток в реле Wiren Board.  Также есть несколько настенных светильников с умными лампами Икея, которые подключены через тот же беспроводной димер Икея. Как раз эти источники света включаются и выключаются через включатели Aqara, о которых я писал выше.

1600x_image.png?1571591507
Вытяжка в санузле
Xiaomi mi button. Так как ранее у меня были компоненты от УД  Xiaomi, то было решено использовать их максимально, тем более, что СХ позволяет это сделать. Данные кнопки стоят в туалете и ванной. В туалете одиночное нажатие включает и выключает вытяжку, а двойное нажатие включает вытяжку и выключает ее автоматически через 15 минут (времени достаточно, чтобы проверить помещение даже после "очень успешных посиделок" :)
В ванной одиночное нажатие будет включать и выключать свет над раковиной, двойное - включать и выключать вытяжку.
1600x_image.png?1571593209

Xiaomi Door Sensor. Один такой датчик стоит на входной двери и используется как индикатор включения света при открывании двери. Ещё 4 шт. лежат ждут своего часа, пока не придумал им применение.

1600x_image.png?1571593210

Aqara Motion Sensor. Один висит в прихожей, как индикатор включения и выключения света. Обнаружение движения - включение света, отсутсвие движения - свет выключается.  Оба датчика управляют модулями WB через Sprut Hub и Home Kit.

Управляем освещением, если забыли сделать это на уровне проектирования, или просто аквариум)

Mi smart socket. Две таких розетки управляют аквариумом. Одна - светом, вторая - фильтром. Таким образом, по времени включается и выключается освещение и таким же образом работает фильтр. Отключаю его для удобства кормления рыб.

Третья розетка будет управлять светом над умывальником в ванной, так как на стадии проектирования источник этого света был просто забыт :)

1600x_image.png?1571593209

Температура и влажность в квартире

Данные показатели отслеживаются многими устройствами: приточная вентиляция, датчики температуры, увлажнители. Фото датчиков температуры прикладывать нет смысла, все и так про них знают.  А вот про эти устройства чуть подробнее.

1600x_image.png?1571593210

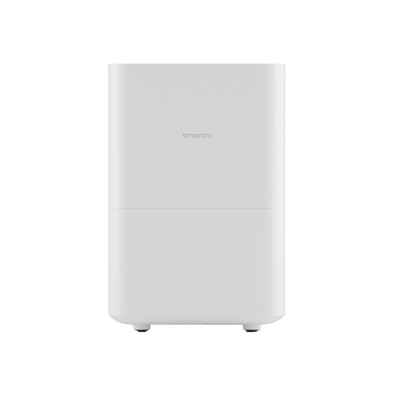

Xiaomi Humidifier. В спальне и детской стоит по одному увлажнителю, не сказать чтобы они полностью закрывают вопрос влажности зимой, но с ними точно на 10-15 процентов воздух комфортнее. У меня есть отдельная статья, в которой я подробно описываю свой опыт по этой железке. В гостиную пока не ставлю, жду когда выйдет что-то новенькое и интересное.

1600x_image.png?1571593211

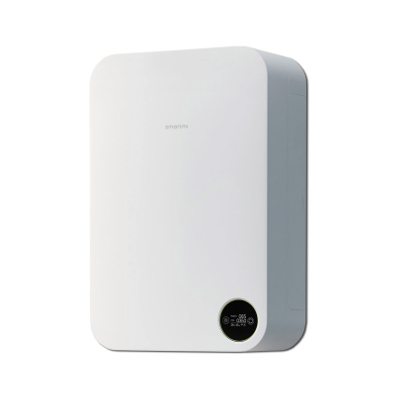

Xiaomi приточка. Эта железка стоит в каждой комнате. Если в спальне у меня стена приточкой ведет на улицу и проблем, кроме как просто сделать дырку в стене не было, то в гостиной и детской все сложнее. Моя квартира по кругу обнесена балконом с панорамными окнами. Реализовал я забор воздуха черед каналы. Устройства висят на стене, которая ведет на балкон, с обратной стороны подключены каналы и по потолку идут к стене балкона, в которой имеется отверстие под кондей. Таким образом, прежде чем попасть в квартиру, воздух проходит около 6 метров потолка в балконе. Как будет зимой - пока не ясно. Каналы зашиты пеноплексом и вагонкой. Надеюсь, промерзать не будет. В целом, я всегда дышу свежим воздухом) Очень классная железка.

1600x_image.png?1571593211

Защита от протечек

Чтобы не затопить соседей, на каждый стояк установлены электро краны, которые управляются модулем Нептун  с беспородной связью. К нему подключены 4 проводных и 3 беспроводных датчика. Этого достаточно, чтобы в случае аварии оперативно закрыть краны и не беспокоиться за возможные последствия.

Теплый пол в ванной, на кухне и бывшем балконе подогревается через контролеры Teploluxe. В скором времени они будут прокинуты в ХК и будет мне счастье). Работают без вопросов, настраиваются интуитивно понятно.

1600x_image.png?1571593211
1600x_image.png?1571679298

На 4 радиаторах стоят термоголовки

Eve Thermo Connected. Очень удобные аппараты. Можно выставить ночную температуру или просто при отъезде в отпуск одной кнопкой перевести радиаторы в экономичный режим. Нативно прикидываются в Хомкит или управляются через собственный софт. Отличные термостаты.

В квартире еще имеются умный кондей, нагреватель воды и пылесос сяоми. Скоро планируется к покупке полотер соями, чтобы полы были не только чистые от пыли, но еще и блестели от чистоты!

В целом, этой статьей я хотел сказать, что не стоит бояться делать квартиру или дом умными. Возможно, не будет связки всех устройств друг с другом, но большую часть можно подвязать, а с появлением полноценной автоматизации в sprut Home, думается мне, что все будет супер и, настроив один раз несколько сценариев, можно будет забыть про суету и наслаждаться проделанным трудом!


Все новости мира умных домов - t.me/SprutAI_News или Instagram
Остались вопросы? Мы в Telegram - @SprutAI

Хочешь умный дом но нет времени разбираться?
Посмотри примеры работ и выбери себе интегратора.
  1. (Baller)
    (Baller) 11 месяцев назад

    Класная статья спасибо. Подскажи где брал проточку?

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 11 месяцев назад

      Спасибо)

      Приточки брал на ultratrade.ru. И pleer.ru

      Не было трёх сразу в одном месте

      • (n0name)
        (n0name) 11 месяцев назад

        а включением-выключением приточки занимается контроллер на основании показаний датчиков или она встроенные приборы использует для работы и по сути может работать автономно?

        • Александр Окороков (Jigi84)
          Александр Окороков (Jigi84) 11 месяцев назад

          Приточка пока работает автономно. У неё встроенные датчики co влажности и температуры. Возможно в будущем получится зимой использовать для охлаждения помещений. Пока не знаю как правда.

  2. (n0name)
    (n0name) 11 месяцев назад
    Спасибо. Побольше бы таких рассказов про реализацию и используемые решения. Сильно сокращает путь тех, кто только начал или еще сомневается.

  3. (dimka.west)
    (dimka.west) 11 месяцев назад

    Огромная просьба - рассказать как бризер без подогрева будет работать зимой. Сейчас делаю ремонт и как раз решаю насчет бризера.

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 11 месяцев назад

      Хорошо. Я думаю, проблем не будет. Наоборот будет очень даже хорошо. Отпишусь.

      • (TEDSv)
        (TEDSv) отредактировано 11 месяцев назад

        Тоже думаю над бризером. Хочется взять сяоми, но без обогрева побаиваюсь. Сяоми с обогревом слишком большой. А атол не то 🙂

        Перед включением отопления как жилось с ними?

        • Александр Окороков (Jigi84)
          Александр Окороков (Jigi84) 11 месяцев назад

          нормально. свежий воздух постоянно. проблем пока не испытывал никаких. летом толку от них нету, они теплый воздух несут с улицы))
          осталось недолго, через месяц будет ясность.

      • (AptimiCt)
        (AptimiCt) 2 месяца назад
        Какие результаты с приточкой после проведенной зимы?
  4. Александр Кост (Bumer)
    Александр Кост (Bumer) 11 месяцев назад

    👍

  5. Александр Попов (9516970@gmail.com)

    В кратком описании ошибка "  Wien Board "

    А так очень классно!

  6. Андрей Паневин (gfyz)
    Андрей Паневин (gfyz) 11 месяцев назад

    ждём следующую статью про подключения всего того что уже подключено к WB!

    думаю это будет очень полезно для всех.

  7. Богдан Евстратенко (evstrat)
    Богдан Евстратенко (evstrat) 11 месяцев назад
    Спасибо за статью! А терморегулятор именно ОКЕ-20 или какой-то другой? Если он, то в ХК прокидывать через WB будешь?

  8. (maga422)
    (maga422) 11 месяцев назад

    Можешь скинуть фото электро щита, какие размеры? Спасибо.

  9. (vovo4ka)
    (vovo4ka) 11 месяцев назад

    Вопрос про приточку, возможно глупый, ещё не занимался им. а разрешено в квартире дырки для неё делать? Это не портит фасад здания?

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 11 месяцев назад

      Запрещено. Поэтому у меня две выведены в нишу для кондиционера через каналы. Одну сделал на свой страх и риск.

    • (TEDSv)
      (TEDSv) 11 месяцев назад

      Если около окна, то могут сделать поворотный канал. И будет выходить не в фасад, а в оконный проем, сразу за окном.

      • Александр Окороков (Jigi84)
        Александр Окороков (Jigi84) 11 месяцев назад

        Там где мне пришлось делать в фасаде, там без вариантов. Это лоджия бывшая. Там нет оконного проема

  10. (dmitriimi)
    (dmitriimi) отредактировано 11 месяцев назад

    А отдельно подачу воды для увлажнителя случайно не делали?)

    Лично мне приходиться каждый день заливать, расход 5л в сутки примерно, включен 24/7, если выключить, то привет песок в носу. Однозначно нужная вещь. Дабы автоматизировать этот процесс, заказал насос и трубку, поставлю большую бочку на балкон, трубку через дырку кину, увлажнитель стоит рядом с ней.

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 11 месяцев назад

      Была такая мысль. Но!

      В постоянном доливе воды есть своя прелесть - она постоянно свежая. Большая бочка это однозначный застой, учитывая что эти увлажнители собирают пыль с воздуха и даже с чистой водой довольно грязные становятся за несколько дней, то я выбрал постоянный долив и регулярный промыв бака. Чего и вам советую ;)

      • (dmitriimi)
        (dmitriimi) 11 месяцев назад

        Об этом я не подумал, но все равно собирался попробовать сначала на меньших объемах (18л), его как раз должно хватать на 3-6 дней. Заливать один/два раза в неделю лучше, чем 2 раза в день.
        Бак мою раз в неделю, воздух не такой уж грязных с улицы приходит.

  11. Александр Окороков (Jigi84)
    Александр Окороков (Jigi84) отредактировано 11 месяцев назад
    Комментарий удален
  12. (Rusfetische)
    (Rusfetische) 10 месяцев назад
    Спасибо за статью! Искал что-то в сети и нашел ваш сайт! Это же просто чудесно! Есть у кого учиться! Вопрос по терморегуляторам на радиаторы. Аналогичное решение от Xiaomi нет? Хочу родителям поставить, а у них андроид у всех

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 10 месяцев назад
      Добрый день. К сожалению нет. Я сам ждал до последнего ибо eve очень недешевы термоголовки. Но, в итоге остановился на этих из-за нативного хомкит

  13. (dmitriimi)
    (dmitriimi) 9 месяцев назад

    Вот думаю заложить в ремонте провода для выключателей или полностью переложить это дело на беспроводные aqara кнопки. У вас многоквартирный дом, были какие-нибудь проблемы с ними, задержки?

    У родителей квартира на z-wave, могу сказать, что датчик открытия дверей и реле от Fibaro работает нереально шустро, стоит сценарий при открытии входной двери включать свет в коридоре, срабатывает так быстро, что кажется всегда, что свет был включен заранее. А вот фибаровские розетки-реле немного бывает подтормаживают и щелкают громче.

    Странно, что не делают ZigBee сразу на частоте 869 МГц, не смотрел в их строну как раз из-за нереально сильно загаженного эфира 2.4 в многоэтажке, что роутер с трудом работает, выручает только 5 ГГц точка.

    • Александр Окороков (Jigi84)
      Александр Окороков (Jigi84) 9 месяцев назад

      выключатели работают прекрасно. проблем никаких с ними нет. задержек также нет. по акаровским датчикам двери также включается свет в прихожей - всегда кажется что свет там и горел. срабатывает быстрее, чем дверь успевает открыться.

      при чем тут вай фай не понимаю, 2,4 и 5 это частоты вай фай.

      • (dmitriimi)
        (dmitriimi) 9 месяцев назад

        Просто данные ZigBee работают на частоте 2,4 ГГц.

        Спасибо за ответ!

  14. Владислав Байдаченко (Baidak_V)

    Как регуляторы т пола в хб прокинуть?!

  15. Viacheslav Klimov (corsaroff)
    Viacheslav Klimov (corsaroff) 4 месяца назад
    Отличный опыт, спасибо! Можно вопрос по использованию системы от протечек Нептун? Весь удаленный контроль как осуществляется? В этом комплекте нет поддержки их родного приложения? В ХоумКит как-то прикидывается, какие данные?
