"А ты дверь запер?" - Рассуждения склеротика

Ситуация до боли знакома всем... Выйдя из дома, вы автоматом делаете годами отточенные операции по выключению всех ненужных электроприборов, газовых плит, и со спокойной душой захлопываете двери дома.

И тут гром с чистого неба... - Ты дверь закрыл? А ты утюг выключила?

Признаюсь, что у нас с супругой такая ситуация случается довольно часто, и это уже что-то типа одного из множества семейных приколов.

Склероз - лекарства нет, но есть автоматизация!

С переездом в новый дом, все начало решаться само собой. Как и большинство читателей, я начал с малого. Интегрировал умные выключатели, розетки, датчики движения, герконы и температурные датчики первоначально на основе образа Homebridge и спрут.стика. После, я понял, что для учета расхода электричества нужно использовать Aqara hub. Большинство настроек и автоматизаций делал комбинацией программ EVE, Koogeek и HOME. Часть вопросов по поводу выключения электроприборов и положения окон решилась с использованием автоматизации на основе GPS локации. Практика показала, что автоматизации, заложенные на геолокации, не для нашего семейства и точно не для страховой компании. Решилось все созданием автоматизации и настройкой отдельной "секретной" кнопки, которая стандартно используется для включения и выключения света в коридоре в комбинации с "глупым замком". Секрет в продолжительном нажатии выключателя - происходит постановка/снятие с сигнализации, с одновременным выключением/включением всех умных электроприборов и глупых приборов в умных розетках, с освещением в придачу. Для полного душевного равновесия хотелось бы иметь классическую систему защиты от протечки, основанную на датчиках протечки и поворотном механизме на главном вентиле. Дополнить систему хотелось бы "умным" водомером, который можно будет прокинуть в Apple HomeKit, а на основании данных с него уже можно делать множество последующих автоматизаций с учетом расхода воды. К сожалению, все пока и остается на стадии мысли, может быть у кого есть идеи по его реализации или есть уже готовые реализации, ткните пожалуйста пальцем в комментариях.

Глупый замок

Задача - удаленно узнать положение замка.

Условие - сделать без модификации дверей, без потери гарантии, и, в тоже время, сделать добротно и бюджетно, причем без интеграции умного замка или каких-то сложных систем.

Решение - сложилось так, что приехала сервисная команда от компании, которая устанавливала окна и двери. Пара слов и ребята признались, что под пластиковой крышечкой есть небольшое пространство, которое как раз может подойти для монтажа датчика открытия/закрытия (геркона).


Вот место, которое нужно аккуратненько разобрать, проверить есть ли там необходимое пространство, именно туда мы будем интегрировать часть с герконом.
Вытаскиваем язычок замка и хирургическими движениями с дремлем производим вырез для магнита. Я использовал дрель и сверло с диаметром 20 мм (это заметно).
Первоначальное решение крепления датчика. После использовал клейкую ленту 3М.
Готовый продукт. Дизайн, конечно, г-но, но работает как положено.

Соединив все запчасти в обратной последовательности, не забываем датчик добавить в HomeKit, перед размещением в дверную коробку.


Пользуемся, Склеротики =)


Отличная статья! И лого супер. Все не как не хватает время себе подобное сделать и на квартиру и на гараж

Батарейку удобно менять?)

В виду того что это пластиковый холдер просто вставляется, нет проблем

Девиз огонь))) Пользуемся Склеротики))) Порадовал конечно)))

писал на одном дыхании пока склероз не вернулся

Классно!

интересно как проводить подобные манипуляции с металлической дверью аля торекс?

Пробовать, если не получится через магнит, делать разборку и перепайку на физическое замыкание.

Это сработает только с неметаллической коробкой.

С металлом придется геркон паять на проводочки, запихивать внутрь отверстий под ригели, на ригели клеить магнит. Сам датчик соотв там же на коробку или стену прилепить.

Вариант работает, если отверстия под ригели либо с запасом (лишнее отверстие), либо с зазором. Так же отлично подходит вариант с пластиковыми втулками в отверстиях (некоторые производители замков ставят их для снижения уровня шума и более качественного прилегания ригелей к коробке) - вынимаем втулку, на нее клеим наш геркон на проводках и собираем все обратно.

Добрый день!
может кому пригодиться. Есть вариант не крошить язык замка(или цилиндр). Можно наклеить плоский магнит. Если кому надо пришлю фото. Датчик можно разместить практически в любой раме металлической двери через ответные отверстия замка.

Честно все магнитные ленты что встречал, полное ... и отсутствие сильного магнитного эффекта. Нужно пробовать.

Просверлить дырочку в ригеле и вклеить туда неодимовый магнит.



Просто на супер клей мелкий пластинчатый магнит. 2 месяца-полет нормальный.

1000x_image.jpeg?15693359711000x_image.jpeg?1569335972

Как дальность при таком расположении датчика?

Дальность чего?

если имеется ввиду на каком расстоянии срабатывает датчик, зависит от силы магнита

У вас на фото сам датчик в коробку упакован - логично, что вопрос по дальности его работы ;)))

Бомба

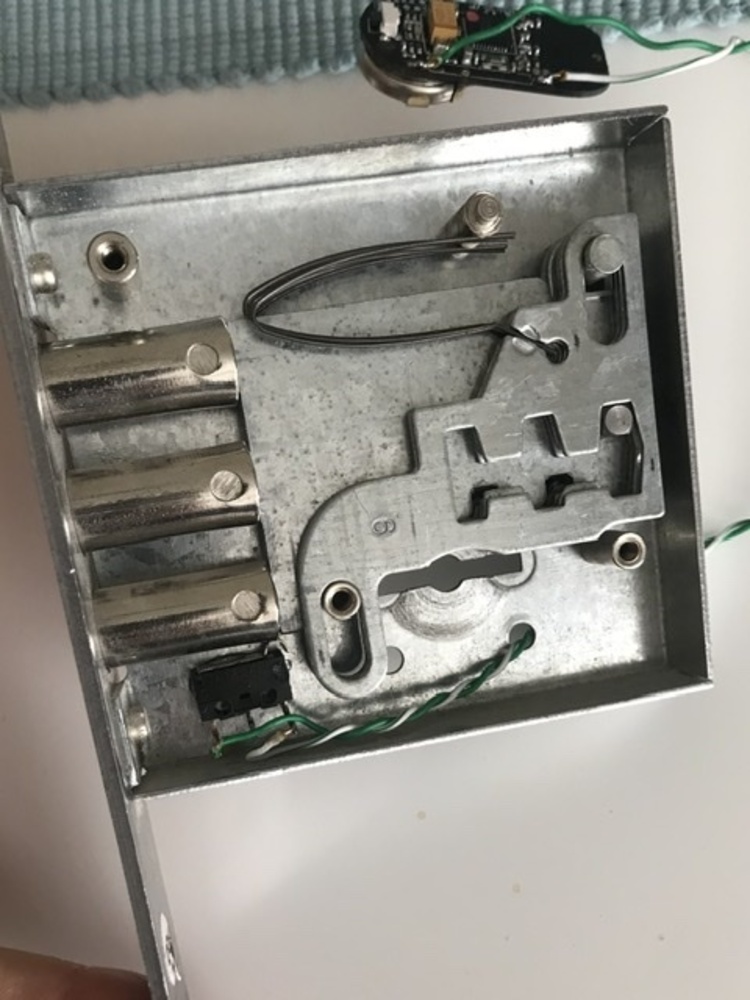

я так замучался с магнитом и в итоге сделал концевик))

1000x_image.jpeg?1569442793
