Алиса, открой дверь или интеграция подъездного домофона в Умный дом

Об интеграции подъездного домофона в Умный дом не писал лишь ленивый, а т.к. я крайне ленивый, то всё это время ждал подходящего мне решения, но, так и не дождавшись, взялся за очередной велосипед. Предпосылками к разработке своего решения можно считать уже опубликованные статьи на сайте Sprut.ai, которые периодически напоминали, что пора.

Немного предыстории

Когда несколько лет назад делался ремонт в квартире, то для интеграции с подъездным домофоном в to-do листе покупок был запланирован IP портал Beward DK103MP. Но т.к. эта покупка не являлась приоритетной, то просто было понимание, что когда-то позже его надо будет купить и установить (место установки в слаботочном щите было предусмотрено на этапе ремонта). Возле входной двери во время ремонта был установлен домофон Beward DS06M, который отлично интегрируется с Умным домом, т.к. умеет отправлять http-запросы, по которым можно настраивать какие-либо события. В моем случае, при нажатии кнопки вызова шлется фото и сообщение в telegram. Но сейчас не об этом. Опыт использования данного домофона на протяжении нескольких лет показал, что я ни разу по нему не говорил). Обычный кейс в моем случае – позвонили в дверь, увидел изображение с вызывной панели и открыл дверь. Поэтому, мне, по сути, получается, и вызывная панель не особо-то и нужна, достаточно было бы обычной камеры над дверью, но преимущество вызывной панели все же есть, т.к. она устанавливается на уровне лица. Также, из-за особенностей моего Android смартфона, родное приложение Beward часто либо закрывается киллерами процессов, либо не стартует после перезагрузки телефона, поэтому, в момент вызова с вызывной панели, телефон может просто молчать. К слову, на iPhone в этом плане все лучше.

Что касается использования подъездного домофона, то тут похожая картина: основные звонки - это курьеры служб доставки, или ожидаемые гости, и в этих случаях дверь открывается без необходимости переговоров. Собственно, идея открытия подъездной двери без аудиосвязи с посетителем очевидна.

Итак, поехали

Самый быстрый и простой способ реализации задуманного - всем известный модуль ESP8266. В своих запасах даже обнаружил данный модуль, но т.к. ковырял его года 4 назад, то сходу не вспомнил, как подключать, как прошивать и тому подобное. Поэтому первым пунктом в моем ТЗ стало – никаких внешних программаторов, проводочков, кнопочек для прошивки. Модуль должен всё уметь «из коробки», т.к. если я через год сменю пароль от Wi-Fi или роутер, то я не должен снова вспоминать, как это хозяйство шить, где взять программатор (поднятие временной точки доступа на самом модуле пока не рассматривается, знаю о такой возможности, но для меня это дольше, чем запилить плату с необходимым обвесом). Мне проще поднять скетч из бэкапа и поправить пару строчек, отвечающих за Wi-Fi и другие настройки, и снова залить в плату.

Следующий важный нюанс – раз у нас Wi-Fi модуль, то это требует некоторой оптимизации в плане энергосбережения, чтобы он мог работать от автономного источника питания, который можно было бы разместить внутри домофонной трубки. Но для меня сама идея засыпания модуля, пробуждения, подключения к Wi-Fi не привлекательна, т.к. для этих целей существуют более подходящие технологии (Zigbee, Z-Wave, Bluetooth, Thread), которые могут работать от батареек не один год. Каждый уважающий себя умнодомостроитель обязан предусмотреть такие мелочи, как слаботочный шкаф и питание необходимой периферии, что в моем случае было сделано (вся слаботочка из подъезда приходит в слаботочный шкаф), поэтому с подачей постоянного питания для платы интеграции с домофоном у меня проблем нет.

В данной статье речь идет об интеграции с подъездным координатно-матричным домофоном, коих в нашей стране огромное количество, ну и, соответственно, у меня в подъезде установлен именно такой домофон. Что он из себя представляет, можно спросить у гугла. Стоит также отметить, что есть еще цифровые подъездные вызывные панели, этот тип я не изучал, и обозреваемая в статье плата с цифровыми панелями работать не будет.

Ну и последний момент – как будем интегрироваться? У меня сеть построена на Z-Wave, но для интеграций с различным неподдерживаемым оборудованием вполне годится протокол MQTT. Его и возьмем, благо в сети хватает вариантов кода для работы с подъездными домофонами для модулей ESP8266 по протоколу MQTT). В качестве MQTT брокера у нас будет выступать SprutHub (далее SH), он же будет пробрасывать наш домофон в голосовые ассистенты (Алиса, Siri, Гугл, Маруся). О SH информации пока крайне мало, т.к. он находится в стадии тестирования, а целью данной статьи не является обозревание возможностей хаба, однако просто покажем, что всё работает).

Внешний вид получившейся в результате проектирования платы интеграции показан на рендерах сверху.

Плата спроектирована таким образом, чтобы ее можно было разместить внутри домофонной трубки, хотя это не обязательно (плату можно установить в любом месте домофонной линии, где есть источник питания, чтобы плату можно было запитать). В имеющихся в моем распоряжении двух домофонных трубках разместить плату не составило труда.

В основе платы стоит модуль ESP12S, в который заливается скетч с управляющей программой. Оптронная сборка обеспечивает гальваническую развязку домофонной линии с цепями ESP12S, а также отвечает за вопросы коммутации необходимых нагрузок в домофонную линию (поднятие трубки, отключение трубки, открытие двери), а также детекцию входящего вызова. Также на плате присутствует преобразователь напряжения, что позволяет запитывать плату не только от USB, но и от других источников напряжением 5-15В. Это может быть актуально, когда в слаботочном шкафу, где может быть установлена плата, есть ИБП, например, на 12В, от которого питается роутер или другое оборудование. Преобразователь от Silabs CP2102 c соответствующей обвязкой предназначен для возможности программирования платы «на лету» без дополнительных усилий. Таким образом, отладка программы, в моем случае, заняла в разы меньше времени, чем если бы было необходимо каждый раз подключать плату к внешнему конвертеру.

Что касается самой разработки, то есть желание сделать коммерческий продукт, поэтому схема и Gerber файлы платы не открыты, открытым будет лишь скетч, который смогут править все желающие. Пока скетч набросан на скорую руку в формате «ура, работает», но для людей, более продвинутых в программировании, полагаю, найдутся недочеты. Поэтому, чтобы не подвергаться критике, что скетч писал неуч третьей ногой по клавиатуре, пока его не публикую). Он будет доступен позже в соответствующем чате t.me/defafon, когда немного причешу. Исходники схемы и платы можно и открыть, но тогда интерес к данной разработке будет утерян (тоже вариант), а пока есть мысли по развитию данного продукта. В дальнейшем можно реализовать плату интеграции с домофоном на протоколах Z-Wave, Zigbee, но до этого хотелось бы получить фидбек о работе в реальных условиях с различными вызывными панелями. Также на модуле ESP8266 можно реализовать прошивку нативного хомкита (если есть желающие написать на коммерческой основе - велком в личку). Пока планирую изучить спрос на данное решение и, возможно, составить список желающих. Никаких предварительных взносов и оплат по СМС на данном этапе не требуется, достаточно обозначить своё желание в чате. Минимальная планируемая партия - 100 плат, поэтому если набираем такое количество желающих, то проекту быть. Цена будет объявлена позже, т.к. уже заказана вторая ревизия платы с некоторыми улучшениями. Интеграторы тоже могут обратить внимание на данную плату в качестве дополнительной опции в своих предложениях заказчикам.

Ниже небольшое видео работы платы.

Подведем итоги.

Плата интеграции DefafonWiFi подойдет вам при выполнении следующих условий:

  1. У вас в подъезде установлена вызывная координатно-матричная панель домофона. По фото вашей домофонной панели в интернете можно найти информацию, по какому принципу она работает.
  2. У вас имеется возможность запитать плату интеграции постоянным напряжением 5-15В.
  3. У вас есть SprutHub или другая система автоматизации с MQTT брокером. В случае своей системы, вопросы работы с MQTT топиками от платы интеграции в необходимые ассистенты лежат на пользователе. При желании можно самостоятельно написать прошивку для управления, например, http-запросами вместо MQTT.
  4. Она вам нужна).

Если ответ на все 4 вопроса – да, добро пожаловать в специально созданный чат telegram t.me/defafon, где будет размещаться вся информация по данному проекту, оказываться техподдержка и будут публиковаться новости.


Картинка просто лайк.

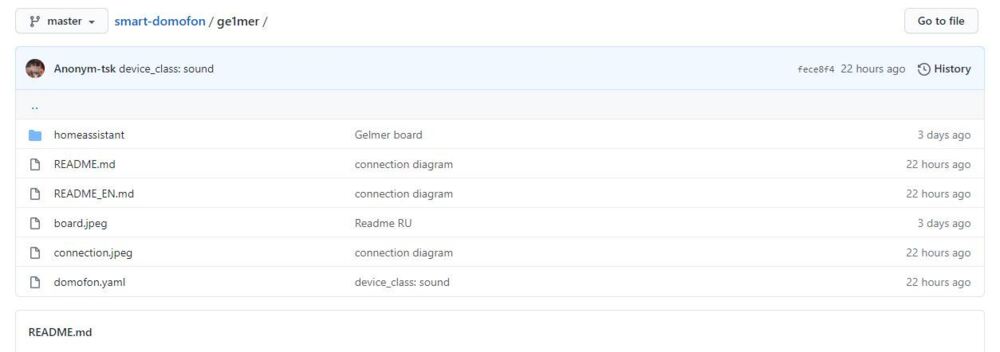

https://github.com/Anonym-tsk/smart-domofon/tree/master/ge1mer

Добро пожаловать в реальный мир.

Все давно придумано и изобретено.

Предположу что данный проект будет интересен тем кому ХК из коробки и спрутхаба нужен.Ну или тем кому MQTT нужен.За Ваш проект отдельное спасибо, многие как и я им пользуются.

Mqtt и СХ у нас есть )

А нативного ХК нет и у автора.

Придумано может и давно, но опубликовано два дня назад, тут статьи дольше модерируют). Пишите статью, приду с таким же комментом)

Одна https://sprut.ai/client/article/1691">статья опубликована полтора года назад ))

А втораяhttps://sprut.ai/client/article/3903"> статья месяц назад.

О каких двух днях идет речь?



Я перешел вчера по ссылке на гитхаб, которую выше привели и увидел, что доки залиты два дня назад. Об этом и написал.  Первую приведенную Вами статью читал, она собственно и сподвигла на свою плату, а вот вторую статью не видел к своему стыду, теперь понимаю негодование).

https://sprut.ai/static/media/cache/00/18/44/5/7302695/74690/1000x_image.jpg?1613109076" alt="1000x_image.jpg?1613109076" />

Сергей, отличный контент. Спасибо за труды


Фактически проект с хабра, только упакованный в плату и на оптронах. ;))) Исходно там на релюшках было.
Думаю можно реализовать и нативный ХК, только работать это будет не как домофон, а как звонок и замок - прошивка HAA от RavenCore позволяет сделать нотификацию дверного звонка.

Также можно сказать и про машины - у всех 4 колеса и все похожи). С домофонами похожая ситуация - надо всего лишь поднять трубку, разомкнуть линию, повесить трубку. Ну и способов это сделать наверное не миллион)

я и не спорю. просто впервые 2 года назад увидел такое там

Проект отличный и думаю многом будет полезно готовое устройство.
Я взял релюшку sonoff tasmota.
к кнопке выхода 2 провода и через реле соединил с sonoff. Все в СХ.

Теперь когда звонят я слышу и вижу через домофон  или тупо сказать алисе открой домофон.

Я извиняюсь, а для обычного домофона приделать нельзя ?

Обычный это какой?

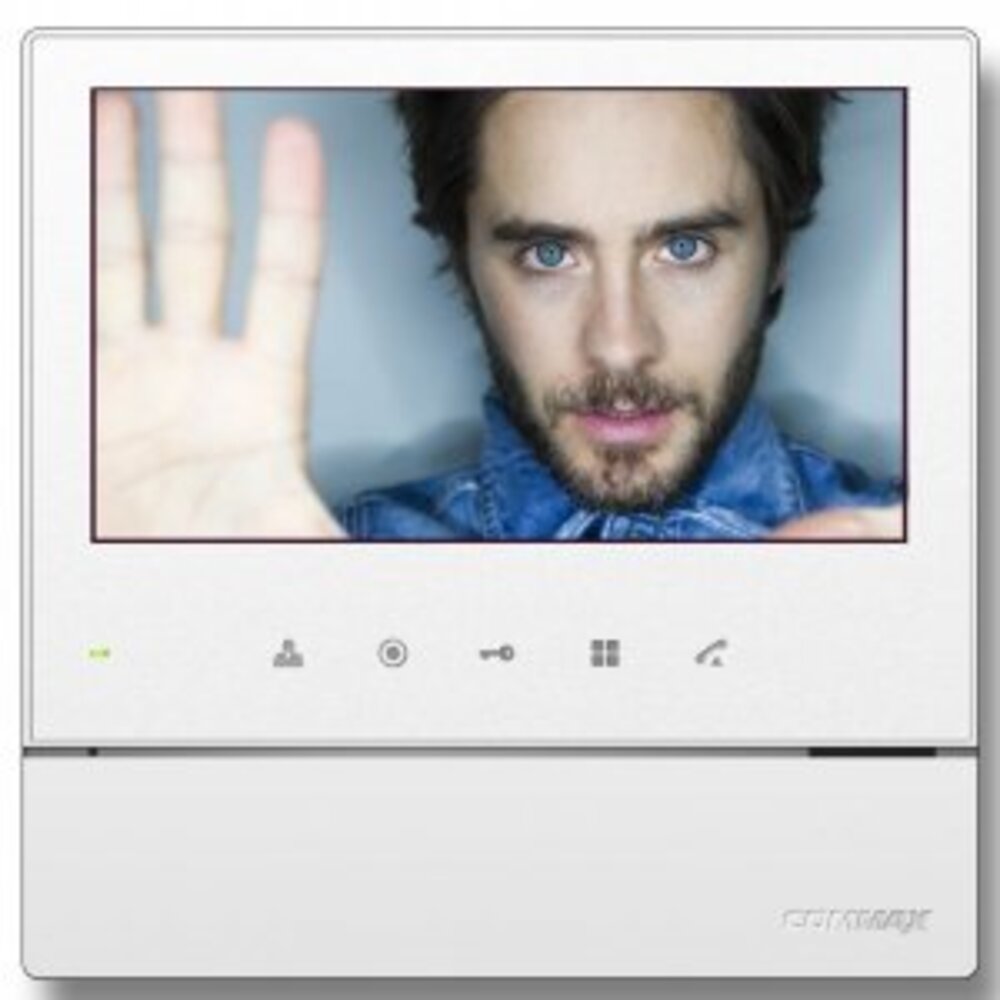

Commax CDV-70H2

Увы, это обычный аналоговый монитор домофона. Если он подключен просто к своей вызывной панели (не подъездной), то плату интеграции не подключить. Данный монитор можно подключать к подъездным координатно-матричным домофонам через дополнительные блоки сопряжения. Тогда, если блок сопряжения установить в квартире, то можно и плату интеграции поставить.



https://sprut.ai/static/media/cache/00/21/98/5/7320450/74724/1000x_image.jpeg?1613206520" alt="1000x_image.jpeg?1613206520" />

Сугубое имхо (или потребительский case) - чтобы подобный продукт продавался надо чтобы он из коробки интегрировался с типовыми хабами по принципу коммерческих умных устройств. Те устройство должно быть ориентировано на потребителя. Например в моем случае я с удовольствием читаю подобные статьи, но понимаю, что времени заниматься этим нет совершенно и просто купил бы такое устройство интегрирующиеся в Homekit из коробки.

Именно поэтому много читал про домофоны, но в результате пришлось заказывать Logitech Circle View Doorbell. Пока правда еще руки не дошли дальше распаковки.

Да, Вы всё верно говорите. В видео показано, что данная плата практически "из коробки" (после не сложной процедуры залития скетча) интегрируется со Спрутхабом. Сейчас это понятно по большому счету только пользователям Спрутхаба, которые его тестируют, т.к. сам хаб еще не в релизе. Нативный хомкит для этой платы есть в планах.

Приветствую. Я так понял, то если с модуля убрать питание, то трубка работать не будет? Если я правильно понимаю, то оптрон (транзистор) включен в разрыв линии?

Можно посмотреть видео, там есть ответ на Ваш вопрос). Трубка работает, когда модуль не запитан.

а не подскажите модель оптопары которую используете?

нужна интеграция с подъездным домофоном не только матричным но и с 2х проводным - у нас например в районе почти все такие.

А так отсекли половину пользователей

Ну это же не добровольный выстрел в ногу - умею работать с цифровыми домофонами, но поддерживать их отказываюсь). Какой стоит у меня, с таким и интегрировался. Цифровые надо будет просто изучить.
