Обзор Aqara Wireless Relay Zigbee Controller

Я купил это реле еще 2 недели назад, 20 минут потестировал и убрал в коробку потому как пока в моих условиях оно не требуется. В связи с ростом вопросов и интереса к данному продукту Акара - решил, что все таки обзор написать стоит.

Сравнение упаковки и габаритов

Тут буду сравнивать с игроками на основных протоколах УД:

Упаковка в сравнении:

ZigBee On/Off Controller.
Z-Wave Fibaro Double Switch 2 Gen5.
Sonoff Basic v2.

Габариты в сравнении:

ZigBee On/Off Controller.
Z-Wave Fibaro Double Switch 2 Gen5.
Sonoff Basic v2.

Само Aqara relay со всех сторон:

Инструкция:

Кликайте на картинки, чтобы просмотреть все детали.

Софт

Попробуем добавить в Mi Hub, Deconz и в Aqara Hub тоже попробую для полноты картины.

Mi Hub:

При выборе реле в Mi Home сразу предлагается выбрать хаб для добавления.
Экран спаривания устройства, стандартный. Зажимаем на 5 секунд кнопку на реле пока синий индикатор не начнет быстро мигать.
Основной экран управления реле
Экран настроек реле, просто и лаконично.
Экран с графиком потребления энергии (кликните чтобы развернуть).
Вот так выглядит в списке устройств (кликните чтобы развернуть).

Все работает так как и должно быть, задержек не замечено, ничего сверх интересного тут нет.

Aqara Hub:

  • В Mi Home процедура добавления и само устройство один в один независимо от хаба;
  • Вернем приложение Aqara Home и попробуем добавить реле Акара там:
Экран спаривания устройства, стандартный для Aqara Home. Зажимаем на 5 секунд кнопку на реле пока синий индикатор не начнет быстро мигать.
Упс! В общем не коннектится ни с акарахабом ни с михабом, никак, совсем. Прошивка 1.5.9 (на 1.5.0 тоже пробовал и сбрасывать хаб тоже пробовал).

Deconz:


В деконз добавляем как лампочки, все заходит без проблем (у меня версия 2.05.60 с прошивкой стика conbee 26320500). На изображения ниже кликаем, чтобы увидеть все детали).

Аттрибуты из ГУЯ.
Список нодов в ГУЕ.
Заходит как 2 лампочки, при чем тип определился только у одного канала, впрочем на работу это не влияет.

Вместо заключения

  • Напоследок прикладываю видео где слышно как реле щелкает, по мне так оно самое громкое среди сравниваемых релюшек;
  • Отлично работает в Mi Home через Mi Hub и в Deconz;
  • В 2 раза больше 2х канального fibaro switch, но и в 2 раза меньше одноканальных On/Off Controller и Sonoff Basic;
  • Пробовал поместить в квадратный подрозетник вместе с выключателем - бесполезно, только к люстре в потолок прятать (если на свет);
  • На Aliexpress сейчас можно взять за 1600, что в 3 раза дешевле фибаро;
  • Бонусом идет работа реле как роутера в сети зигби.

PS

Когда начинал писать обзор, думал выйдет большой лонгрид, но в акара хабе не завелся и в принципе реле как реле - ничего необычного, просто работает =) (что от него собственно и требуется).

Понравилось? Не забудьте поставить лайк этому обзору и подписаться на обновления, это мотивирует искать новые устройства на тесты и писать больше полезного контента!

Остались вопросы или что-то не раскрыто? Напишите об этом в комментариях чтобы вместе сделать обзор еще лучше.


пропала огромное количество вопросов. отличный обзор

Да уж, схема подключения проще не придумаешь. Это вам не реле в разрыв фазы установить.

А сухой контакт умеет ?

Спасибо! Куча вопросов отпали с этой статьёй и жаль, что нельзя использовать это реле в подрозетнике за выключателем 😢

А ты всё не хочешь свои мысли в статью завернуть, скольким бы людям жизнь облегчил =)

Нет ответа на вопрос для чего перемычка, что будет если ее снять, как работает режим интерлок

В идеале бы разобрать его. Вдруг влезет в подрозетник)

Если подать питание на L, N будет ли сухой контакт с IN - L1, L2

 лайк за оперативность, но забыл написать о самом главное, чего от него ждут: сухой контакт вместо перемычки для подключения обычных выключателей. заказал себе пару штук, жду с нетерпением.

Спасибо всем за вопросы, постараюсь сегодня вечером собрать схему под сухой контакт и выложить результаты в статью.

В общем сухой контакт умеет.

Алексей, поделитесь, пожалуйста, схемой подключения под сухие контакты


Вместо Sonoff надо было https://shelly.cloud/shop_shelly/">Shelly. Есть одинарное и двойное реле. По размерам сопоставимо с Fibaro.

А в Homekit прокидывается?

Через деконз на раз прокидывается.

То есть сам Aqara шлюз её в Homekit не высвечивает?
deconZ - Это палка и софт для Raspberry от Dresden Elektronic?
Спасибо

Хочу реализовать защиту от протечки воды на основе данного реле. Есть краны с самозакрытием. Подаешь питание - кран закрывается. Питание пропадает - кран открывается. Питаются от 12в. Есть преобразователь 220-12в (вход L и N, выход + и - ). Вопрос только в том как именно подключить данное реле? Куда в реле должно входить фаза и ноль и откуда выходить?

Скажите, что за черный провод торчит из реле, зачем он нужен?

Внешняя антенна для лучшего приема сигнала зигби

Отличный обзор!

Спасибо тебе!!

Здравствуйте.

Подскажите пожалуйста, а данное реле можно использовать таким образом, чтобы к нему подключить кнопки/выключатели, но светильники не подключать проводами, а настроить реле для управления умными светильниками? Я знаю, что мог бы использовать выключатели aqara, но хочу использовать имеющиеся выключатели/кнопки.

@Saynow, пожалуй, реализация с выключателем акакра будет и дешевле и проще, в сравнении с этим реле

Алексей, большой спасибо за обзор - кажется первый в рунете, а может и в англоязычном. Ждал устройство полгода, и вот наконец появилось в продаже. Хочу повесить не него закрывание\открывание гаражных ворот. На моторе есть два клеммы - вывод на настенную кнопку (сухой контакт, насколько я понимаю). Подскажите, пожалуйста, какая схема подключения  в этом случае? Клеммы мотора на L1 и L2, а сеть в N и IN? Спасибо.

диммер бы 220в двухканальный сделали б

Коллеги, товарищи, братья! Как сделать сухой контакт на девайсе?

Я пока только собираю комплект по мере того как идет ремонт в квартире. Закупился полностью выключателями акара + хаб. Планирую с хомкитом использовать.

Сейчас дело дошло до вентиляторов в санузлы, по умолчанию электрики предлагают стандартные с таймером.

А я вот думаю, если поставить реле подобно этому, то я и сам смогу настраивать ведь и тайминги и по влажности его включать.

Единственное, хотелось бы не выходить по железу за один хаб и не городить малин всяких. Относительно этих реле, не совсем понял, смогу ли я их подключить к акаровскому хабу?

У меня вытяжки в ваннах по влажности включаются. Пользуюсь обыкновенными розетками-переходн ками.

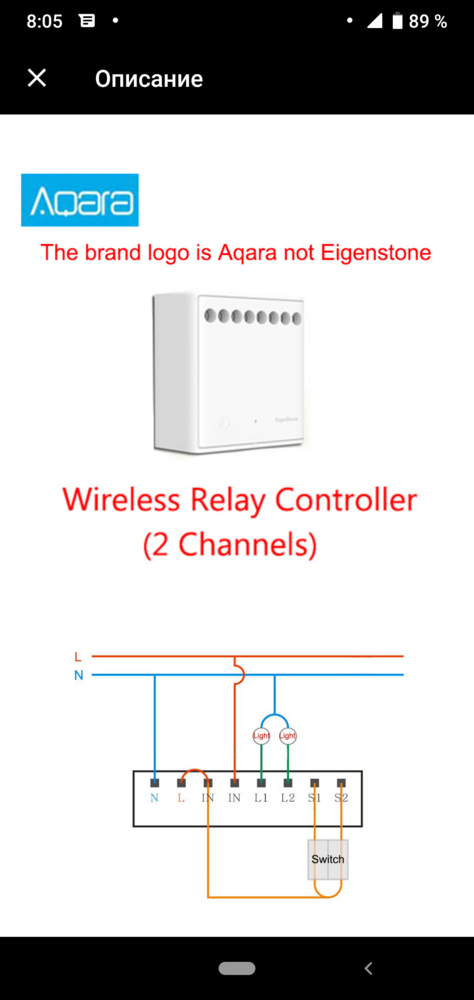

Товарищи, поделитесь схемой подключения под сухие контакты



1000x_image.png?1555556953

Главное разочарование от этого девайса- отсутствие возможности управления через режим разработчика шлюза mi home gateway 2

Переходи на светлую сторону deCONZ или хотя-бы zigbee2mqtt и не будет никаких проблем с отсутствием или ожиданием чего либо - купил, настроил и забыл.

Я как бы уже давно в теме )) Пол часа назад общались в чате в телеге.

https://github.com/directman66/majordomo-zigbee2mqtt/tree/master/">https://github.com/directman66/majordomo-zigbee2mqtt/tree/master/

Тогда я не понимаю как отсутствие чего-либо в ми хабе бестолковом тебя может разочаровывать =)

Я свой перенес в ванну для прослушивания радио в душе =)

вопрос от новичка (не скрипального)

купил прошитый СС2531, поставил на малину с домотиксом. Зигбишная розетка, датчик открытия двери прописываются через zigbee2mqtt на раз и попадают в домотикз. А вот именно это реле ни хрена не хочет. Ткните плз в линк, куда копать? Спасибо!

Прикольное реле, буду заказывать.

Логика подключения - установка не в выключатель, а «в люстру».

И «цветные выключатели» (что стоят) на месте и должно работать...

Отличное реле. Сперва заказал одно, попробовал, потом дозаказал еще. Будут работать с физическими выключателями. Огромный плюс для меня в том, что если все хабы повыдергивать из розеток, сохраняется ручное управление.

С надеждой жду, что Махмуджон добавит его в свой плагин для Athom Homey.

Добрый день! Ищу решение как управлять нагрузкой 12 и 5 вольт. Можно ли в этом реле снять перемычку и отвязаться от входного напряжения 220в на цепях управления?

Тема по режиму взаимоисключения одновременной работы выходов … вообще не раскрыта . Например у меня он никак не включается … . Подумал что надо прошивку реле бы обновить , но и это неизвестно как оказалось штатными средствами … .

Входные кнопки управления привязаны к фазной линии . Что лично для меня -- несколько дико … . На входах управления — -3.3 В в свободном состоянии относительно того же фазного провода . Такая себе логическая ТТЛ-единица в своеобразном обратном исполнении … . По этим кнопкам управление выходами -- напрямую ! К огромному сожалению эти входные кнопки нельзя отвязать от управления выходами и использовать в каких либо сценариях … наподобие двухклавишника от той же АКАРА . Огромнейший прокол и подстава от АКАРА ! Свободное конфигурирование пользователем исключено например для управления ролетами/шторами и пр. , хотя как бы от этого реле ожидалось … . Даже состояния выходов завязать на сценарии невозможно — они отсутствуют в условиях сценариев … !

Здравствуйте!

Я правильно понял, Aqara Wireless Relay не работает вместе с Aqara Hub, верно?


1234567 !
Реле спокойно работает и паруется как с Акара так и с Мидзя шлюзом … !

Добрый день. Реле можно использовать как сухой контакт (вместо 220 в - 12 в)? Есть схема подключения чтобы на выходе было 12 а не 220в? Спасибо!

А то реле, которое ZigBee, и на Али порядка 450 рублей стоит, оно может быть подключено каким-либо образом через MiHome, а оттуда в Алисе? Ну или хотя бы просто в miHome, а оттуда чтобы управлялось каким-нибудь выключателем беспроводным?

Цель: в ванной есть бра, в нем стоят две простые лампы, и бра включается вместе с основным освещением в ванной. Хочу разорвать эту связь, сделать постоянное подключение бра, и в его разрыв воткнуть это реле, и им управлять через некий беспроводной выключатель.



Режим блокировки включается только при включенном (любом) канале. Если оба канала отключены, любая попытка включить этот режим вызывает ошибку.

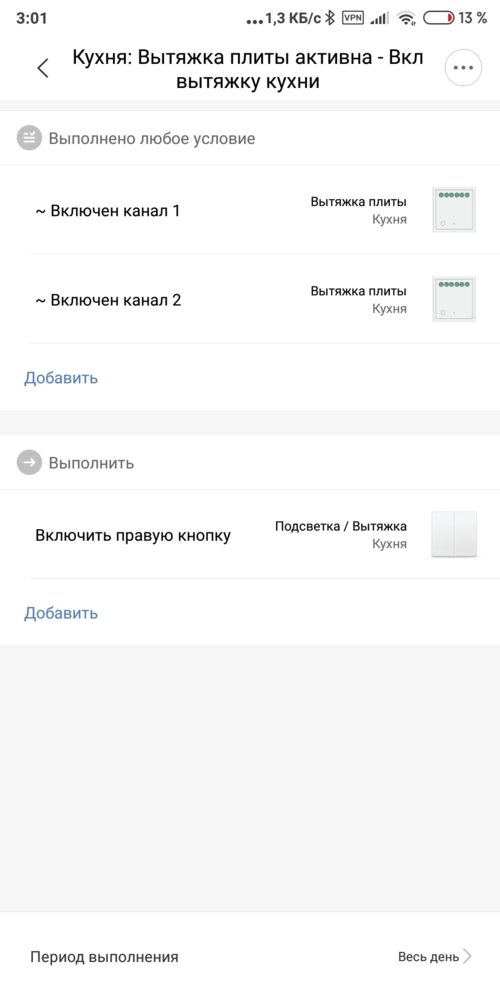

В модифицированном MiHome есть возможность состояние реле использовать как условие:


https://sprut.ai/static/media/cache/00/34/91/5/2807484/50953/1000x_image.jpg?1580864591" alt="1000x_image.jpg?1580864591" />

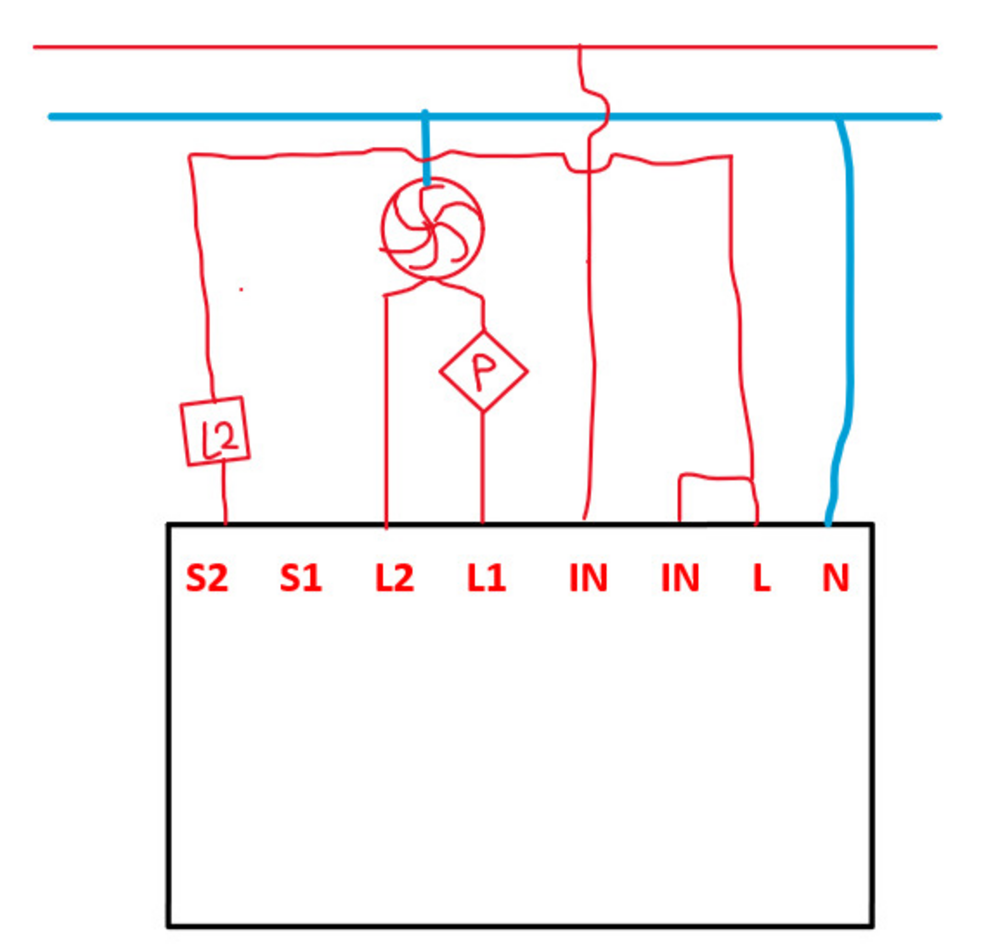

Добрый день! Подскажите кто знает, будет ли работать такая схема.

Имеется вытяжной канальный вентилятор в ванной, 220В, 20 Вт. Хочу управлять вытяжкой в 2х режимах: 1) на полную мощность - прямое подключение в сеть, управление выключателем или по датчиками владности. 2) на пониженной скорости - подключение через регулятор мощности, управление через сценарии или по расписанию.

Прикладываю схему.

Спасибо!

https://sprut.ai/static/media/cache/00/66/22/5/5502366/68592/1000x_image.png?1603149277" alt="1000x_image.png?1603149277" />
