Предисловие
Многие владельцы данной лампы сталкивались с проблемами в ее работе. Также свет на Wi-Fi - не самый отказоустойчивый вариант. Я стараюсь построить весь свет дома либо на умных Zigbee лампах прямой биндинг, либо на глупых лампах проводные выключатели. К Yeelight 650, конечно, можно подключить их диммер, который работает с лампой по Bluetooth, но не всем подходит такой вариант по дизайну или удобству. Это все натолкнуло меня на переделку этой лампы на Zigbee 3.0.
Минусы
- При удалении модуля Wi-Fi, у лампы исчезнет и Bluetooth. А это значит, что управлять лампой при помощи родного пульта и диммера станет невозможным.
- Необходимость иметь шлюз Zigbee.
Плюсы
- Стабильная работа.
- Прямой биндинг.
- Проще интегрировать во многие системы.
- Является роутером Zigbee сети.
Подготовка
У меня модель YLXD02YL (на других моделях не проверялась переделка).
Маркировка платы:
- Cверху - LH-CH-SMART-50W REVB 2017.09.26
- Снизу - 6FR4 E353492 94V-0
- Основной панели диодов - YL-Luna Pro-A - REV A

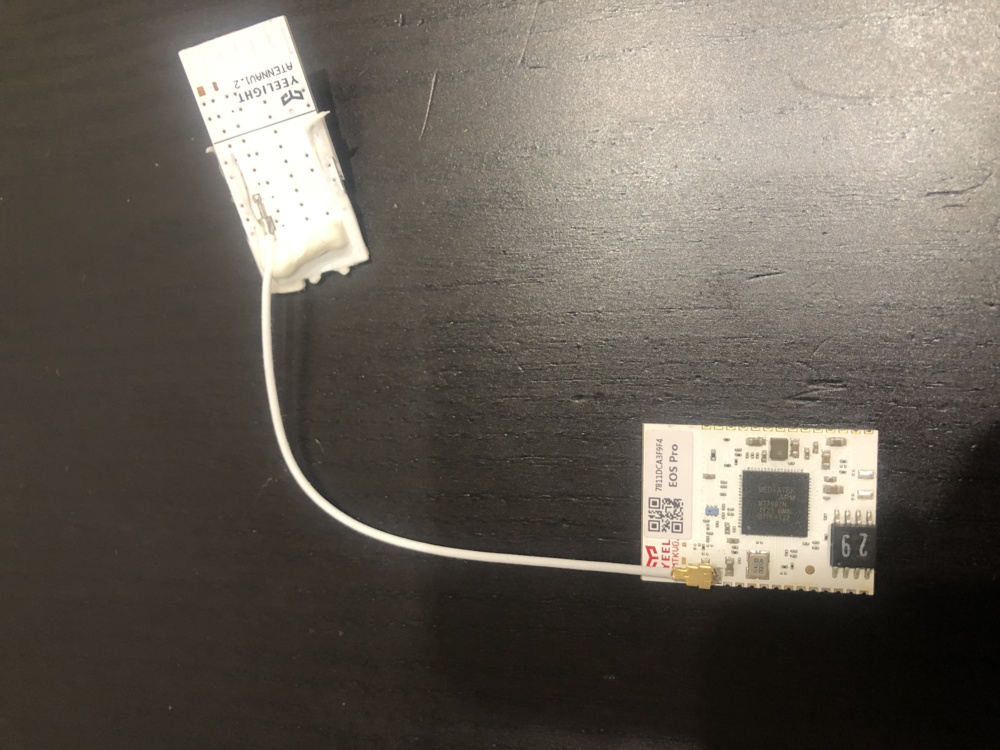

- Маркировка модуля связи - S Y17M11D05.Ее
Мощность 50W(144x0.278W 60x0.167W).
Лампа имеет основной свет (CW/WW диоды) и RGB ленту. Так как диоды основного света имеют напряжение 48V, а RGB лента 30V, то заменить полностью контроллер будет сложно. Поэтому я отвез лампу электронщикам и они нашли все нужные мне выходы на родной плате. Выбор Zigbee контроллера пал на GLEDOPTO RGB CCT (2ID), т.к. он умеет по отдельности управлять CW/WW диодами и RGB лентой. Удивила очень быстрая доставка от этого магазина. Заказывал с Aliexpress Premium Shipping (в конце января заказал и через 12 дней получил).
Процесс переделки
Сперва пробовал поставить только сам модуль связи. Но т.к процесс переделки был бы сложнее - решил ставить весь контроллер GLEDOPTO в сборе и к нему уже подключаться.
Разбираем лампу
Снимаем лампу с потолка.Вытаскиваем резиновый уплотнитель из-под плафона.Зафиксировав основание лампы, крутим плафон против часовой стрелки.Далее отверткой откручиваем панели основного света и отключаем провод от них.
Паяем
Схема
На фото справа я взял другую плату т.к. в нижней контакты залиты клеем и не видно точно место пайки.
На этом процесс переделки завешен. Собираем лампу и подключаем. При подаче питания должны загореться WW диоды и RGB лента. Все остальное можно уже регулировать в системе умного дома. Я использую Deconz и NodeRED и в результате получил две отдельных лампы (CW/WW свет и RGB ленту).
Есть также небольшая проблема - инверсия температуры цвета в HomeKit (тёплый и холодный перепутаны местами). Это можно исправить в самом NodeRED.
Стоимость переделки выходит 1500 руб и плюс 500 - 1000 руб, если отдать на пайку в мастерскую. В итоге примерно за 10 000 рублей мы получаем очень даже неплохой Zigbee светильник со звездным небом и режимом луны.
P.S
Сильно не пинайте. Статью написал за пару часов на коленке. Всем удачи!
