В этой статье разберем подключение DDM845R v3 по протоколу MODBUS, производства RD, к контроллеру WirenBoard. На рынке автоматизации существует множество контроллеров. Самый известный контроллер сейчас у нас - это WirenBoard. Он очень популярный, удобный, имеет высокую отказоустойчивость.
Подключение DDM845 v3 к WirenBoard
Подключать мы будем по шине RS485, для этого нам потребуется:
источник питания на 12В или 24В;контроллер WirenBoard;диммер DDM845 v3;соединительные провода.

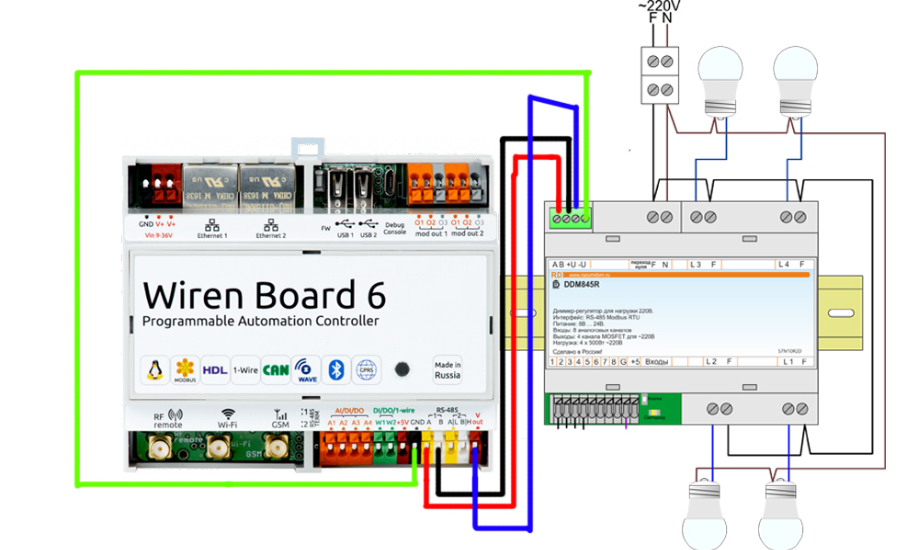

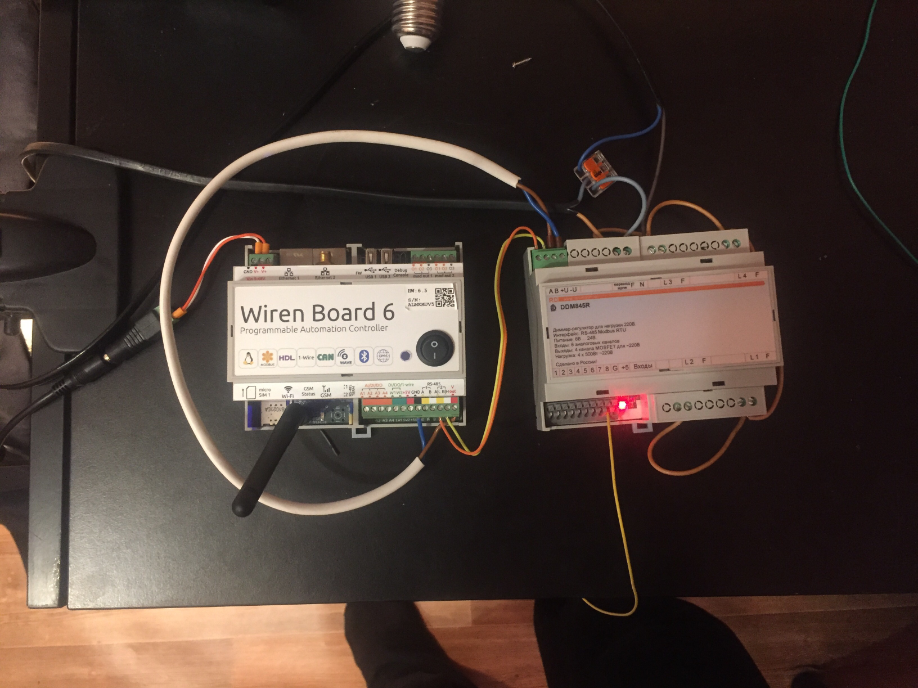

Соединяем все это по следующей схеме:
На этом с физическим подключением мы заканчиваем, осталось только подключить данный модуль в интерфейсе WirenBoard.
Программное подключение диммера DDM845 РазумДом
Для подключения, нам нужно зайти в веб интрефейс Wirenboard. Для этого в браузере набираем ip адрес нашего WB, а если его не знаем, то читаем статью о том, как его найти.

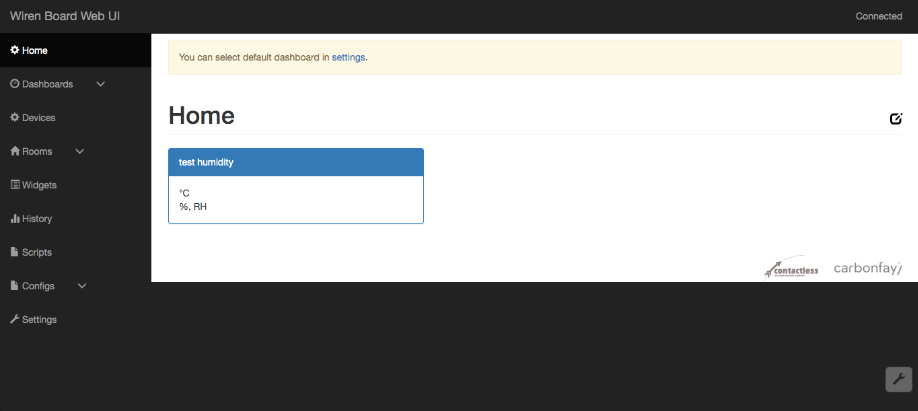

Когда мы уже знаем ip адрес, переходим на него и если все сделали правильно, то видим следующее.
Переходим в раздел "Config".

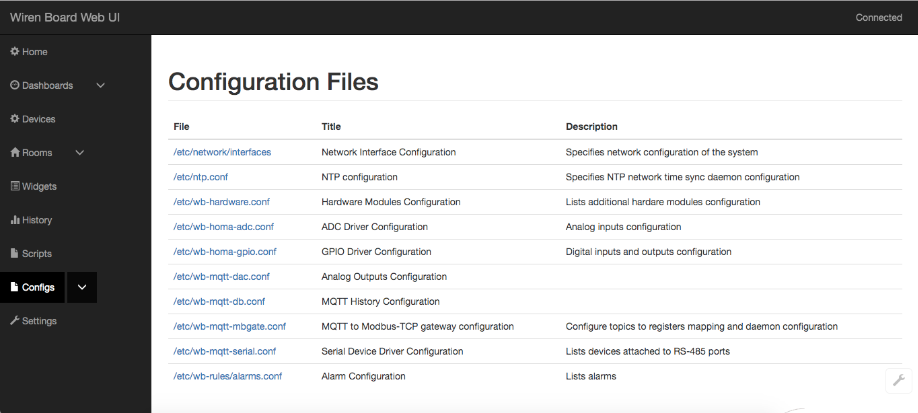

После этого выбираем "/etc/wb-mqtt-serial.conf".

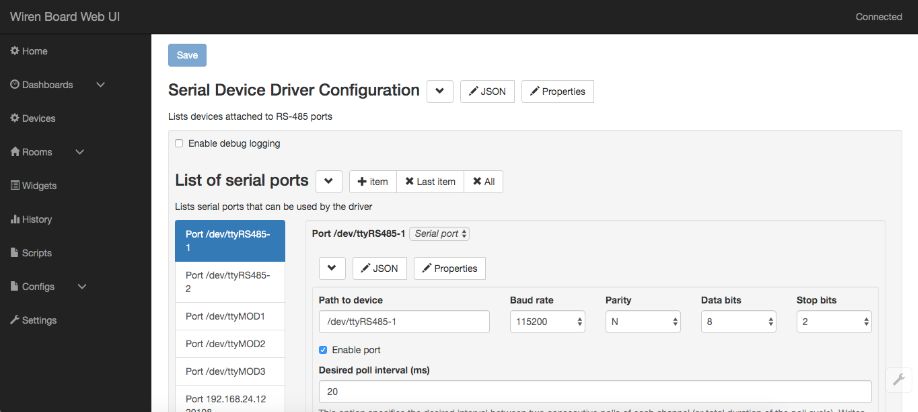

Теперь выбираем, к какому порту RS485 подключен наш диммер, у меня он будет подключен к первому порту.

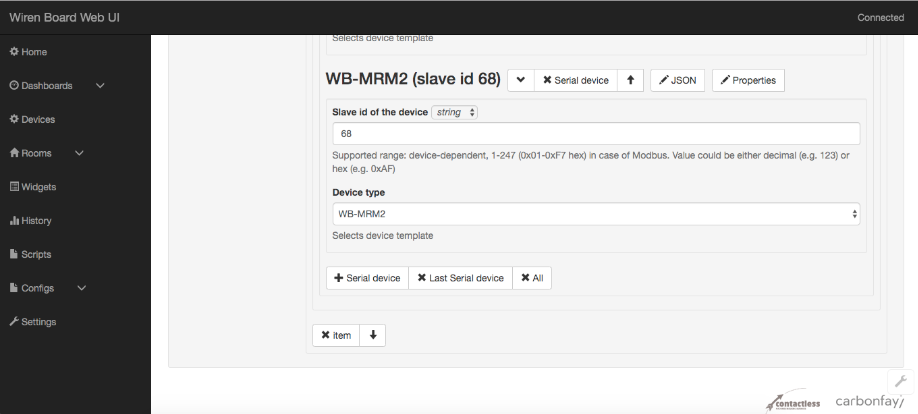

Спускаемся в самый низ и находим кнопку " Serial device" и нажимаем на нее.
После этого у нас появляется 2 поля:
первое - Slave id of the device (адрес устройства), по умолчанию это 34;
второе - Device Type, тип устройства выбираем DRM845r.

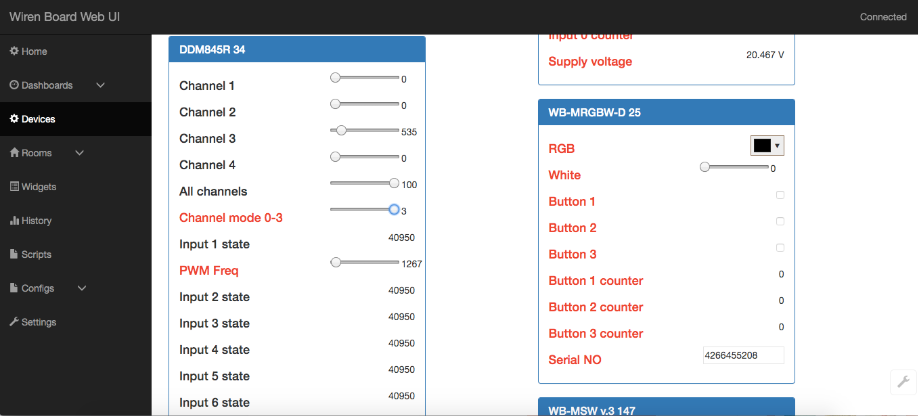

Переходим на вкладку "Device" и находим там уже наш диммер.
На этом настройка окончена, устройство подключено и работает.
Вижу, что порт на скорости 115200 настроен, и в UI показаны строки красным - проблема чтения и записи. Если одновременно все 4 канала попробовать включить - будет феил. 2/4 обычно.
Нашел как поправить положение, отредактировать шаблон, изменить guard_interval_us 3500 на 10000 , стало намного лучше!
Спасибо за дополнение, учту на будущее
Скажите пожалуйста, с обычными релейными модулями я более менее все понимаю, а
если выбирать это диммер или ждать например WB v3, не суть, для ручного управления в комнате я каким либо образом могу подключить, что-то по работе схожего с https://ru.aliexpress.com/item/32993203776.html?spm=a2g0o.productlist.0.0.2d8938b6MGTLhz&algo_pvid=ac01ace8-5a17-4af5-9511-49aa63724c25&algo_expid=ac01ace8-5a17-4af5-9511-49aa63724c25-8&btsid=2a3f4ad9-b2e2-45f4-a568-982680cb9b52&ws_ab_test=searchweb0_0,searchweb201602_9,searchweb201603_55">этим и ему подобных, с поворотнонажимным механизмом?
Для работы как с диммером можно использовать обычный выключатель с возвратным механизмом, можно будет диммировать.
Получилось управлять лампой двумя кнопками?
