Всем известна следующая проблема. Как понять, что человек сидит на унитазе и не выключать свет автоматически? К этому вопросу я подошел иначе.
Решение заключается в поведении, а не в датчике. Для этого я создал логику входа и выхода из помещения, и с помощью датчика открытия и закрытия двери реализовал работу света. Итак, начнем с логики.
- При открытии двери, счетчик 1 и свет зажигается.
- При закрытии - счетчик 1 (=2) свет горит.
- При выходе из помещения, счетчик 1 (=3 ) свет горит.
- При закрытие двери, счетчик 1 (=4 ) свет тухнет.
- Далее счетчик сбрасывается в 0 и цикл повторяется.
Данная логика была прописана в Node Red, но можно и прописать в любой другой системе.
Таким образом, свет всегда будет гореть в помещении, пока вы находитесь внутри, а когда выходите - выключится.
Для любителей принимать душ с открытой дверью, необходимо добавить в логику пятисекундный таймер, который переключается в режим ожидания, и при следующем срабатывании датчика выключит свет и сбросит счетчик.
Мне данный метод решил проблему «Унитаза».
[{"id":"66bab73f.1ad3f8","type":"tab","label":"Flow 1","disabled":false,"info":""},{"id":"a3c322ed.87bd68","type":"mqtt in","z":"66bab73f.1ad3f8","name":"","topic":"zigbee2mqtt/Bathroom door","qos":"2","datatype":"auto","broker":"165cdf6a.45aeb1","x":160,"y":180,"wires":[["de25a808.daf448"]]},{"id":"de25a808.daf448","type":"door-sensor","z":"66bab73f.1ad3f8","name":"","openTimeout":"5","lowBatteryLevel":30,"x":390,"y":180,"wires":[["5048da55.6aa8b4"],["c28c65da.d54678"],[],["ec4136f0.48cdd8"]]},{"id":"7c832dd6.24501c","type":"function","z":"66bab73f.1ad3f8","name":"Reset Counter","func":"msg.reset = \"whatever you need here\";\nreturn msg;","outputs":1,"noerr":0,"x":940,"y":220,"wires":[["5048da55.6aa8b4"]]},{"id":"4d82706f.1ef478","type":"api-call-service","z":"66bab73f.1ad3f8","name":"","server":"8ee0624b.0a60d","service_domain":"light","service":"turn_on","data":"{\"entity_id\":\"light.dushevaia\"}","mergecontext":"","output_location":"","output_location_type":"none","x":1230,"y":140,"wires":[[]]},{"id":"ec4136f0.48cdd8","type":"ha-wait-until","z":"66bab73f.1ad3f8","name":"","server":"8ee0624b.0a60d","outputs":1,"entityId":"binary_sensor.bathroom_door_contact","entityIdFilterType":"exact","property":"state","comparator":"is","value":"off","valueType":"str","timeout":0,"timeoutType":"num","timeoutUnits":"seconds","entityLocation":"","entityLocationType":"none","checkCurrentState":true,"blockInputOverrides":true,"x":600,"y":220,"wires":[["8b5cca9e.abcd5","7c832dd6.24501c"]]},{"id":"5048da55.6aa8b4","type":"counter","z":"66bab73f.1ad3f8","inc":1,"name":"","x":780,"y":100,"wires":[["8db8058d.313698"]]},{"id":"8db8058d.313698","type":"switch","z":"66bab73f.1ad3f8","name":"1 или 4","property":"payload","propertyType":"msg","rules":[{"t":"eq","v":"1","vt":"str"},{"t":"eq","v":"4","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":980,"y":100,"wires":[["4d82706f.1ef478"],["8b5cca9e.abcd5","7c832dd6.24501c"]]},{"id":"8b5cca9e.abcd5","type":"api-call-service","z":"66bab73f.1ad3f8","name":"","server":"8ee0624b.0a60d","service_domain":"light","service":"turn_off","data":"{\"entity_id\":\"light.dushevaia\"}","mergecontext":"","output_location":"","output_location_type":"none","x":1230,"y":180,"wires":[[]]},{"id":"c28c65da.d54678","type":"api-current-state","z":"66bab73f.1ad3f8","name":"Состояние света","server":"8ee0624b.0a60d","version":"1","outputs":2,"halt_if":"on","halt_if_type":"str","halt_if_compare":"is","override_topic":false,"entity_id":"light.dushevaia","state_type":"str","state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","blockInputOverrides":false,"x":630,"y":180,"wires":[["5048da55.6aa8b4"],[]]},{"id":"165cdf6a.45aeb1","type":"mqtt-broker","z":"","name":"","broker":"192.168.1.3","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","closeTopic":"","closeQos":"0","closeRetain":"false","closePayload":"","willTopic":"","willQos":"0","willRetain":"false","willPayload":""},{"id":"8ee0624b.0a60d","type":"server","z":"","name":"Home Assistant","legacy":false,"addon":false,"rejectUnauthorizedCerts":false,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true}]
Это так, но можно приколхозить дверку для кота. Дверка - лаз лежит уже 7 лет, все руки не доходят ее примастерить. Дверь в помещение практически всегда открыта.
у меня алгоритм чуть сложнее, открытая дверь не нарушает логику

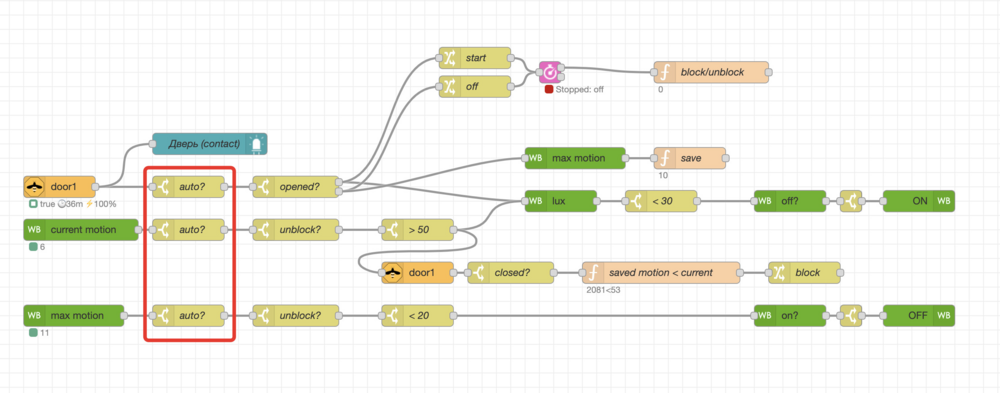

Реализовано через датчик движения и датчик двери:
если дверь закрыта и внутри было движение - то автоматического выключения не будет, пока не откроется дверь и движения не будет
если дверь открыта всегда, то работает только датчик движения со своим таймером
Можете поделится вашим флоу ?)
Так. А если кто-то стоит под дверью и ждёт очереди? Вбегает в туалет, сразу после выхода первого пользователя закрывает дверь и кричит - “вызывай скорую, похоже у меня глаза лопнули!”
Очень точно описан алгоритм. В таких случаях я обращаюсь к Алисе, которая и включает свет.
Ещё вариант. Зашёл в ванную, свет включён. Дверь закрыта. Заходит жена проверить стиральную машину. Выходит, закрывает дверь и лежачий в ванне остаётся без света
2. - Любой кейс решается ДД+ДО+Таймер+Сенсор занятости (как Выше Андрей Попов упомянул - выключение автоотключения
Спасибо за статью, все решается индивидуально для пользователей. Сам использую ДД и датчик открытия и всё равно не айс, иногда бывает, когда посторонние вклиниваются в процесс использования туалет/ванна (он совмещенный)
Сколько не пытался автоматизировать свет в С/У, так ничего толкового не вышло. Всегда возникают какие-то непредвиденные ситуации. Проще щелкнуть выключателем, если речь идет чисто об экономии электроэнергии. Потому что с учетом потребления современных светодиодных ламп дешевле будет вообще никогда не выключать свет, чем купить даже пару устройств для создания автоматизации. Зачастую, слишком увлекшись "умным домом" и не зная, куда бы еще прилепить очередной датчик мы лишь усложняем простые вещи.
Очень верно. Я поставил таймер 5 минут на датчик движения и таким образом решились все проблемы с выключением Света при нахождении в санузле. Я так понимаю датчик каждые 30 секунд отправляет инфо о шевеленке а если раз и не сработал то в другие разы в течении 5 минут сработает точно. И как я понимаю алгоритм, таймер перезапускается. Ну а при выходе в коридоре в удобном месте поставил выключатель чтоб не останавливаясь тапнуть по нему пальцем. Выключатель в биндинге с лампой, проколов не было.
Вообще любая логика рушится фразой «сделай мне обычный выключатель!» от жены 🤣🤣🤣
я все таки куплю инфракрасный датчик преграды и реализую итоговую версию 100% варианта обнаружения задумчивого мыслителя на данном троне. Вот уж точно будет безошибочное определение :)))) ультразвуковой как то неохота. Пофиг что мы его не слышим, но звук то есть. Кто его знает, как оно повлияет на слух в долгосрочной перспективе.
когда живешь один, дверь обычно вообще никогда не закрывается, а датчик движения не всегда помогает.
К тому же все у нас почему то не принимают ванну. А я вот люблю поваляться и вот эта проблема куда более трагична, так как вылезать из ванны чтобы включить свет не очень удобно. Хотя конечно можно приколхозить датчик протечки, но уровень воды меняется в зависимости от положения тела опять же. В общем тоже та еще проблема.
Видимо придется все таки ставить навороченный датчик присутствия, который давно используется во всяких KNX и определяет даже движение диафрагмы человека и не реагирует на животных. Небюджетно, зато типа работает.
Умная колонка в ванной.
"
датчик присутствия, который давно используется во всяких KNX и определяет даже движение диафрагмы человека и не реагирует на животных" - можно пример такого? а то нагугливаются датчики движения. upd. а все, нашел. 40000р. ахаха. раз в 10 больше, чем я ожидал :)
кейс из пальца высосан, кроме обычного тупого выключателя в общем то ничего не требуется
В алгоритме к датчику движения поивязываю импульсы от счетчиков воды. Задержка 10 минут на выключение. Работает четко.
Ребенок дергает дверь и она распахивается, ты закрываешь ее обратно (или он сам). Ты еще внутри, а свет уже не горит.
Да можно проще: если дверь открывается и свет не горит - включить свет. Если дверь открывается и свет горит (это случается при выходе) - выключить свет. Нужен-то всего один датчик открытия двери. Никакой проблемы-то и небыло никогда. Можно поставить еще таймер - если дверь не открывалась пол часа (час, 20 минут нужное подчеркнуть), но свет все еще горит - выключить нафиг и отобрать телефон 😂
https://github.com/danobot/entity-controller">Entity Controller HACS Integration делает всё это проще.
как им пользоваться? в части туалета)
Датчик объёма ещё не придумали?
Купить бетон - https://beton-24.ru/">https://beton-24.ru/ по Москве и Области с завода с доставкой 24х7 в день звонка!
☇ БСТ по ГОСТ 7473-2010
☇ цены включают НДС -20%
☇ услуги АБН (8 часов)
☇ отгрузка зимой до -30°
Я думал о следующем варианте реализации с датчиком открытия двери и датчиком движения.
Туалет
1) Дверь открыта - есть движение - включаем свет
2) Дверь закрыта - есть движение - не выключаем
3) Дверь открыта - есть движение - свет горит
4) Дверь закрыта - нет движения свет выключается
Ванна тоже самое, соответственно в случаях когда человек стоит у раковины с открытой дверью, он будет двигаться и свет не погаснет, в случае использования душевой или ванной, дверь будет закрыта и в момент использования душевой и ванны мониторить движение не получится так как будет закрыта шорка, но будет работать логика аналогичная туалету.
Почему нельзя сделать под стульчаком унитаза подпружиненный контакт? Когда человек садиться - пружина сдавливается под весом человека и контакты замыкаются. Сигнал передается на координатор. Замкнутые контакты - горящий свет. Под стульчаком он и не виден и не мешает.
Все решается двумя оптопарами, без каких либо других датчиков. Считаем сколько человек вошло в помещение и сколько вышло. Датчик открытия/закрытия заменяется срабатыванием одной из оптопар.
Счетчик = 0
Сработала ОП1 + ОП2 - в помещении +1 человек
Сработала ОП2 + ОП1 - -1 человек из помещения
Сработала только ОП1 или ОП2 - открыли/закрыли дверь
