Zigbee выключатель Lonsonho без нуля под круглый подрозетник, подключение в Home Assistant

Приветствую друзья!

Сегодня поговорим про интересный проводной Zigbee выключатель Lonsonho, из экосистемы устройств Tuya Smart. Мое внимание он привлек тем, что - во-первых легко интегрируется с Home Assistant через аддон zigbee2mqtt, кстати работает и с SLS шлюзом - в его обзоре был именно этот выключатель, во вторых - эта модель работает без нулевой линии и в третьих - устанавливается в стандартный круглый подрозетник.

Ссылки

Видео версия

Текстовая версия

Поставка

Поставляется выключатель в довольно невзрачной картонной коробке, без подробной информации. Она явно общая для всех моделей - а их насчитывается шесть, с нулем и без нуля, на 1, 2 и 3 клавиши.

В комплекте имеется - сам выключатель, я взял одноклавишную модель без нулевой линии, крепеж из двух винтов и инструкция на английском языке.

В инструкции имеется схема подключения, хотя она весьма простая, из нее также можно узнать, что выключатель предназначен для работы с лампами мощностью от 5 до 200 Ватт.

Внешний вид

Выключатель сделан из белого матового пластика. Вся верхняя поверхность представляет собой клавишу, как у Aqara - промахнуться сложно. В нижней ее часть есть окошко для светодиода.

Корпус унифицирован для всех моделей, имеется 5 контактных отверстий - сверху для фазы - вводной и три выхода, слева сбоку - для нулевой линии. В моей модели задействовано только два - входящая и исходящая фазы.

Разборка

После хлипеньких и отваливающихся рычажков Aqara - Lonsonho радует довольно массивной, круглой "нажималкой". Время покажет, но выглядит более надежно.

Обратите внимание на способ крепления - выключатель рассчитан на круглые подрозетники с винтовыми креплениями, отверстия для которых находятся по бокам. Подробнее про монтаж дальше в обзоре.

Микропереключатель. Можно увидеть еще две контактные площадки по бокам - для двух и трех клавишных версий.

Схема построена на базе Zigbee модуля TYZS3, это разработка Hangzhou Tuya Information Technology Co., Ltd. Модуль содержит в себе 32-разрядный процессор ​​ARM Cortex-M4, 64 КБ оперативной, 512 КБ постоянной памяти и чип связи с максимальной мощностью 19dBm.

Подключение

Соберем сначала стендовую схему. Выключатель подключается в разрыв фазовой линии, между сетью и нагрузкой. Внимательно проверяйте, при подключении в разрыв нулевой линии, стабильность не гарантируется.

Согласно инструкции, для перевода Zigbee выключателя в режим спаривания, нужно удерживать его кнопку, нажатой в течении 10 секунд - до того, как начнет мерцать светодиод.

Запомним это и перейдем к управлению аддоном zigbee2mqtt. Нагляднее и удобнее всего это делать при помощи zigbee2mqtt assistant. Переводим его в режим подключения новых устройств. После этого возвращаемся к выключателю и зажимаем его кнопку, согласно инструкции. Никаких проблем при сопряжении не было - выключатель залетел в систему отлично.

Home Assistant

Переходим к списку устройств интеграции Mqtt - благодаря discovery префиксу - система автоматически подтянула новое устройство, производитель указан как TuyaTec.Выключателю соответствуют две сущности - switch и сенсор качества связи. Режима развязки клавиш как у Aqara - тут нет, и получить логическое событие от него не получится. У Aqara - напомню для этого есть отдельный сенсор клик, отдающий логические нажатия на клавишу.

Хотя переименовывать можно и через zigbee2mqtt assistant, я делаю это вручную в файле devices.yaml в папке аддона. Подробнее об этом смотрите мой обзор CC2531 vs CC2538. Кроме friendly name я прописываю опцию retain: true - которая сохраняет состояние топика и он не исчезает после перезагрузки, а хранит последний статус устройства.

Перезапускаем аддон zigbee2mqtt и наш выключатель, уже с новыми именем появляется в списке устройств. Кроме этого аддон присваивает ему соответствующую картинку.Выключатель не имеет нулевой линии, поэтому не является роутером для других устройств - это конечное устройство.

В карте сети он будет иметь одну связь - к координатору или к роутеру, это уже как он сам решит.

Так как выключатель будет управлять светильником, мне удобнее его будет использовать как сущность домена light. Для этого можно создать виртуальную сущность домена light - связанную с сущностью switch. Это не обязательно и особенно ничего не дает, кроме того, что можно использовать один сервис при управлении несколькими светильниками, или объединить его в группу домена light.

Монтаж

Выключатель покупался для замены одно из очень немногих, оставшихся у меня механических выключателей для обычного, неуправляемого светильника на одном из балконов.

Самый обычный выключатель на разрыв фазы, стоявший в круглом подрозетнике и крепящийся при помощи двух рычагов с зацепами, затягивающиеся винтами.

Примерим героя обзора. Благодаря круглому заднику - он нормально входит в подрозетник, долбить стену необходимости нет.

По глубине - так же подошел отлично. Но остался вопрос - как его закрепить. В установленном подрозетнике креплений под винты не было, и сверлить стену не очень то и хотелось.

Я решил вопрос - при помощи снятого с старого выключателя рычага с зацепами. Хватило одного, так как задник у Zigbee устройства - существенно больше чем у обычного выключателя.

Установил, задвинул максимально глубоко в стену и при помощи винта - подтянул рычаг, который уперся в подрозетник, намертво закрепив выключатель.

Еще стоит упомянуть одну деталь - не логичную работу светодиода на клавише. Он начинается светится - когда выключатель включен, хотя смысл имеет как раз наоборот. Версия с нулевой линией работает корректнее - светодиод активен всегда, но в зависимости от состояния реле - белым или синим цветом.

Спасибо за внимание!


ООО! текстовые это вообще супер!

Откликнулись на отзывы :))

На самом все обзоры существуют в тексте, просто не все можно показать в виде картинок :)

Тоже купил такие выключатели. Начал писать обзор но вы меня опередили)) И еще один с WiFi купил. Работают хорошо четко, только со светодиодными лампами не очень. Качество хорошее!!

У меня выключатель на 1 и на 3 кнопки. Со светодиодками работают на ура!

Не моргает? Лампочки не трещат? у меня через месяц начали издавать какие то звуки. 2 уже сдохли. У вас какой производитель?

Были старые светодиоды, пришлось сменить на новые, мерцание и свист ушли

А какие поставили? Я уже несколько фирм перепробовал, пока березультатно((

По WiFi доступ через API/ web или управление только через их шлюз?

Mqtt. Перепрошил на tasmota

в них и так MQTT есть

А есть ли возможность сравнить их по внешнему виду с акаровскими хотя бы фото? Так вроде похоже, но по /фото видео сказать сложно. Если похожи, то можно использовать их как проводные под круглые подрозетники, а акаровские в качестве логических повторителей и т.д.

Что именно нужно сравнить? У меня и Акара и это фуфло.

Почему фуфло?

Я разобрал и этот выключатель и похожий от aqara. При относительно одинаковой цене - качество изготовления и даже банальной пайки - много лучше у aqara. Туя теперь валяется.


Кроме того, один выключатель нормально подключился к Zigbee свистку, а другой - отказался. Оказывается прошивки разные. Пипец.

Не. Ну по качеству я думаю вопросов нет. Ценник у акары на 500р дороже. И у акары огромный минус, квадратный подразетник.

Интересует исключительно внешний вид. Кроме светодиода есть ли какая-то разница?

Китайцы такие китайцы.

Я покупал точно такие же под маркой Tuya 😀)) Даже коробка та же.

А Lerlink - это как раз контрактный производитель, лепящий любую наклейку. Брендированные партии от 1000 шт.

Это все и есть Tuya Smart, их экосистема и чип

Эх, приехали мои двухклавишные. Zigbee2mqtt видит их как curtain motor ((

такая же беда

подскажите можно его в обычный выключатель превратить ?

Как обычный выключатель он работает нормально. Кстати, в этой версии подсветка есть в обоих положениях: красная в выключенном и синяя во включенном.

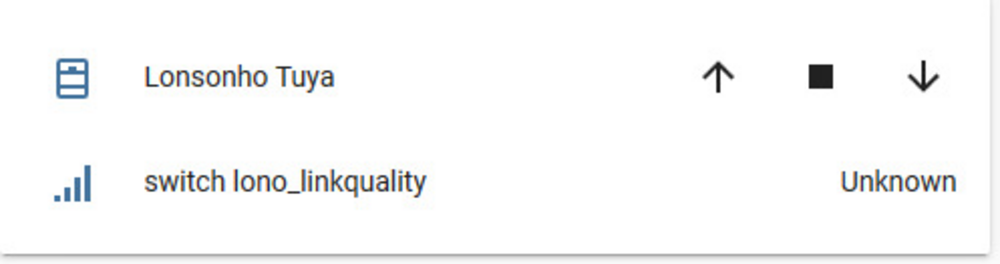

а как им управлять с HA ?

на нажатие стрелок не реагирует.

https://sprut.ai/static/media/cache/00/47/13/5/4154412/60904/1000x_image.png?1592585622" alt="1000x_image.png?1592585622" />

Я имел в виду, что он работает как обычный "глупый". В HA пока не прикручивается, максимум, чего добились другие пользователи, можете посмотреть https://github.com/Koenkk/zigbee2mqtt/issues/2778">тут

Не появилось ещё решения?

У меня тааких три штуки, одноклафишные, два без нейтрали, и один с нейтралью, тот который с нейтралью определился как клапан, но всё равно работает. В HA работает нормально.

Подскажите, его через deconz conbee 2 можно подключить? Выглядит так, что да, но всегда лучше уточнить.
Еще вопрос, умеет ли выключатель работать как диммер?

Купил выключатели с нулевой линией - никак не получается интегрировать с HA по zigbee2mqtt. 10 секундное удержание любых из клавиш приводит к миганию 2ух светодиодов - красный и зеленый. В zigbee assistent-e ничего не появляется. Сталкивались ли с такой проблемой?

Тоже не могу подключить его к zigbee2mqttassistant... Жму 10 сек, моргает, а система не видит. Выключатель однокнопочный без нуля.

Разобрался, у меня wifi версия Х801, а не zigbee X711A :(

Дело в том, что у меня X711A, X712A и

X713A. Ниодна из них не отображается

Не могу подсказать, таких нет)

купил 3 штуки, в выключенном состоянии тачечные светодиодные светильники до конца не гаснут, кто знает варианты решения?

Такой 2-х клавишный без нейтрали купил,  есть проблемма


1) не сообщает свой статус переодически,  только при нажатии клавиш физически шлет статус


2) если послать команду OFF когда он выключен, тобишь и стоит OFF,  то он включается :(  вот такая неприятная особенность


Спасибо за статью! Особенно за подсказку про рычаг от старого выключателя. Так и сделал, с другой стороны всверлил саморез по железу (что было) как раз меж бетона и стенкой пластикового стакана подрозетника. Держит хорошо.

И случайно купил зигби, придется теперь шлюз брать))

Шлюз приехал. Всё легко подключилось в приложении smart life. Легко добавилось в гугл.хоум. К яндекс.станции подключил через https://wiki.yaboard.com/w/%D0%9D%D0%B5_%D0%B2%D0%B8%D0%B4%D0%BD%D1%8B_%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%B0_%D0%B8%D0%B7_Tuya_Smart_Life">Digma SmartLife

Если использовать со светодиодными лампами, надо ли ставить байпас?

И по прошествию времени как он себя показал?

У меня не стоит. Работают все еще хорошо.

А он есть в каталоге устройств? Можно ссылку?

Купил такой выключатель (без нуля, Zigbee). Подключил к HA на ура. Но довольно неприятная проблема.

Примерно каждые 2 минуты свет выключается, что делает использование устройства невозможным. Кто сталкивался с такой проблемой? Дело точно не в HA, ибо выключается он даже без интеграции с умным домом.
